Bedienungsanleitung für Celestron Nex-Go Smartphone-Adapter und Bluetooth-Fernbedienung
Erfahren Sie, wie Sie den Celestron Nex-Go Smartphone-Adapter und die Bluetooth-Fernbedienung einrichten und verwenden. Diese Anleitung enthält Schritte zur Montage am Okular, zur Ausrichtung des Smartphones und zur Kopplung der...
PDF-Quelle: Français · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Celestron Nex-Go ist ein universeller Smartphone-Adapter mit Bluetooth-Fernbedienung. Die Montage erfolgt durch Befestigung am Okular und Ausrichtung des Smartphones. Die Fernbedienung wird über Bluetooth gekoppelt. S. 1, 2, 3
Wichtigste Schritte
- Montage am Okular S. 1
- Kopplung der Fernbedienung S. 3
Erste Inbetriebnahme
- Batterie in Fernbedienung einlegen, Fernbedienung koppeln, Adapter am Okular befestigen. S. 1, 3
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Fernbedienung reagiert nicht
Prüfen Sie die Batterie (CR2032) und den Kopplungsmodus.
S. 3Wartung und Reset
- Batteriewechsel: Schieben Sie den Batteriefachdeckel nach unten und ersetzen Sie die CR2032-Batterie. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Batterietyp | CR2032 | Batterie für die Bluetooth-Fernbedienung | S. 3 |
| Max. Smartphone-Größe | 127 mm (5 Zoll) | Maximale empfohlene Breite/Höhe des Smartphones | S. 1 |
Wo es im PDF steht
- Montage des Adapters S. 1, 2
- Bluetooth-Fernbedienung S. 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Celestron Nex-Go ist ein universeller Smartphone-Adapter, der für die Digiskopie (Fotografieren durch optische Geräte wie Teleskope oder Mikroskope) entwickelt wurde. Er wird mit einer Bluetooth-Fernbedienung geliefert, um verwacklungsfreie Aufnahmen zu ermöglichen. Bitte beachten Sie, dass das Smartphone eine maximale Größe von 5 Zoll (127 mm) nicht überschreiten sollte.
Montage des Smartphone-Adapters
Die Montage erfolgt in mehreren Schritten:

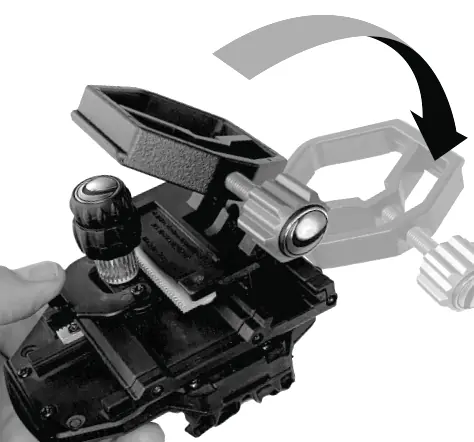

- Befestigung am Okular: Öffnen Sie die Klemme des Adapters und setzen Sie diese auf das Okular Ihres optischen Geräts. Ziehen Sie die Klemme fest, um einen sicheren Halt zu gewährleisten.

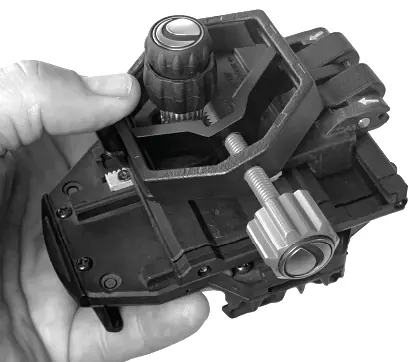

- Ausrichtung: Platzieren Sie Ihr Smartphone in der Halterung. Nutzen Sie die Einstellschrauben (X- und Y-Achse), um die Kamera des Smartphones präzise über dem Okular auszurichten.
- Sicherung: Stellen Sie sicher, dass alle Schrauben fest angezogen sind, bevor Sie mit der Beobachtung oder Aufnahme beginnen.
Verwendung der Bluetooth-Fernbedienung
Die Fernbedienung ermöglicht das Auslösen der Kamera ohne Berührung des Smartphones:
- Kopplung: Halten Sie die Taste auf der Fernbedienung für 5 Sekunden gedrückt. Ein blaues Licht leuchtet auf und beginnt nach einigen Sekunden zu blinken, was den Kopplungsmodus anzeigt.
- Verbindung: Öffnen Sie die Bluetooth-Einstellungen auf Ihrem Smartphone und wählen Sie das Gerät namens GBshutter aus.
- Aufnahme: Öffnen Sie Ihre Kamera-App. Ein Druck auf die Taste löst den Auslöser aus. Im Videomodus startet ein Druck die Aufnahme, ein weiterer Druck stoppt sie.
Batteriewechsel
Wenn die Fernbedienung nicht mehr reagiert, muss die Batterie gewechselt werden:
- Schieben Sie den Batteriefachdeckel auf der Rückseite nach unten, um ihn zu entfernen.
- Legen Sie eine neue CR2032-Batterie ein. Achten Sie darauf, dass der Pluspol (+) nach oben zeigt.
- Schließen Sie den Deckel wieder.
Praktische Hilfe
Typische Probleme
Fernbedienung koppelt nicht
Halten Sie die Taste 5 Sekunden lang gedrückt, bis das blaue Licht blinkt, um den Kopplungsmodus zu aktivieren.
Smartphone passt nicht in die Halterung
Stellen Sie sicher, dass Ihr Smartphone kleiner als 5 Zoll (127 mm) ist.
Vor der Verwendung
- Prüfen Sie, ob Ihr Smartphone kleiner als 127 mm ist.
- Stellen Sie sicher, dass eine CR2032-Batterie in der Fernbedienung eingelegt ist.
- Laden Sie die Kamera-App auf Ihrem Smartphone.
- Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- < 5 Zoll (127 mm)
- Maximale empfohlene Größe für das Smartphone.
Abbildungen und Diagramme
- Schritte 1-7 zeigen die Montage des Adapters am Okular.
- Schritte 8-10 zeigen die Ausrichtung des Smartphones.
- Schritte 1-5 auf Seite 3 zeigen die Bedienung der Fernbedienung.
Modellkompatibilität
- Kompatibel mit den meisten Smartphones bis 5 Zoll.
- Geeignet für Teleskope, Spektive und Mikroskope.
