Bedienungsanleitung für Carson Expert Charger PRO 10A Ladegerät

Vollständige Bedienungsanleitung für das Carson Expert Charger PRO 10A Ladegerät. Erfahren Sie alles über die korrekte Einrichtung, Ladeeinstellungen für verschiedene Akkutypen (LiPo, NiMH, Blei), Sicherheitsvorkehrungen und die...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Anschlüsse und Bedienelemente Seite 4 Übersicht der Warn- und Fehlermeldungen Seite 13

Wichtige Informationen aus der Anleitung

Das Carson Expert Charger PRO 10A ist ein leistungsstarkes Ladegerät für verschiedene Akkutypen. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsbestimmungen zu lesen, um Schäden am Gerät oder den Akkus zu vermeiden. Das Gerät darf niemals unbeaufsichtigt betrieben werden, wenn es an die Stromversorgung angeschlossen ist.

Beschreibung des Geräts

Das Ladegerät verfügt über ein LCD-Display, Tasten zur Menüführung (Stop/Hauptmenü, Start/Enter, INC, DEC), einen Balancer-Anschluss für Lithium-Akkus, eine Ladeanschlussbuchse sowie einen Anschluss für einen externen Temperaturfühler.

Übersicht der Anschlüsse und Bedienelemente
Übersicht der Anschlüsse und Bedienelemente

Sicherheitshinweise

  • Verwenden Sie das Gerät nur auf hitzebeständigen, nicht entzündlichen und nicht leitenden Oberflächen.
  • Achten Sie strikt auf die richtige Polarität beim Anschließen der Akkus.
  • Laden Sie nur die in der Anleitung spezifizierten Akkutypen.
  • Lithium-Polymer (LiPo) Akkus sollten während des Ladevorgangs in einem LiPo-Ladesack oder auf einer feuerfesten Unterlage liegen.
  • Bei Anzeichen von Überhitzung, Zischen oder Aufblähen des Akkus sofort den Ladevorgang abbrechen und den Akku entfernen.

Technische Daten

  • Eingangsspannung: 110-240V
  • Maximaler Ladestrom: 10A
  • Maximale Ausgangsleistung: 100W
  • Unterstützte Akkutypen: Lithium (LiPo, LiIon, LiFe, LiHv), NiMH, NiCd, Blei (Pb)
  • Zellenzahl Lithium: 2-4s
  • Zellenzahl NiMH: 6-8s

Bedienung und Menüführung

Die Bedienung erfolgt über das Menü auf dem LCD-Display. Mit den Tasten INC und DEC navigieren Sie durch die Optionen, mit Start/Enter bestätigen Sie Eingaben. Halten Sie die Start/Enter-Taste länger als 3 Sekunden gedrückt, um einen Ladevorgang zu starten.

Laden von Lithium-Akkus

Es stehen verschiedene Modi zur Verfügung: Normales Laden, Balance-Laden (zum Ausgleich der Zellenspannung), Schnellladen und Lagermodus (Storage). Für den Balance-Modus muss der Balancer-Stecker des Akkus in den entsprechenden Port am Ladegerät eingesteckt werden.

NiMH/NiCd-Programm

Dieses Programm bietet zwei Varianten: Den Automatik-Modus (Ladestrom wird automatisch angepasst) und den Manuellen Modus (Ladestrom wird fest eingestellt).

Bleiakku-Programm (Pb)

Bleiakkus sind nicht schnellladefähig. Der optimale Ladestrom liegt bei 1/10 der Kapazität. Das Programm unterstützt 6V und 12V Bleiakkus.

Innenwiderstandsprüfung

Das Gerät kann den Innenwiderstand von Lithium-Akkus testen, was ein wichtiger Indikator für die Leistungsfähigkeit und den Zustand des Akkus ist.

Fehlermeldungen

Das Gerät zeigt bei Problemen spezifische Fehlermeldungen an, wie z.B. REVERSE POLARITY (falsche Polarität), CONNECTION BREAK (Verbindung unterbrochen), SHORT ERR (Kurzschluss) oder VOL SELECT ERR (falsche Spannung gewählt). Überprüfen Sie in diesen Fällen die Anschlüsse und Einstellungen.

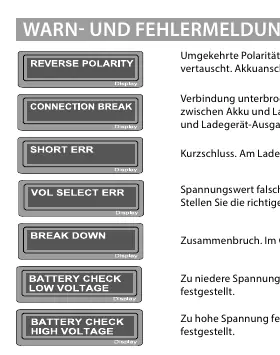

Übersicht der Warn- und Fehlermeldungen
Übersicht der Warn- und Fehlermeldungen

Praktische Hilfe

Typische Probleme

Verbindung unterbrochen (CONNECTION BREAK)

Überprüfen Sie die Verbindung zwischen Akku und Ladegerät. Stellen Sie sicher, dass alle Kabel fest sitzen.

Umgekehrte Polarität (REVERSE POLARITY)

Die Polarität am Ausgang ist vertauscht. Korrigieren Sie den Akkuanschluss.

Kurzschluss (SHORT ERR)

Am Ladegerät-Ausgang besteht ein Kurzschluss. Prüfen Sie die Kabel und Stecker auf Beschädigungen.

Spannungswert falsch (VOL SELECT ERR)

Die Spannung des Lithium-Akkupacks wurde falsch eingegeben. Stellen Sie die korrekte Zellenzahl/Spannung ein.

Vor der Verwendung

  • Prüfen Sie, ob die Eingangsspannung (110-240V) korrekt ist.
  • Stellen Sie sicher, dass der richtige Akkutyp (LiPo, NiMH, etc.) im Menü ausgewählt ist.
  • Überprüfen Sie die Zellenzahl und die Nennspannung des Akkus.
  • Verwenden Sie bei Lithium-Akkus zwingend den Balancer-Anschluss.
  • Platzieren Sie das Ladegerät auf einer feuerfesten, nicht leitenden Oberfläche.
  • Stellen Sie sicher, dass keine brennbaren Materialien in der Nähe sind.

Technische Daten in der Praxis

Maximaler Ladestrom: 10A
Die maximale Stromstärke, mit der der Akku geladen werden kann.
Maximale Ausgangsleistung: 100W
Die maximale Leistung, die das Ladegerät abgeben kann.

Abbildungen und Diagramme

  • LCD Display: Zeigt den aktuellen Status, Menüpunkte und Fehlermeldungen an.
  • Start/Enter Taste: Dient zum Bestätigen von Einstellungen und zum Starten/Stoppen von Programmen.
  • INC/DEC Tasten: Zum Navigieren im Menü und zum Ändern von Werten (Strom, Spannung).
  • Balancer Anschluss: Steckplatz für den Balancer-Stecker von Lithium-Akkus.

Modellkompatibilität

  • Geeignet für LiPo, LiIon, LiFe, LiHv, NiMH, NiCd und Bleiakkus (Pb).
  • LiH-Modus ist ausschließlich für Lithium-Akkus mit einer Ladeschlussspannung von 4,35V geeignet.
  • Bleiakkus sind nicht schnellladefähig; Ladestrom sollte ca. 1/10 der Kapazität betragen.
