Carrier 48/50V Package Rooftop Units Accessory Roof Curbs Installation Guide

Produktbeschreibung

Diese Installationsanleitung bezieht sich auf die Dachsockel-Zubehörteile für Carrier 48/50V Package Rooftop-Einheiten. Die Dachsockel dienen als stabile Basis für die Montage der Klimageräte auf Flachdächern und gewährleisten eine korrekte Luftführung sowie eine wetterfeste Abdichtung.

Sicherheitshinweise

Die Installation darf nur von geschultem Fachpersonal durchgeführt werden. Aufgrund der Arbeit in der Höhe und an elektrischen Komponenten sind alle geltenden Sicherheitsvorschriften zu beachten. Tragen Sie stets eine Schutzbrille und Arbeitshandschuhe. Sichern Sie Dachöffnungen sofort nach dem Schneiden ab, um Verletzungen und Wasserschäden zu vermeiden.

Installation

Vor der Montage ist sicherzustellen, dass die Teilenummer des Dachsockels mit der Konfiguration der Einheit übereinstimmt. Die Installation umfasst folgende Schritte:

• Überprüfung der Vollständigkeit aller Teile gemäß den Tabellen im Handbuch.
• Vorbereitung der Dachöffnung unter Berücksichtigung der strukturellen Unterstützung.

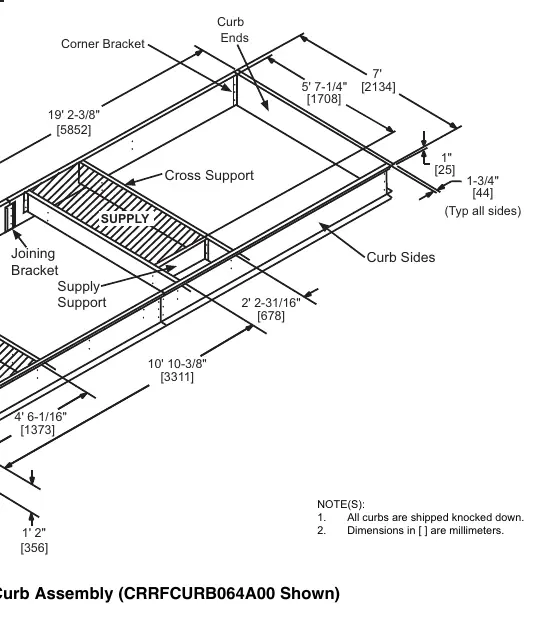

• Zusammenbau der Sockelseiten mittels Verbindungs- und Eckwinkeln.
• Ausrichtung des Sockels durch Messung der Diagonalen, um einen rechtwinkligen Aufbau zu gewährleisten.
• Befestigung des Sockels an der Gebäudestruktur gemäß geltenden Bauvorschriften.

Abdichtung und Wartung

Eine kritische Komponente für die Langlebigkeit und Leistung ist die korrekte Abdichtung. Das mitgelieferte Dichtungsmaterial muss lückenlos auf den oberen Flanschen des Dachsockels angebracht werden. Eine unsachgemäße Abdichtung kann zu Luftlecks und Wassereintritt führen. Die Dichtungsstreifen sollten an den Ecken passgenau zusammengefügt werden. Vermeiden Sie es, die Einheit auf dem Sockel zu verschieben, da dies das Dichtungsmaterial beschädigen kann.

Technische Details

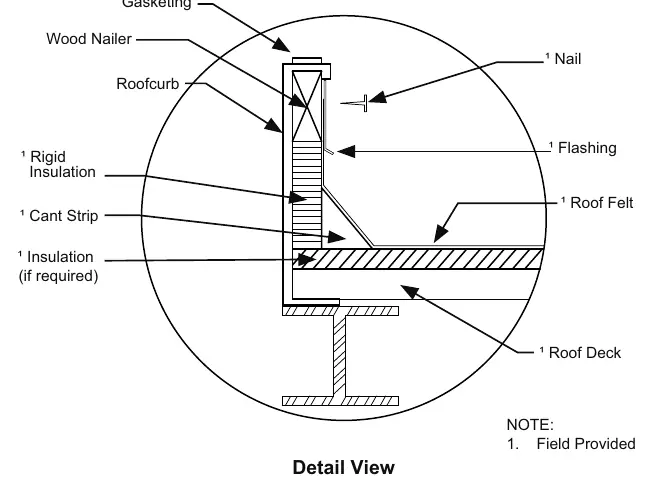

Die Dachsockel werden als Bausatz (knockdown) geliefert. Zur thermischen Isolierung und Schalldämmung wird bauseitig bereitgestellte Hartschaumisolierung empfohlen. Ein bauseitiger Keilbalken (Cant Strip) verhindert scharfe Knicke in der Dachabdichtung und unterstützt den Wasserablauf. Die Counterflashing-Elemente schützen die oberen Kanten der Dachabdichtung vor Feuchtigkeit.
