Caliber RMD 049DAB Autoradio Bedienungsanleitung

Produktbeschreibung

Das Caliber RMD 049DAB ist ein leistungsstarkes Autoradio mit DAB+-Empfang, RDS, USB- und SD-Karten-Unterstützung sowie einem AUX-Eingang. Es bietet eine Ausgangsleistung von 4x 75W und ist für den Betrieb in Fahrzeugen mit 12V-Bordnetz ausgelegt.

Technische Daten

• Spannungsversorgung: 12V DC (negative Masse)
• Ausgangsleistung: 75W x 4 Kanäle
• DAB-Frequenzbereich: 174 ~ 240 MHz
• FM-Frequenzbereich: 87,5 - 108,0 MHz
• Medien: USB und SD-Karten bis zu 32GB
• Anschlüsse: AUX-Eingang (3,5mm), USB-Ladeanschluss (5V, 1,1A)

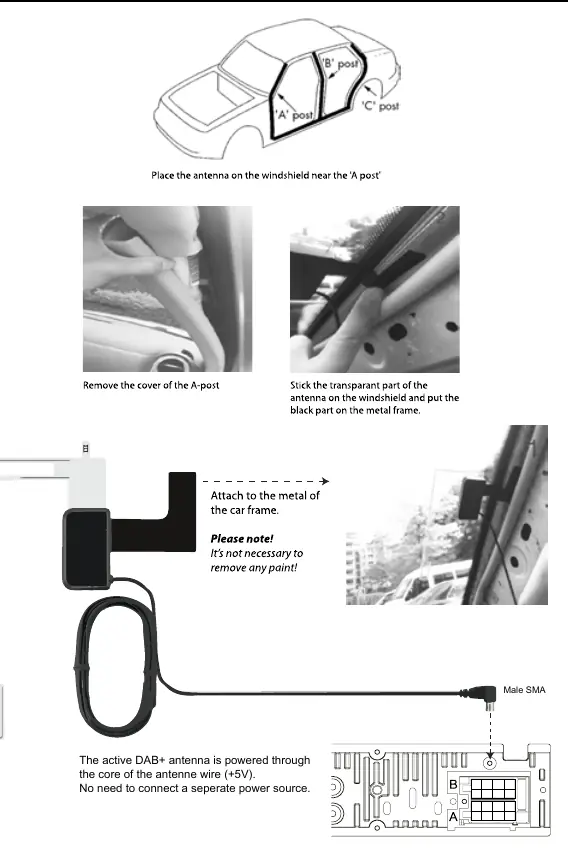

Installation der DAB-Antenne

Die mitgelieferte aktive DAB-Antenne wird an der Windschutzscheibe in der Nähe der A-Säule angebracht. Die Stromversorgung erfolgt direkt über den Antennenanschluss (Phantomspeisung +5V), sodass keine separate Stromquelle erforderlich ist. Achten Sie darauf, die Antenne korrekt mit dem Radio zu verbinden.

Verkabelung und Inbetriebnahme

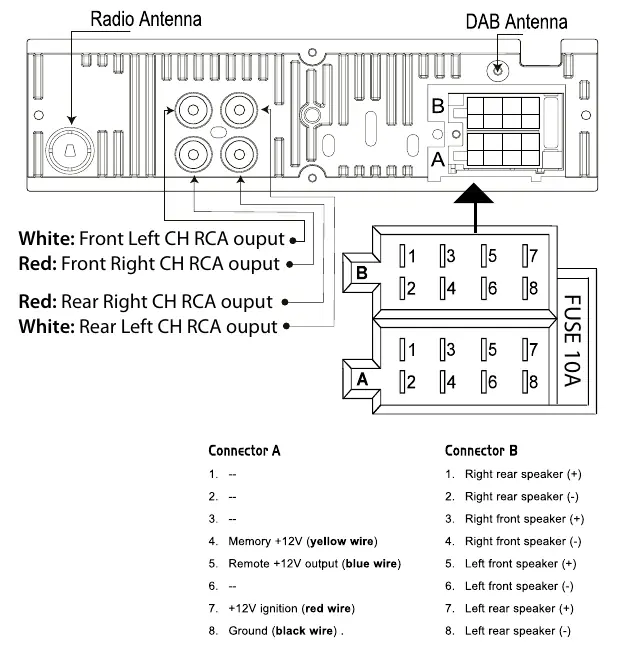

Das Gerät verfügt über standardisierte ISO-Anschlüsse. Der Anschluss A umfasst die Stromversorgung (Memory, Remote, Zündung, Masse), während Anschluss B für die Lautsprecher zuständig ist. Bitte beachten Sie den Schaltplan für die korrekte Belegung der Lautsprecher- und Stromkabel. Nach dem ersten Einschalten startet das Gerät automatisch den Suchlauf für DAB-Sender.

Bedienung

Die Steuerung erfolgt über das Tastenfeld und den Drehregler. Mit der [MODE]-Taste wechseln Sie zwischen den Quellen (Tuner, USB, SD, AUX). Die [APS]-Taste startet den automatischen Sendersuchlauf. Im MP3-Modus können Sie Titel überspringen, schnell vor- oder zurückspulen sowie Wiedergabemodi wie Zufallswiedergabe oder Wiederholung nutzen. Über das Audiomenü lassen sich Bass, Höhen, Balance, Fader und Equalizer-Einstellungen anpassen.

Sicherheitshinweise

Die Sicherheit hat beim Betrieb des Geräts oberste Priorität. Bedienen Sie das Radio niemals während der Fahrt, um Ablenkungen zu vermeiden. Achten Sie auf eine angemessene Lautstärke, damit Umgebungsgeräusche weiterhin wahrnehmbar bleiben. Das Gerät darf nicht geöffnet oder modifiziert werden. Verwenden Sie nur die vorgeschriebene Sicherung (10A), um elektrische Schäden zu vermeiden.

Wartung und Fehlerbehebung

Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen kann das Tuch leicht mit Wasser angefeuchtet werden. Verwenden Sie keine aggressiven Reinigungsmittel. Sollte das Gerät nicht reagieren, können Sie es durch Drücken der Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden auf die Werkseinstellungen zurücksetzen.

Entsorgung

Altgeräte und Batterien dürfen nicht über den Hausmüll entsorgt werden. Bitte nutzen Sie die kommunalen Sammelstellen für Elektronikschrott, um eine umweltgerechte Entsorgung sicherzustellen.
