Bedienungsanleitung für BWI Eagle Air-Eagle XLT 900MHz 20-Kanal-Funksender

Erfahren Sie, wie Sie den BWI Eagle Air-Eagle XLT 900MHz 20-Kanal-Funksender installieren, verdrahten und konfigurieren. Vollständige Anleitung zu Frequenzeinstellungen, Anschlussbelegung und technischen Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der BWI Eagle Air-Eagle XLT ist ein Funksender mit 20 potentialfreien Eingängen, der für die Übertragung von Befehlen an Air-Eagle Empfänger konzipiert ist. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Das Gerät arbeitet im 900MHz-Bereich und bietet eine Reichweite von bis zu 2500 Fuß (ca. 760 Meter) bei freier Sicht.

Produktbeschreibung

Das Gerät verfügt über 20 Eingänge, die als potentialfreie Kontakte (Dry Contact) ausgelegt sind. Es nutzt Spread-Spectrum-Technologie für hohe Zuverlässigkeit in Umgebungen mit Funkstörungen. Das Gehäuse ist robust und entspricht den Schutzklassen NEMA 4, 12 und 13.

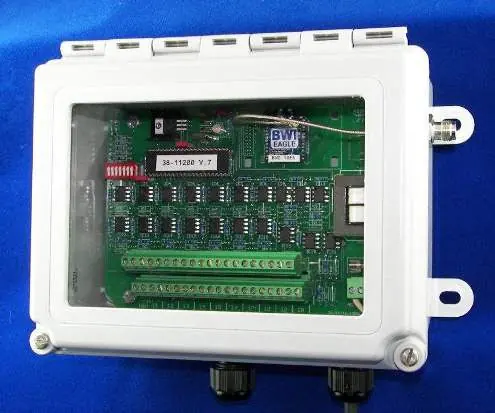

BWI Eagle Air-Eagle XLT Funksender
BWI Eagle Air-Eagle XLT Funksender

Installation und Montage

Befolgen Sie diese Schritte zur Inbetriebnahme:

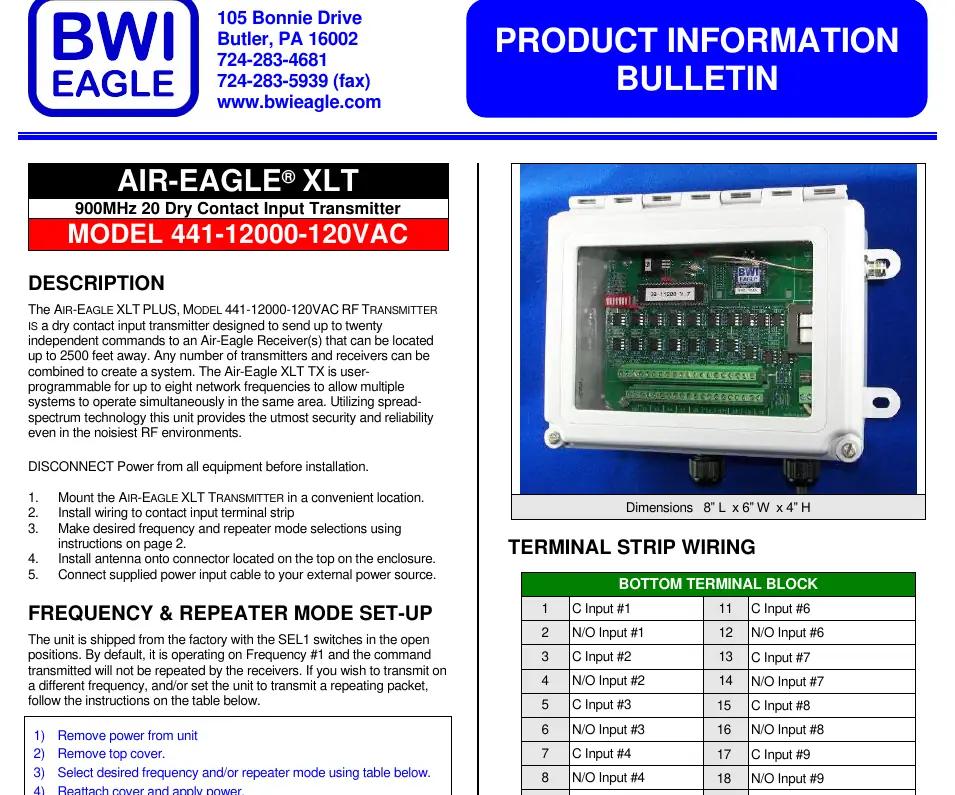

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung
  1. Montieren Sie den Sender an einem geeigneten Ort.
  2. Verdrahten Sie die Eingänge mit der entsprechenden Klemmleiste.
  3. Nehmen Sie die gewünschten Frequenz- und Repeater-Einstellungen über die DIP-Schalter (SEL1) vor.
  4. Installieren Sie die Antenne am TNC-Anschluss auf der Oberseite des Gehäuses.
  5. Schließen Sie das mitgelieferte Netzkabel an die externe Stromquelle an.

Frequenz- und Repeater-Konfiguration

Die Konfiguration erfolgt über die DIP-Schalterbank SEL1 auf der Platine:

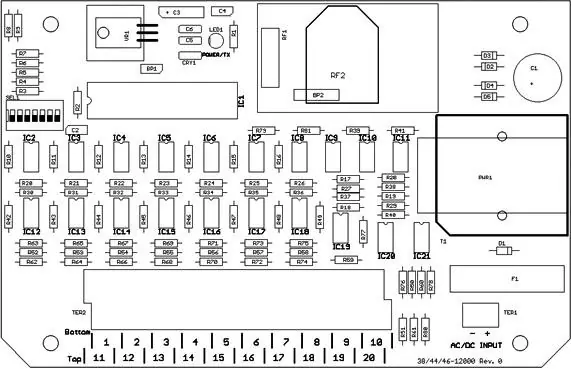

Steuerplatine mit DIP-Schaltern (SEL1)
Steuerplatine mit DIP-Schaltern (SEL1)
  • Repeater-Modus: Schalter SW4 steuert den Repeater-Modus. OFF (Standard) bedeutet Repeater-Modus deaktiviert, ON aktiviert ihn.
  • Frequenzwahl: Die Schalter SW5, SW6 und SW7 bestimmen die Netzwerkfrequenz (1 bis 8).

Vorgehensweise: Strom trennen, Gehäusedeckel entfernen, Schalter gemäß Tabelle in der Anleitung einstellen, Deckel wieder anbringen und Strom einschalten.

Verdrahtung der Eingänge

Das Gerät verfügt über zwei Klemmleisten (Top und Bottom) für die 20 Eingänge. Jeder Eingang besteht aus einem 'C' (Common) und einem 'N/O' (Normally Open) Anschluss. Es sind verschiedene Verdrahtungsmethoden möglich, einschließlich der Standardverdrahtung für potentialfreie Kontakte oder der Verdrahtung für gemeinsame Masse (Common Ground) bei Anwendungen mit mehreren Eingängen.

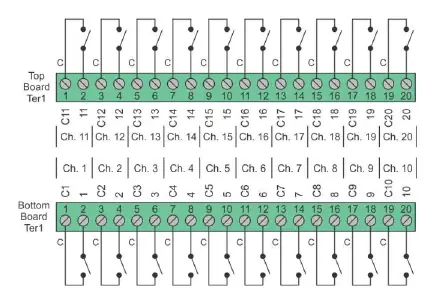

Schaltplan für die Standardverdrahtung
Schaltplan für die Standardverdrahtung

Technische Daten

  • Spannungsversorgung: 120 VAC, 16 W, 50/60 Hz
  • Sicherung: 1 Ampere
  • Funkfrequenz: 900 MHz Spread Spectrum
  • Eingänge: 20 potentialfreie Kontakte
  • Sendeleistung: 250 mW
  • Betriebstemperatur: -40°F bis +185°F
  • Gehäuse: Fiberglas, NEMA 4, 12 + 13

Zubehör

Für das Gerät sind verschiedene Antennen erhältlich, darunter die Standard-Gummiantenne (49-1103) sowie diverse High-Gain-Antennen (Omni-Direktional, Yagi) und Koaxialkabel-Verlängerungen für spezielle Montageanforderungen.

Praktische Hilfe

Typische Probleme

Keine Übertragung zum Empfänger

Überprüfen Sie, ob Sender und Empfänger auf dieselbe Frequenz eingestellt sind (Schalter SW5-SW7).

Reichweite ist geringer als erwartet

Die Reichweite hängt von der Umgebung ab. Hindernisse wie Wände, Metallobjekte oder Geländeformationen reduzieren die Reichweite. Erhöhen Sie die Position der Antenne.

Repeater-Funktion funktioniert nicht

Stellen Sie sicher, dass Schalter SW4 auf 'ON' steht, um den Repeater-Modus zu aktivieren.

Vor der Verwendung

  • Trennen Sie die Stromversorgung vor dem Öffnen des Gehäuses.
  • Stellen Sie sicher, dass die Antenne fest am TNC-Anschluss sitzt.
  • Überprüfen Sie die DIP-Schalter-Einstellungen (SEL1) vor dem Einschalten.
  • Vergewissern Sie sich, dass die Eingangsverdrahtung korrekt an den Klemmleisten angeschlossen ist.
  • Prüfen Sie, ob die Stromversorgung 120 VAC entspricht.

Technische Daten in der Praxis

900 MHz Spread Spectrum
Funktechnologie für störungsfreie Übertragung.
NEMA 4, 12 + 13
Gehäuseschutzklasse gegen Staub, Wasser und Korrosion.
20 Dry Contact Inputs
Anzahl der anschließbaren Schalter oder Sensoren.

Abbildungen und Diagramme

  • Die Terminal-Diagramme zeigen die Pin-Belegung der oberen und unteren Klemmleiste für die 20 Eingänge.
  • Der Schaltplan für 'Common Ground' zeigt, wie mehrere Eingänge mit einem gemeinsamen Masseanschluss verdrahtet werden können, um Kabel zu sparen.

Modellkompatibilität

  • Kompatibel mit Air-Eagle Empfängern.
  • Nicht für den Betrieb mit anderen Frequenzbändern geeignet.
