Bedienungsanleitung für Burley Stroller Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und sichere Verwendung des Burley Stroller Kits. Es ist für die Modelle D’Lite, Solo, Encore, Cub, Honeybee und Tailwagon geeignet. Vor der Verwendung müssen Benutzer mit der Montage und den Sicherheitsrichtlinien vertraut sein.

• Verwenden Sie immer den Sicherheitsgurt am Lenker.
• Halten Sie die Ladung im Anhänger zentriert und vor der Achse.
• Betätigen Sie immer die Feststellbremse, bevor Sie den Griff loslassen.
• Verwenden Sie das Produkt nur auf für Fußgänger geeigneten Oberflächen. Nicht auf Treppen, Rolltreppen oder unebenen Flächen verwenden.
• Lassen Sie Kinder niemals unbeaufsichtigt.

Installation

Benötigte Werkzeuge: zwei 10mm Maulschlüssel, ein 25mm (oder 1 Zoll) Schlüssel, ein 5mm Inbusschlüssel.

1. Entfernen Sie die Deichsel vom Anhänger.
2. Entfernen Sie Mutter und Bolzen vom Ende der Deichsel. Entsorgen Sie Bolzen und Sicherungsmutter. Sicherheitsgurt und D-Ring werden wieder installiert.
3. Schieben Sie das Stroller-Kit auf die Deichsel.
4. Platzieren Sie D-Ring und Sicherheitsgurt auf dem mitgelieferten 6mm x 50mm Bolzen. Richten Sie die Löcher im Stroller-Kit, der Deichsel und dem Flex-Verbinder aus und installieren Sie den Bolzen. Sichern Sie ihn mit der Mutter.
5. Installieren Sie zwei kürzere Bolzen durch die Seite der Schwenkvorrichtung und sichern Sie diese mit Muttern.
6. Führen Sie das Ende des Sicherheitsgurtes um die Mitte des Lenkers durch die kleine Schlaufe am anderen Ende des Gurtes und ziehen Sie es fest.
7. Schieben Sie die Deichsel in die Anhängeraufnahmen, richten Sie das vordere Deichsel-Loch mit dem hinteren Aufnahme-Loch aus. Führen Sie den Sicherungsstift durch beide Löcher und verriegeln Sie den Sicherungsbügel sicher.
8. Testen Sie die Spureinstellung durch Schieben des Anhängers. Er sollte geradeaus rollen.

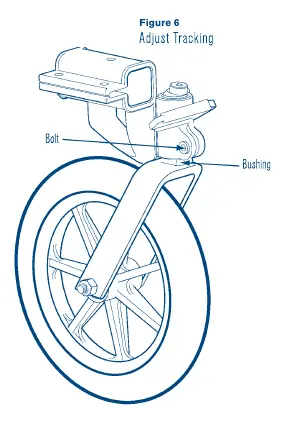

Spureinstellung

1. Ziehen Sie den Knopf fest, um das Stroller-Rad in der "Stroll"-Position zu sichern.
2. Lösen Sie den Bolzen mit einem 5mm Inbusschlüssel.
3. Drehen Sie die Buchse mit einem 25mm (oder 1 Zoll) Schlüssel, sodass das Stroller-Rad von vorne betrachtet vertikal steht.
4. Justieren Sie bei Bedarf fein, damit der Anhänger gerade rollt.
5. Ziehen Sie den Bolzen wieder fest.

Umbau vom Stroller- zum Anhängerbetrieb

1. Betätigen Sie die Feststellbremse und ziehen Sie den Knopf fest, um das Stroller-Rad in der "Bike"-Position zu sichern.
2. Richten Sie das hintere Deichsel-Loch mit dem hinteren Aufnahme-Loch aus. Führen Sie den Sicherungsstift durch beide Löcher und verriegeln Sie den Sicherungsbügel sicher.
3. Installieren Sie die Deichsel und die Kupplung wieder am Fahrrad.

Wartung

• Schmieren Sie die Stroller-Rad-Baugruppe zweimal jährlich bei normalem Gebrauch oder monatlich bei Verwendung unter nassen oder salzigen Bedingungen.
• Überprüfen Sie monatlich den Griff, die Aufnahmen, die Feststellbremse und das Rad.
• Kontaktieren Sie Burley, um beschädigte Teile zu ersetzen.

Für Garantieanfragen oder Ersatzteile kontaktieren Sie Burley unter 541-687-1644 oder per E-Mail an [email protected]. Weitere Informationen finden Sie unter www.burley.com.
