Bedienungsanleitung für BS Battery Power Box PB-02

Schnelle Hilfe und Bedienungsanleitung für die BS Battery Power Box PB-02. Erfahren Sie, wie Sie Ihr Fahrzeug sicher starten, das Gerät aufladen und die Starthilfe-Funktionen nutzen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
BS Battery Power Box PB-02 Seite 1 Intelligentes Starthilfekabel Seite 2

Wichtige Informationen aus der Anleitung

Die BS Battery Power Box PB-02 ist ein Starthilfegerät für Fahrzeuge mit 12V-Blei-Säure-Batterien. Wichtig: Das Gerät ist nicht für Lithium-Batterien geeignet. Für einen erfolgreichen Startvorgang muss die Power Box zu mindestens 80% geladen sein. Eine vollständige Ladung vor dem ersten Gebrauch und nach jeder Nutzung wird dringend empfohlen.

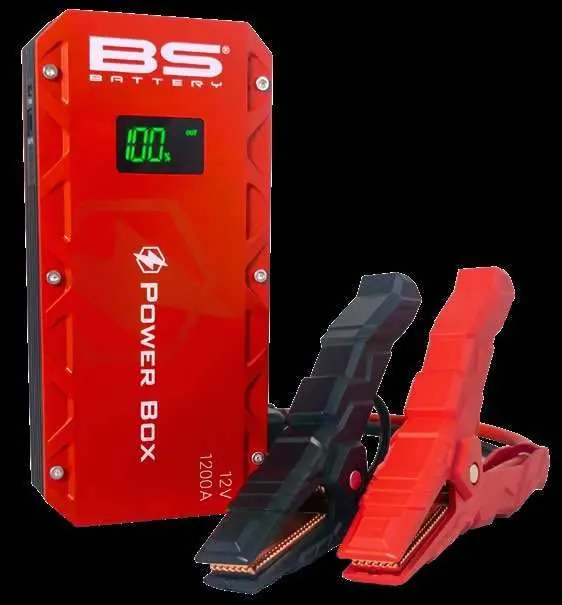

BS Battery Power Box PB-02
BS Battery Power Box PB-02

Produktlayout

Das Gerät verfügt über ein LED-Display zur Anzeige des Ladestatus, einen Ein-/Ausschalter, eine Starthilfebuchse für die mitgelieferten Klemmen sowie verschiedene Ausgänge (USB 5V/3A, 9V/2A, 12V/1.5A; USB 5V/2A; 15V/5A) und einen 5V/2A-Eingang zum Aufladen.

Starthilfe-Vorgang

  1. Verbinden Sie das intelligente Starthilfekabel mit der Buchse an der Power Box.
  2. Schließen Sie die rote Klemme an den Pluspol (+) der Fahrzeugbatterie an.
  3. Schließen Sie die schwarze Klemme an den Minuspol (-) der Fahrzeugbatterie oder an eine blanke Stelle der Karosserie an.
  4. Prüfen Sie die Leuchtanzeigen am Kabel: Wenn "Start" und "Error" abwechselnd grün und rot blinken, ist das Gerät bereit.
  5. Sobald die "Start"-Leuchte grün leuchtet und "Error" erlischt, starten Sie den Motor innerhalb von 30 Sekunden.
  6. Nach erfolgreichem Starten trennen Sie das Kabel innerhalb von 30 Sekunden vom Gerät und entfernen die Klemmen von der Batterie. Lassen Sie den Motor laufen.

Hinweis: Führen Sie maximal 3 Startversuche hintereinander durch, mit einer Pause von mindestens 30 Sekunden zwischen den Versuchen.

Intelligentes Starthilfekabel
Intelligentes Starthilfekabel

Aufladen des Geräts

Sie können die Power Box über ein USB-Ladegerät (USB-C-Eingang) oder über den mitgelieferten Fahrzeugadapter am Zigarettenanzünder aufladen.

Fehlerbehebung

Bei Problemen beachten Sie die Leuchtanzeigen am intelligenten Kabel:

  • Error-Leuchte blinkt + unterbrochener Ton: Kurzschluss. Klemmen prüfen und Kabel neu verbinden.
  • Error-Leuchte blinkt + kontinuierlicher Ton: Verpolung. Klemmen korrekt anschließen.
  • Error-Leuchte blinkt + schneller Ton: Überhitzung. Klemmen trennen und 5 Minuten abkühlen lassen.
  • Start- und Error-Leuchte leuchten dauerhaft: Klemmen waren länger als 30 Sekunden angeschlossen. Klemmen entfernen.

Technische Daten

  • Batteriekapazität: 12000mAh (44.4Wh)
  • Startstrom: 600A
  • Spitzenstrom: 1200A
  • Betriebstemperatur: -20°C bis 60°C

Praktische Hilfe

Typische Probleme

Keine Reaktion beim Drücken des Ein-/Ausschalters

Das Gerät ist entladen. Bitte laden Sie die Power Box auf.

Error-Leuchte am Starthilfekabel leuchtet dauerhaft

Die interne Batteriespannung ist zu niedrig (< 11.0V). Laden Sie das Gerät auf.

Error-Leuchte blinkt mit Signalton

Prüfen Sie auf Kurzschluss, Verpolung oder Überhitzung gemäß der Fehlerbehebungstabelle.

Vor der Verwendung

  • Laden Sie die Power Box vor dem ersten Gebrauch vollständig auf.
  • Stellen Sie sicher, dass die Fahrzeugbatterie eine 12V-Blei-Säure-Batterie ist.
  • Prüfen Sie, ob die Klemmen und Kabel unbeschädigt sind.
  • Stellen Sie sicher, dass der Ladestand mindestens 80% beträgt.

Technische Daten in der Praxis

Startstrom 600A
Die Stromstärke, die das Gerät kurzzeitig für den Motorstart abgeben kann.
Spitzenstrom 1200A
Der maximale Stromstoß, den das Gerät für einen kurzen Moment beim Startvorgang liefern kann.
Betriebstemperatur -20°C bis 60°C
Der Temperaturbereich, in dem das Gerät sicher betrieben werden kann.

Abbildungen und Diagramme

  • Rote Klemme an Pluspol (+) der Batterie.
  • Schwarze Klemme an Minuspol (-) oder Fahrzeugmasse.
  • Intelligentes Kabel an die Starthilfebuchse der Power Box anschließen.

Modellkompatibilität

  • Nur für 12V-Blei-Säure-Batterien geeignet.
  • Nicht für Lithium-Batterien empfohlen.
