Dieses Handbuch beschreibt die Installation, Wartung und den Betrieb des BreatheSafe 100031GA Überdrucksystems für den 2050M Dozer. Das System dient der Aufrechterhaltung eines positiven Kabinendrucks, um das Eindringen von Staub und Partikeln zu verhindern. Die Anleitung enthält wichtige Sicherheitsvorkehrungen, einen detaillierten Wartungsplan, Anweisungen zur Inbetriebnahme sowie eine Anleitung zur Datenauswertung über die RS232-Schnittstelle.
Sicherheitshinweise
Das System arbeitet mit 12V oder 24V DC. Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden. Tragen Sie bei der Wartung geeignete persönliche Schutzausrüstung (PSA), da sich Staub und Fasern in den Filtern ansammeln können. HEPA-Filter sind nicht reinigungsfähig und müssen bei Verschmutzung oder Beschädigung ersetzt werden.
Wartungsplan
- Alle 500 Betriebsstunden: Turbo-Vorabscheider prüfen, Gebläse auf Funktion prüfen, HEPA-Hauptfilter und Rückluftfilter auf Kapazität prüfen und ggf. ersetzen, Gehäusedichtungen und Halterungen kontrollieren.
- Alle 15.000 Betriebsstunden / 36 Monate: Austausch des bürstenlosen Gebläsemotors.
Bedienung und Anzeigen

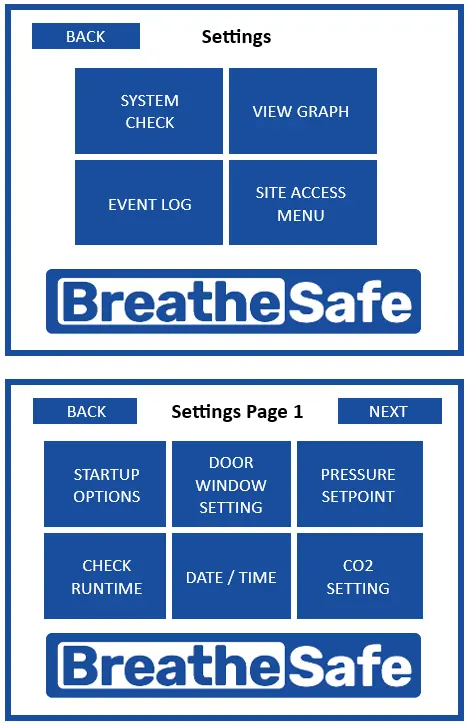

Das System verfügt über ein INPRESS TS Display. Vor dem Start sind das System und die Kabine auf Schäden zu prüfen. Türen und Fenster müssen geschlossen sein. Nach dem Start sollte das Display einen grünen Pascal-Wert anzeigen. Das System bietet Alarme für niedrigen Druck, CO2-Konzentration und Filterwechsel.
Fehlerbehebung
Bei Fehlern wie "*ERR" oder "Check filter" sind die Sensorverbindungen zu prüfen oder das System über die entsprechenden Menüs zurückzusetzen. Bei "Low pressure alarm" sind die Kabinendichtungen und der Zustand der Filter zu prüfen.
Datenauswertung
Die Daten des Systems können über eine RS232-zu-USB-Verbindung mit der TeraTerm-Software ausgelesen werden. Die Konfiguration erfordert die Einstellung der Baudrate auf 57600, 8 Datenbits, gerade Parität (EVEN), 2 Stoppbits und keine Flusssteuerung.
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob Türen und Fenster korrekt geschlossen sind. Kontrollieren Sie die Kabinendichtungen und den Zustand der Filter.
Filter ist blockiert (Service erforderlich), Tür oder Fenster offen, oder der Drucksensor-Schlauch ist geknickt.
Prüfen Sie die Hauptsicherung, die Spannungsversorgung am Monitor (Pin 1) und die Erdung (Pin 12).
Frischluftfilter ist blockiert; Filterzustand prüfen und ggf. ersetzen.
Vor der Verwendung
- System visuell auf Beschädigungen prüfen
- Kabine auf Schäden an Türen, Fenstern und Dichtungen prüfen
- Staub und Schmutz von Kleidung und Schuhen entfernen
- Türen und Fenster korrekt schließen
- Motor starten und HVAC auf Stufe 2 (mittlere Geschwindigkeit) stellen
Technische Daten in der Praxis
- 11 Ampere (Peak)
- Maximale Stromaufnahme des Gebläses.
Abbildungen und Diagramme

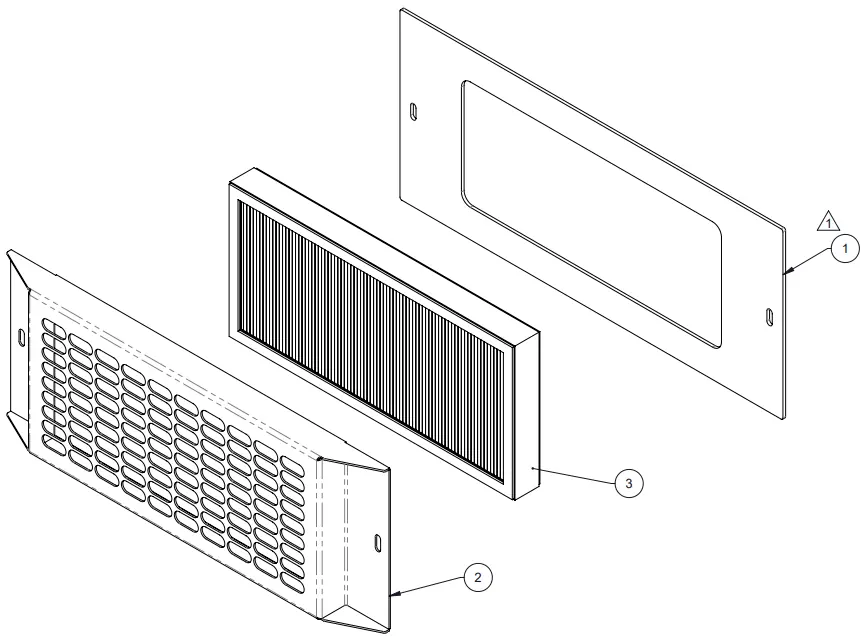

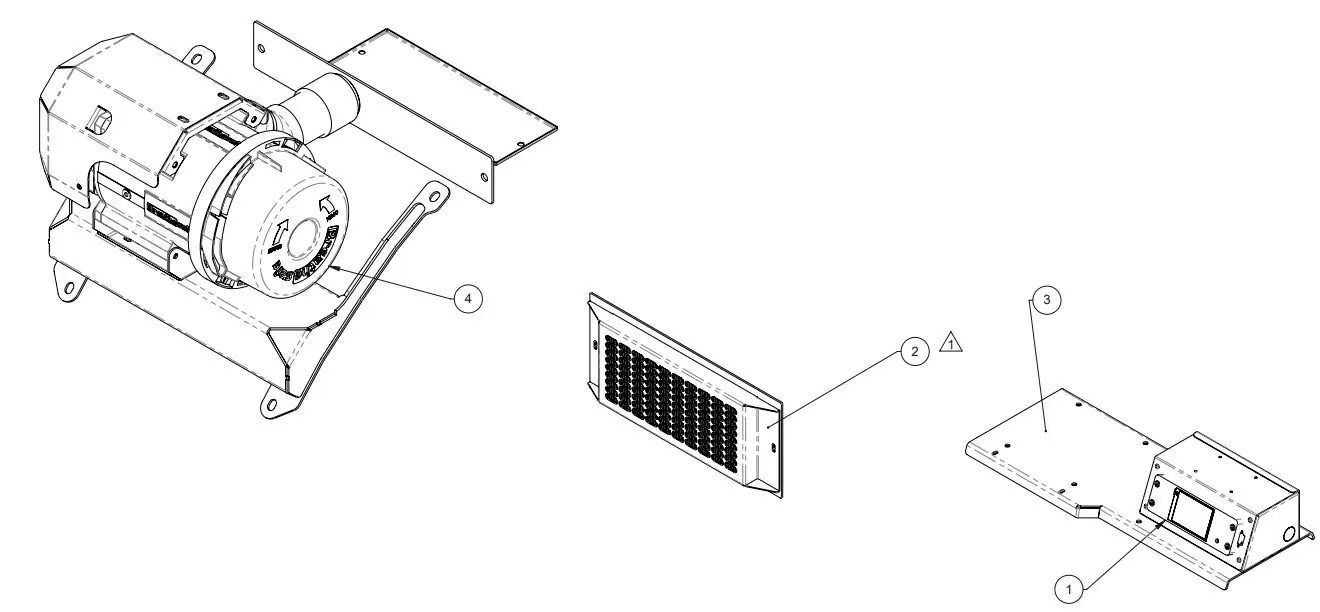

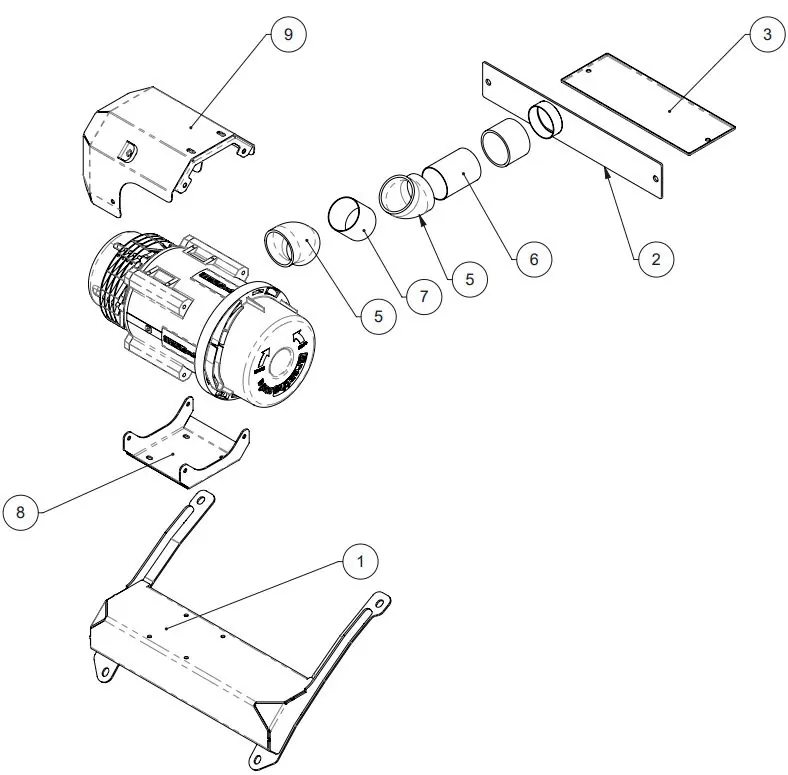

- Die Explosionszeichnungen zeigen den Aufbau des Pressuriser-Moduls, des Rückluftmoduls und des Monitormoduls.

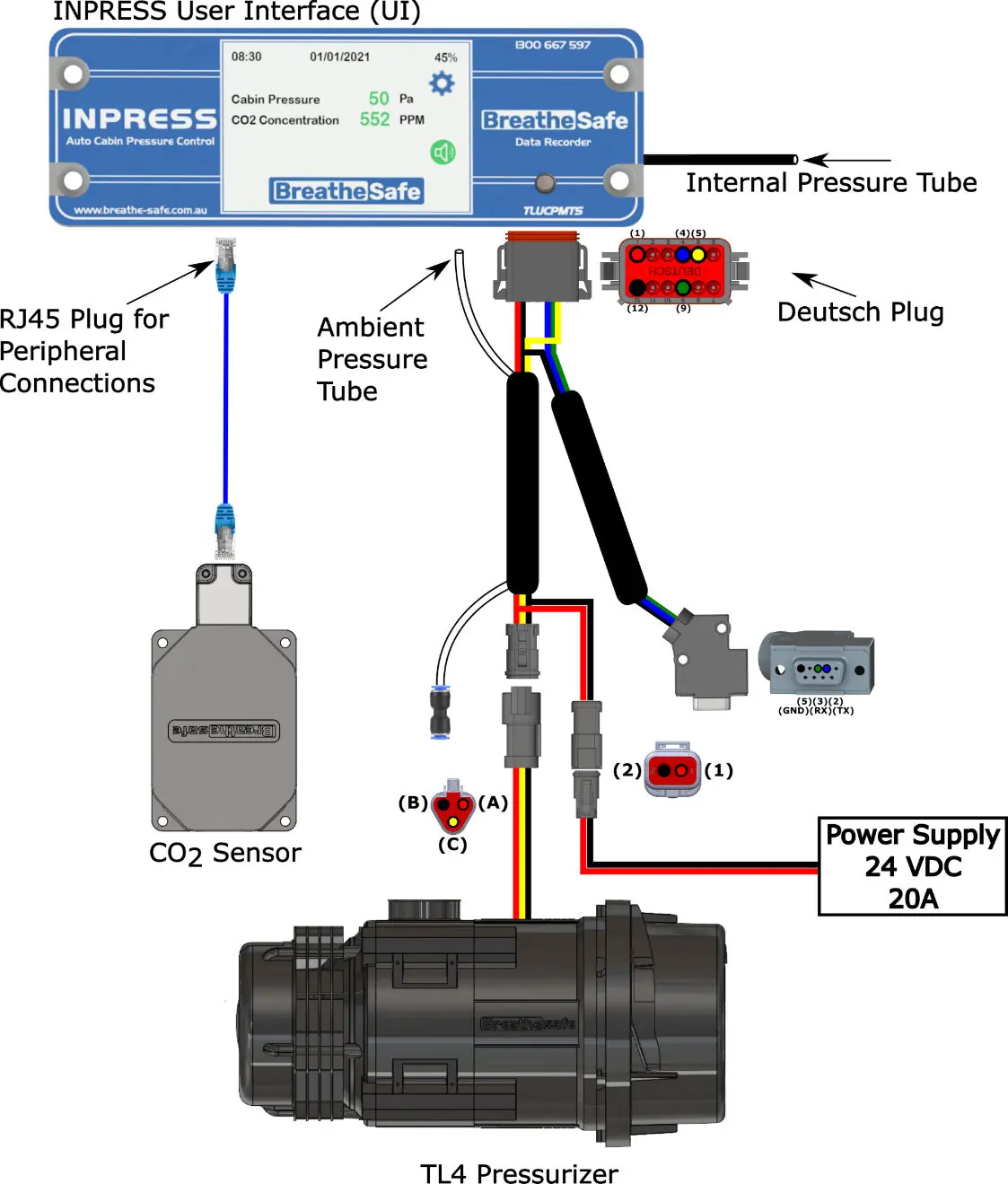

- Das Schaltbild verdeutlicht die Anschlüsse für den CO2-Sensor, die Druckschläuche und die Stromversorgung.
Modellkompatibilität
- System ist für den Einsatz in 2050M Dozer konzipiert.
- Erfordert eine ordnungsgemäße Kabinenabdichtung für die Einhaltung der RS20 & ISO 23875 Standards.
