Installationsanleitung für Klimaanlage Bryant Legacy Line 135SAN

Umfassende Installationsanleitung für die Bryant Legacy Line 135SAN Klimaanlage. Enthält wichtige Informationen zu Montage, Kältemittelanschlüssen, elektrischer Verkabelung, Inbetriebnahme und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abb. 1: Installation der Rohrleitungen Seite 2 Abb. 2: Positionen der Befestigungslöcher Seite 2 Abb. 4: Installation des Flüssigkeitsleitungs-Filtertrockners Seite 4 Abb. 7: Generischer Schaltplan Seite 5 Zusätzliches Montagefoto von Seite 8 Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich ausschließlich an qualifiziertes Fachpersonal mit EPA-Zertifizierung. Das Gerät verwendet das Kältemittel R-454B. Unsachgemäße Installation, Wartung oder Bedienung kann zu Explosionen, Bränden, Stromschlägen oder schweren Verletzungen führen. Vor Beginn der Arbeiten müssen alle Sicherheitsvorschriften und lokalen Bauvorschriften (z. B. NEC NFPA 70 oder CSA 22.1) beachtet werden.

Installation und Montage

Das Gerät muss auf einem soliden, ebenen Montagefundament installiert werden. Bei Dachmontagen ist eine ebene Plattform über einer tragenden Wand erforderlich, um Vibrationen zu minimieren. Die maximale zulässige Höhe beträgt 3000 Meter über dem Meeresspiegel.

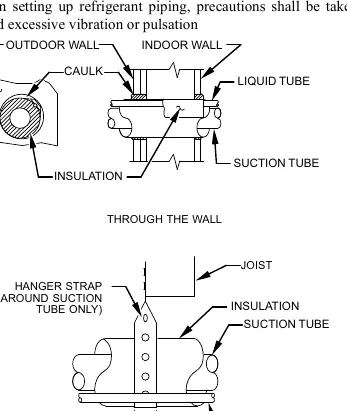

Abb. 1: Installation der Rohrleitungen
Abb. 1: Installation der Rohrleitungen

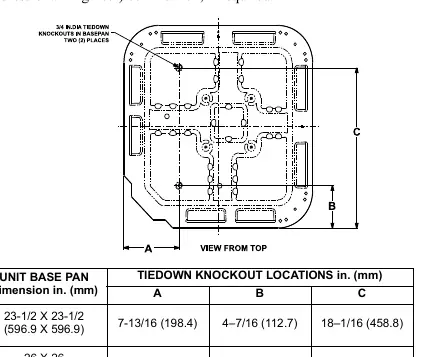

Abb. 2: Positionen der Befestigungslöcher
Abb. 2: Positionen der Befestigungslöcher
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8

Abstände

  • Service-Ende: 610 mm (24 Zoll)
  • Über dem Gerät: 1219 mm (48 Zoll)
  • Eine Seite: 152 mm (6 Zoll)
  • Übrige Seiten: 305 mm (12 Zoll)
  • Abstand zwischen Einheiten: 610 mm (24 Zoll) oder 457 mm (18 Zoll) bei bestimmten Konfigurationen.

Rohrleitungsanschlüsse

Die Kältemittelleitungen müssen mit minimaler Länge verlegt und vor physischen Schäden geschützt werden. Bei der Verwendung von Lötverbindungen ist das Kältemittel vollständig zu entfernen. Serviceventile müssen während des Lötens mit einem nassen Tuch gekühlt werden, um Hitzeschäden zu vermeiden. Der werkseitig gelieferte Flüssigkeitsleitungs-Filtertrockner muss installiert werden.

Abb. 4: Installation des Flüssigkeitsleitungs-Filtertrockners
Abb. 4: Installation des Flüssigkeitsleitungs-Filtertrockners

Elektrische Anschlüsse

Die Verkabelung muss den lokalen und nationalen Sicherheitsvorschriften entsprechen. Das Gerät benötigt eine unterbrechungsfreie Erdung. Die 24-V-Steuerleitungen müssen gemäß den Anweisungen des Thermostats angeschlossen werden. Bei 3-Phasen-Einheiten ist eine Überwachungseinheit installiert, die bei Phasenproblemen eine LED blinken lässt.

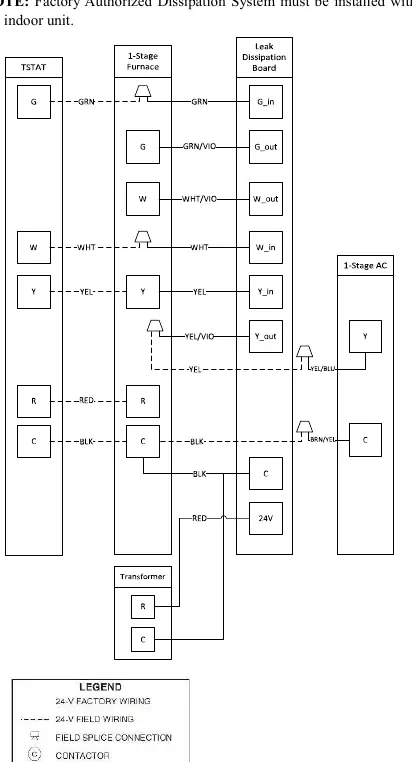

Abb. 7: Generischer Schaltplan
Abb. 7: Generischer Schaltplan

Inbetriebnahme

Nach der Evakuierung des Systems (auf 500 Mikron) können die Serviceventile geöffnet werden. Die Inbetriebnahme erfolgt durch Einstellen des Thermostats auf Kühlbetrieb. Die Überprüfung der Kältemittelfüllung erfolgt bei TXV-Systemen über die Unterkühlungsmethode (Subcooling Method). Die Anlage sollte mindestens 15 Minuten laufen, bevor die Füllung geprüft wird.

Wartung

Um eine hohe Leistung zu gewährleisten, ist eine regelmäßige Wartung erforderlich. Die Häufigkeit hängt von den geografischen Bedingungen ab (z. B. Küstennähe). Vor Reparaturen am Kältemittelkreislauf muss das Kältemittel sicher entfernt und der Kreislauf mit Stickstoff gespült werden.

Praktische Hilfe

Typische Probleme

LED am 3-Phasen-Monitor blinkt

Dies deutet auf eine falsche Phasenfolge hin. Trennen Sie die Stromversorgung und vertauschen Sie zwei der ankommenden Phasenleitungen am Schütz.

Gerät startet nicht

Überprüfen Sie den Trennschalter, die Thermostatverkabelung und ob die Spannung innerhalb der zulässigen Grenzwerte liegt.

Übermäßige Geräuschentwicklung

Stellen Sie sicher, dass das Gerät eben steht, keine Vibrationen auf die Struktur übertragen werden und ggf. Windabweiser bei Dachmontage installiert sind.

Vor der Verwendung

  • Stellen Sie sicher, dass das Personal EPA-qualifiziert ist.
  • Überprüfen Sie das Typenschild auf Übereinstimmung mit den Spezifikationen.
  • Verifizieren Sie, dass das Kältemittel R-454B verwendet wird.
  • Stellen Sie sicher, dass alle erforderlichen Abstände eingehalten werden.
  • Prüfen Sie die elektrische Spannung und den Trennschalter.
  • Stellen Sie sicher, dass der Filtertrockner korrekt installiert ist.

Technische Daten in der Praxis

Unterkühlungsmethode (Subcooling)
Erforderliche Methode zur Überprüfung der Kältemittelfüllung bei Systemen mit TXV.

Abbildungen und Diagramme

  • Abb. 1: Installation der Rohrleitungen und Aufhängung.
  • Abb. 2: Positionen der Befestigungslöcher (Knockouts) am Bodenblech.
  • Abb. 6: Anschluss der Stromversorgung am Schütz.
  • Abb. 7: Generischer Schaltplan für die Steuerleitungen.
  • Abb. 8: LED-Statusanzeigen des 3-Phasen-Monitors.

Modellkompatibilität

  • Nur für R-454B Innengeräte geeignet.
  • Nicht für vergrabene Leitungen über 914 mm (36 Zoll) geeignet.
  • 3-Phasen-Monitor gilt nur für 3-Phasen-Einheiten.
