Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Brandt Casette FTI 6 B / 11 BN Klimaanlage. Vor jeglichen Arbeiten an den elektrischen Anschlüssen muss die Stromversorgung zwingend unterbrochen werden. Die Installation und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Unsachgemäße Installation kann zu Kondenswasserbildung und anderen Betriebsstörungen führen.
Installation der Inneneinheit
Die Inneneinheit sollte so nah wie möglich am endgültigen Standort ausgepackt werden. Vermeiden Sie es, das Gerät an den Kondensatleitungen oder Kältemittelanschlüssen anzuheben; heben Sie es nur an den vier Ecken des Gehäuses an. Die Einheit wird in einer Zwischendecke montiert. Achten Sie darauf, dass das Gerät waagerecht ausgerichtet ist, um einen korrekten Kondensatablauf zu gewährleisten. Ein Gefälle von 1 cm pro Meter für die Kondensatleitung ist erforderlich.
Elektrische Anschlüsse und Kältemittelleitungen
Die elektrischen Anschlüsse müssen gemäß den beiliegenden Schaltplänen erfolgen. Stellen Sie sicher, dass die Spannungsversorgung den Anforderungen des Geräts entspricht. Die Kältemittelleitungen müssen isoliert und fachgerecht mit den entsprechenden Bördelverbindungen (Flare) verbunden werden. Nach der Installation der Leitungen muss das System evakuiert werden, um Feuchtigkeit und Luft zu entfernen.

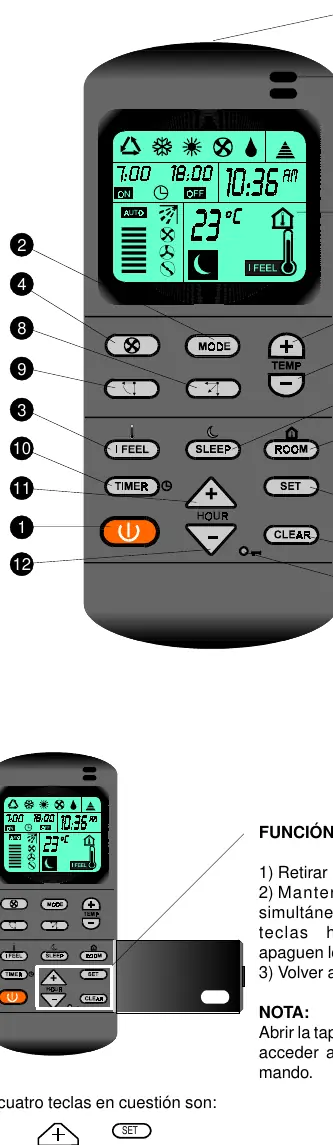

Bedienung der Fernbedienung
Die Fernbedienung ermöglicht die Steuerung aller Funktionen:
- Moduswahl: Kühlen, Heizen, Automatik, Entfeuchten und Lüften.
- I FEEL Funktion: Die Fernbedienung misst die Temperatur am Standort des Benutzers und passt die Klimatisierung entsprechend an.
- Timer: Programmierung von Ein- und Ausschaltzeiten.
- Sleep-Modus: Automatisches Abschalten nach 7 Stunden für einen komfortablen Schlaf.
- Temperaturregelung: Anpassung der Zieltemperatur in 1-Grad-Schritten.
Wartung und Pflege
Um eine optimale Leistung zu gewährleisten, sollten die Luftfilter regelmäßig gereinigt werden. Vor der Saison sollte der Zustand der Filter und der Wärmetauscher überprüft werden. Bei längeren Stillstandszeiten sollte das Gerät ausgeschaltet und die Stromversorgung unterbrochen werden. Die Reinigung des Motors oder der Turbine sollte nur durch Fachpersonal erfolgen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie das Gefälle der Kondensatleitung (mind. 1 cm/m) und stellen Sie sicher, dass das Gerät waagerecht montiert ist.
Überprüfen Sie die Batterien. Führen Sie ggf. einen Reset durch, indem Sie die Batterien entnehmen, die vier Tasten (HOUR+, HOUR-, SET, CLR) gleichzeitig gedrückt halten und die Batterien wieder einlegen.
Überprüfen Sie, ob der Modus korrekt gewählt ist und ob der I FEEL Sensor durch Wärmequellen (Lampen, direkte Sonneneinstrahlung) gestört wird.
Vor der Verwendung
- Stromversorgung und Frequenz prüfen.
- Kondensatablauf auf korrektes Gefälle prüfen.
- Kältemittelleitungen auf Dichtheit prüfen.
- Luftfilter auf Sauberkeit prüfen.
- Fernbedienung mit frischen Batterien bestücken.
Technische Daten in der Praxis
- Kältemittelleitungen
- Müssen isoliert und mit korrekten Bördelverbindungen (Flare) montiert werden.
- Kondensatablauf
- Erfordert ein Gefälle von 1 cm pro Meter, um Wasseransammlungen zu vermeiden.
- I FEEL Funktion
- Nutzt den Sensor in der Fernbedienung zur präzisen Temperaturregelung am Standort des Nutzers.
Abbildungen und Diagramme
- Fig. 1 & 2: Abmessungen und Montagepunkte der Inneneinheit.
- Fig. 6, 7, 8: Montage der Inneneinheit in der Zwischendecke.
- Fig. 12: Korrekte Installation des Kondensatablaufs mit Siphon.
- Fig. 28: Elektrischer Schaltplan für die Verbindung zwischen Innen- und Außeneinheit.
Modellkompatibilität
- Nur für den Betrieb mit den spezifizierten Kältemitteln geeignet.
- Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen.
