Bedienungsanleitung für Braber Equipment 90.800.150 Anhänger-Sprühgerät

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Anweisungen für die Montage, den Betrieb und die Wartung des Braber Equipment Anhänger-Sprühgeräts. Es ist entscheidend, das Gerät sauber zu halten, um Reparaturen zu vermeiden und eine lange Lebensdauer zu gewährleisten. Vor der Verwendung von Chemikalien wird empfohlen, das System mit klarem Wasser zu testen.

Montage

Befolgen Sie diese Schritte zur Montage des Sprühgeräts:

• Entnehmen Sie das Sprühgerät aus dem Karton und stellen Sie es auf eine ebene Fläche.
• Schieben Sie die Räder auf die Achsen und sichern Sie diese mit den Achs-Sicherungsmuttern (leicht mit einem Hammer festklopfen).
• Befestigen Sie die Deichsel am Rahmen mit den mitgelieferten Schrauben und Muttern. Die Anhängerkupplung kann umgedreht werden, um die Höhe anzupassen.
• Montieren Sie die Auslegerhalterungen an der Rückseite des Rahmens und befestigen Sie den vormontierten Ausleger. Verbinden Sie den Schlauch mit dem Ventil am Pumpenverteiler.
• Schrauben Sie die Sprühpistolenhalterungen an den Tank und befestigen Sie den Schlauch mit der Schlauchklemme am Pumpenverteiler.
• Fädeln Sie das Sicherungsband des Tankdeckels durch die Öffnungen am Tank und Deckel.
• Schließen Sie den Kabelbaum an die Pumpe an.

Betrieb

Das Gerät benötigt eine 12-Volt-Stromquelle. Achten Sie beim Anschließen auf die korrekte Polarität: Verbinden Sie das rote Kabel mit dem Pluspol (+) und das schwarze Kabel mit dem Minuspol (-). Es wird dringend empfohlen, den Tank vor der ersten Verwendung mit Chemikalien zur Hälfte mit klarem Wasser zu füllen, um sich mit der Bedienung vertraut zu machen und Chemikalienverschwendung zu vermeiden.

Wartung und Lagerung

Die Reinigung ist der wichtigste Aspekt der Wartung, da Sprühmittel oft korrosiv sind. Spülen Sie das System nach jedem Gebrauch gründlich mit klarem Wasser durch, einschließlich Tank, Pumpe, Schläuchen und Düsen. Verwenden Sie bei Bedarf ein Neutralisierungsmittel oder Reinigungsmittel. Verwenden Sie niemals Metallgegenstände, um verstopfte Düsen zu reinigen. Vor der Einlagerung am Ende der Saison sollte das Gerät gründlich gereinigt werden; die Zugabe von Frostschutzmittel beim letzten Spülgang kann helfen, Korrosion zu verhindern.

Ersatzteile

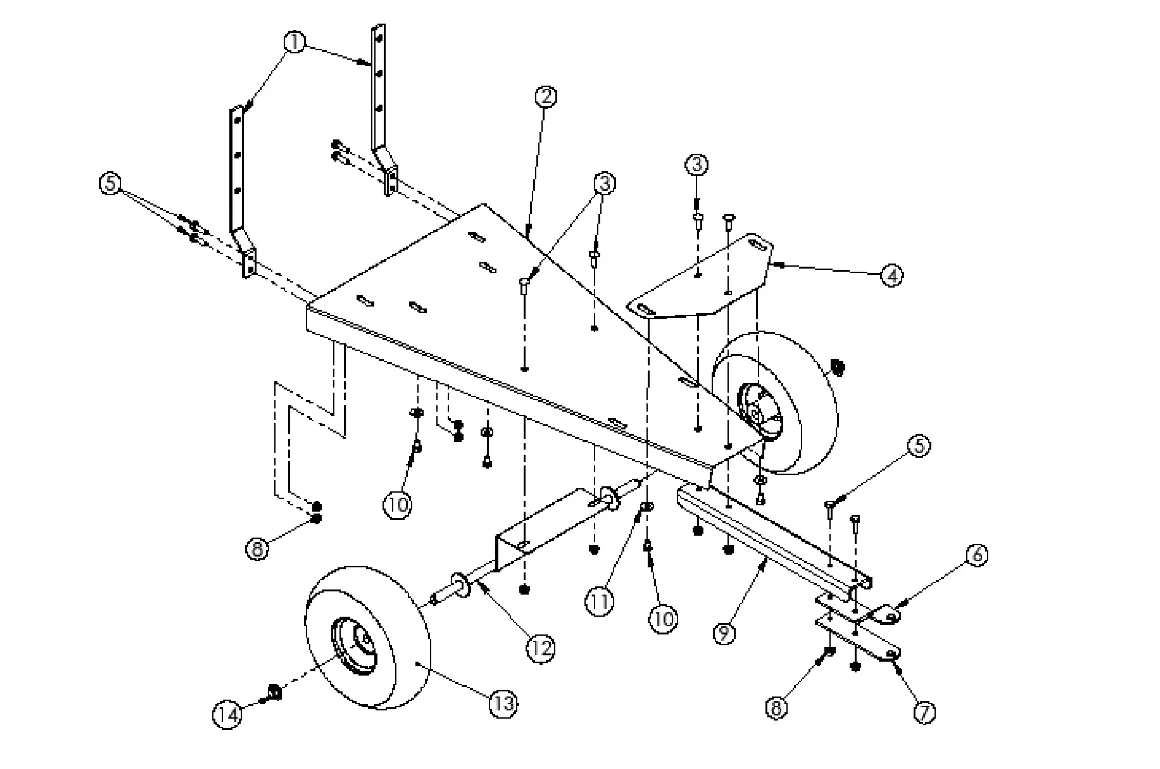

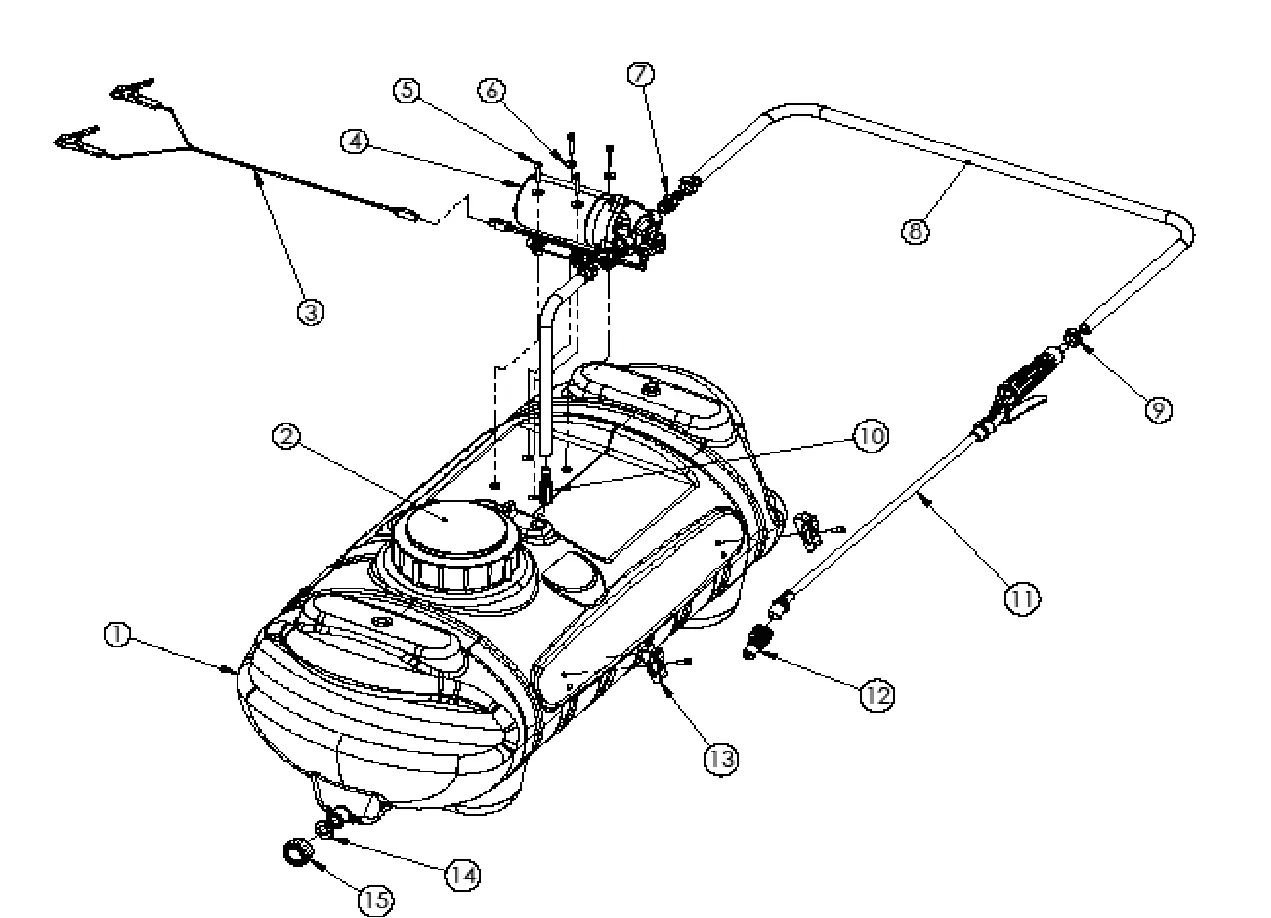

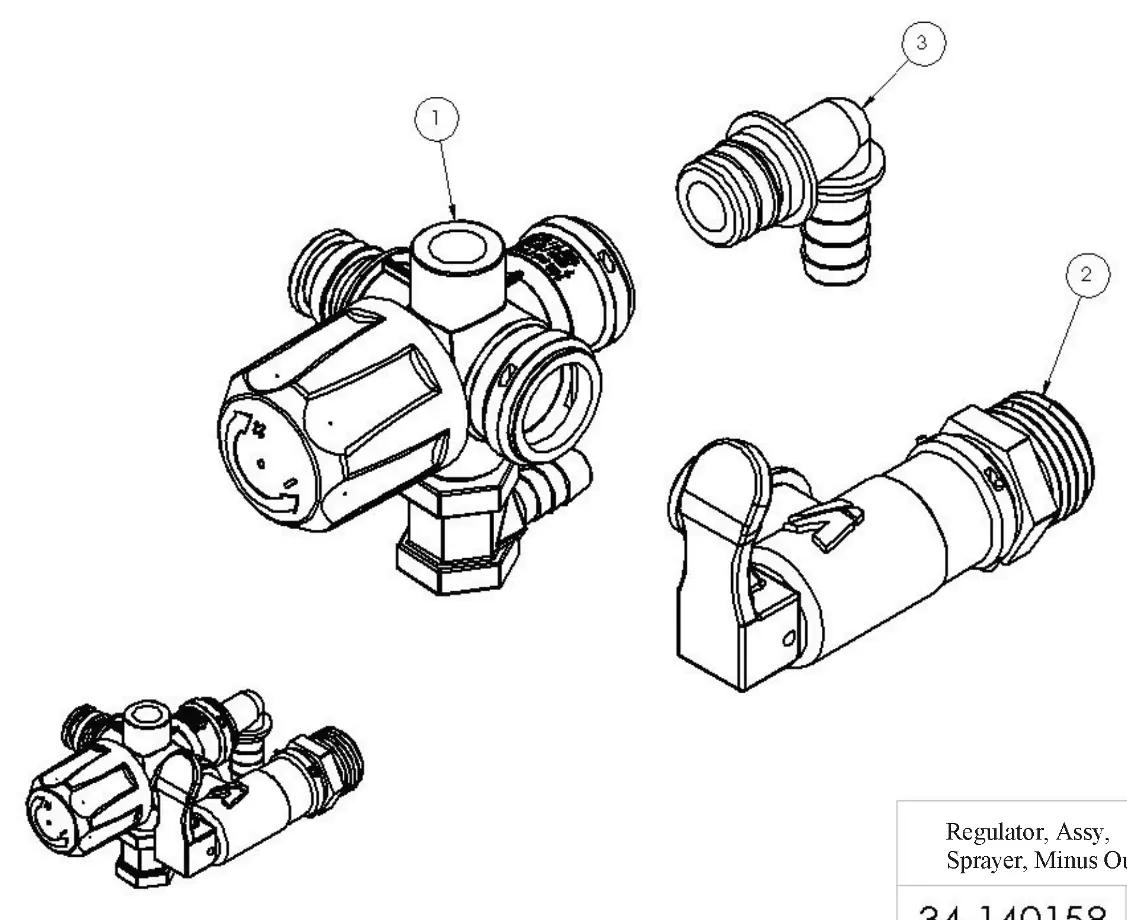

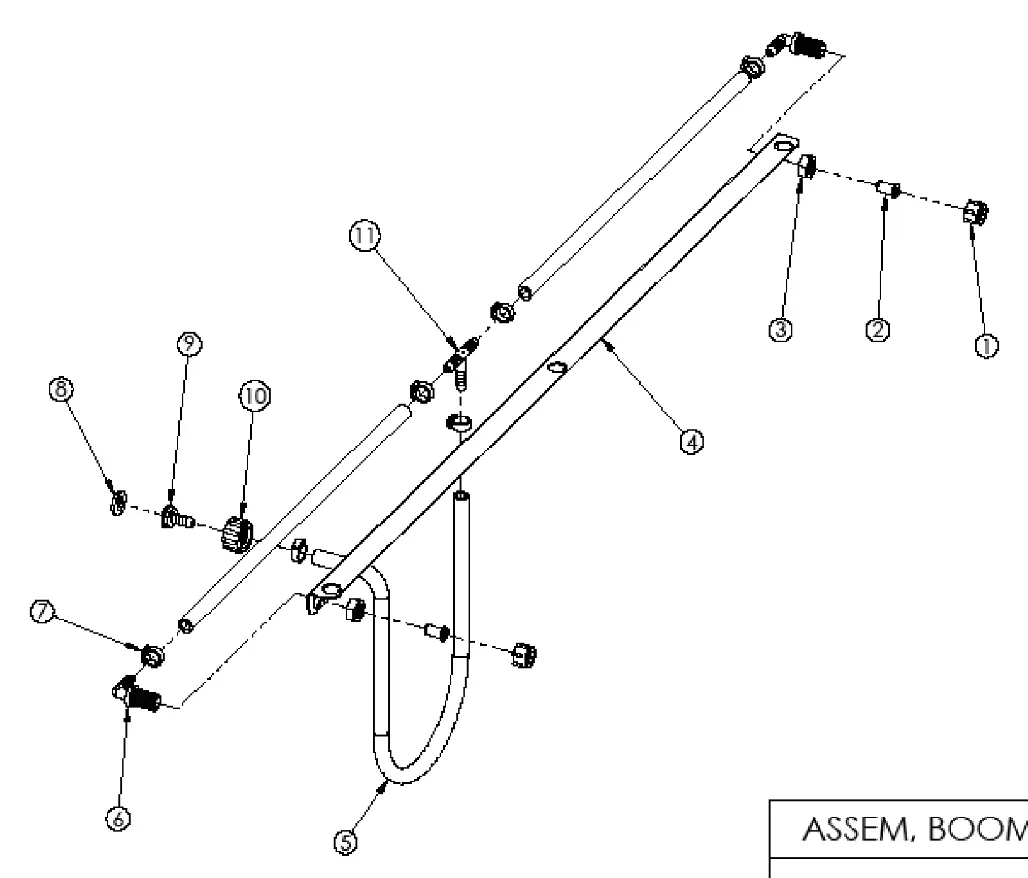

Die Anleitung enthält detaillierte Explosionszeichnungen und Stücklisten für das Sprühgerät, den Rahmen, den Ausleger und die Reglereinheit. Verwenden Sie bei der Bestellung von Ersatzteilen immer die korrekte Teilenummer und Beschreibung.
