Ersatzteilliste für Bosch EasyImpact 18V-40 Schlagbohrschrauber
Detaillierte Ersatzteilliste und Explosionszeichnung für den Bosch EasyImpact 18V-40 Schlagbohrschrauber. Finden Sie Informationen zu Bauteilen, Drehmomentwerten und Montageübersichten für das Modell 3 603 JD8 100.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine technische Ersatzteilliste mit Explosionszeichnungen für den Bosch EasyImpact 18V-40 Schlagbohrschrauber (Modellnummer 3 603 JD8 100). Es dient primär der Identifikation von Bauteilen und der korrekten Montage unter Einhaltung spezifischer Drehmomentwerte.
Explosionszeichnung und Bauteile
Die Anleitung enthält detaillierte Explosionszeichnungen, die den Aufbau des Geräts verdeutlichen:
- Hauptgerät: Darstellung der Gehäuseteile, des Motors, des Getriebes und des Bohrfutters.

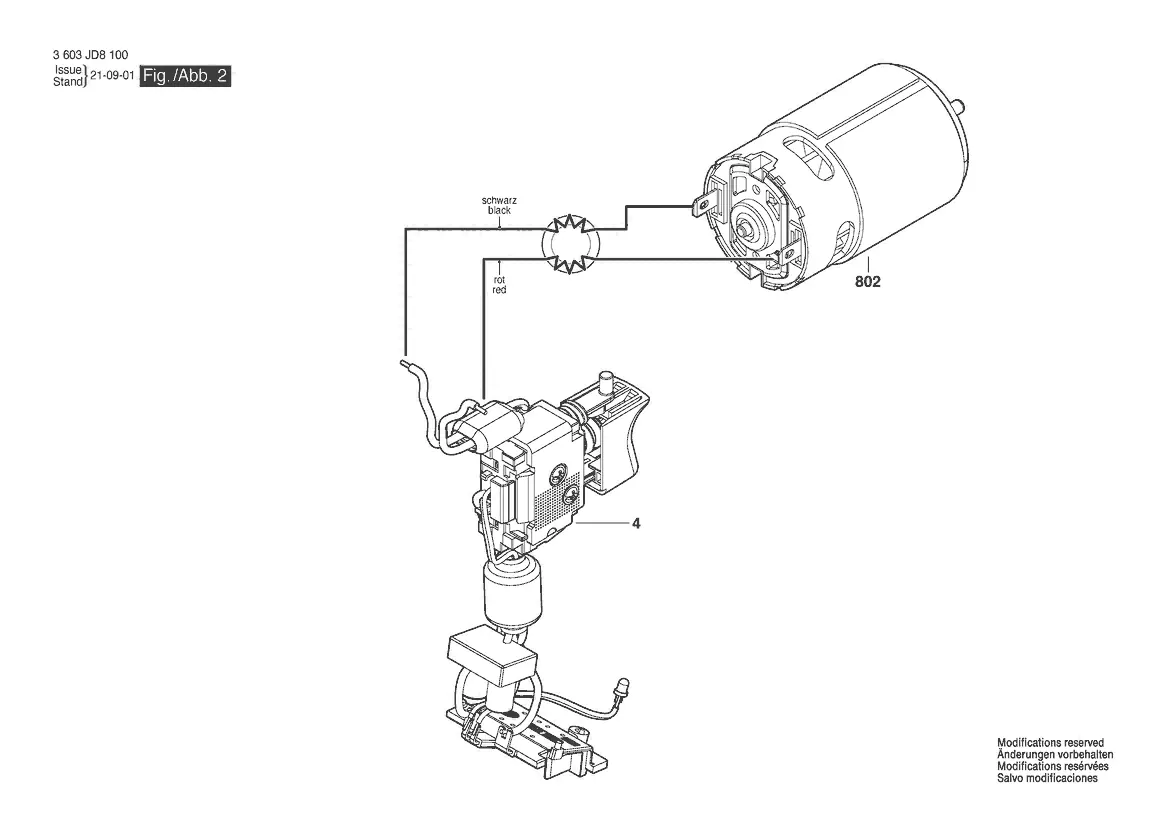

- Verkabelung: Schematische Darstellung der elektrischen Verbindungen zwischen Motor und Schaltereinheit.
- Zubehör: Darstellung des Transportkoffers.
Drehmomentwerte
Für die fachgerechte Montage sind spezifische Anzugsmomente für verschiedene Bauteile definiert:
- Pos. 25: 10 - 20 Nm
- Pos. 54: 1,1 - 1,3 Nm
- Pos. 101: 0,9 - 1,1 Nm
- Pos. 107: 2,0 - 2,5 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Technische Daten in der Praxis
- Anzugsmomente
- Vorgeschriebene Drehmomentbereiche für die Schraubverbindungen bei der Montage der Bauteile.
Abbildungen und Diagramme

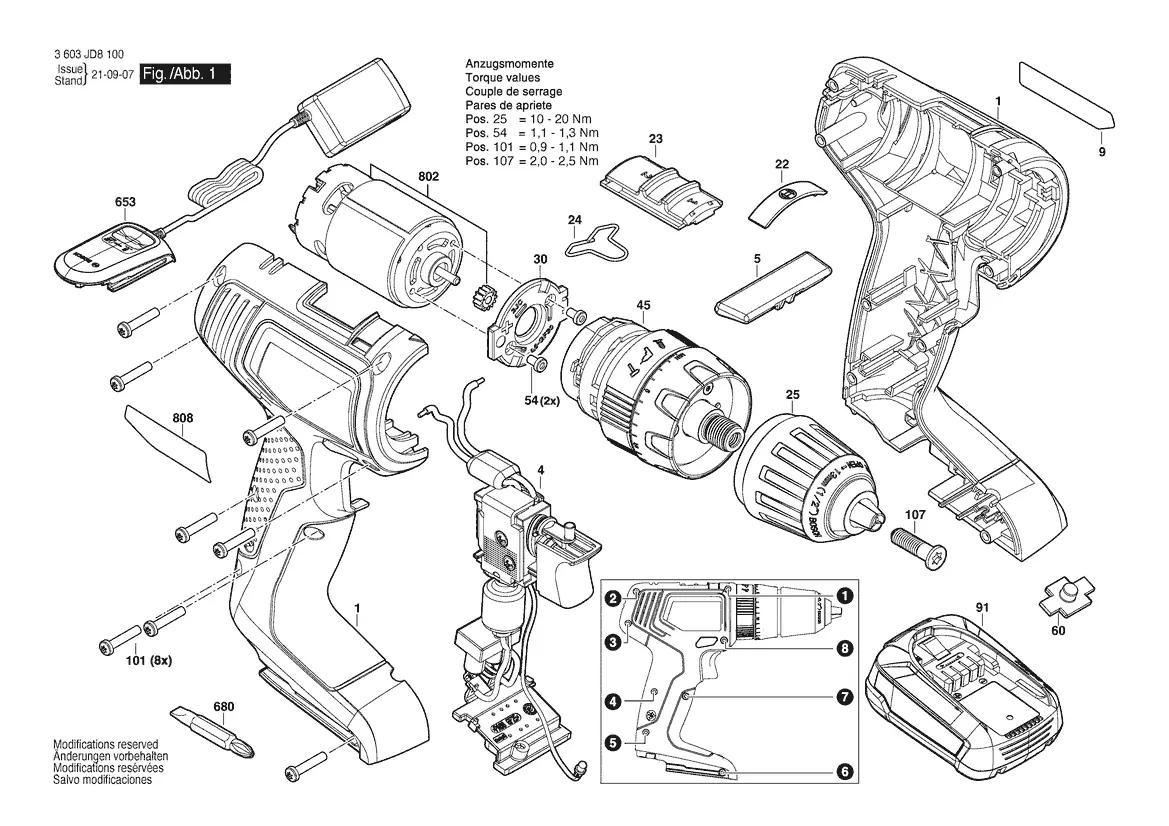

- Die Explosionszeichnung zeigt die Anordnung der Bauteile des Schlagbohrschraubers.
- Die Zeichnung enthält spezifische Drehmomentwerte für die Montage der Komponenten.
