Bedienungsanleitung für Bosch EasyLevel Linienlaser

Wichtige Informationen aus der Anleitung

Der Bosch EasyLevel ist ein Linienlaser, der für die Ermittlung und Überprüfung von waagerechten und senkrechten Linien im Innenbereich konzipiert ist. Bitte lesen Sie vor der ersten Inbetriebnahme die Sicherheitshinweise sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

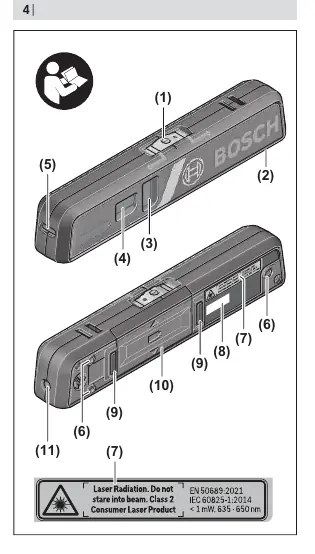

Produktbeschreibung

Das Gerät verfügt über folgende Komponenten:

• Ein-/Ausschalter mit Wahl der Betriebsart
• Aluminium-Auflagefläche
• Libellen für senkrechtes und waagerechtes Ausrichten
• Laser-Austrittsöffnungen für Linien- und Punktbetrieb
• Magneten zur Befestigung
• Halterung mit Justierschraube

Montage

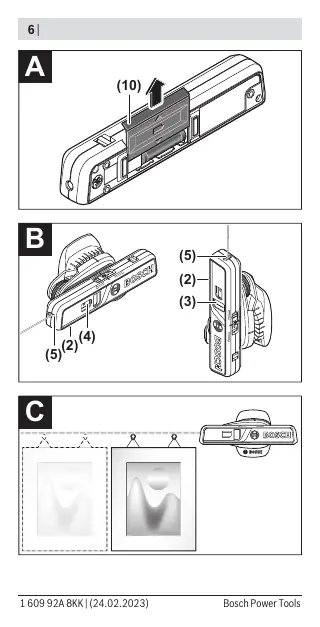

Batterien einsetzen/wechseln:

1. Schieben Sie den Batteriefachdeckel in Pfeilrichtung vom Batteriefach.
2. Setzen Sie die Batterien unter Beachtung der richtigen Polung ein.
3. Verwenden Sie nur Alkali-Mangan-Batterien eines Herstellers mit gleicher Kapazität.

Betrieb

Ein-/Ausschalten:

• Schieben Sie den Ein-/Ausschalter in die Position für Linienbetrieb (—) oder Punktbetrieb (●).
• Zum Ausschalten schieben Sie den Schalter in die Mittelstellung.

Messfunktionen:

• Waagerechtes Ausrichten: Die Aluminium-Auflagefläche muss nach unten zeigen. Richten Sie das Gerät mithilfe der Libelle für waagerechtes Ausrichten aus.
• Senkrechtes Ausrichten: Die Laser-Austrittsöffnung für Linienbetrieb muss nach oben und die Aluminium-Auflagefläche zur Seite zeigen. Richten Sie das Gerät mithilfe der Libelle für senkrechtes Ausrichten aus.
• Höhenübertragung: Nutzen Sie die Halterung und den Laserpunkt, um Höhen auf verschiedene Wände zu übertragen.

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösungsmittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.
