Bedienungsanleitung für das Bosch GAL 18V-160 Professional Ladegerät
Schnellstartanleitung für das Bosch GAL 18V-160 Professional Ladegerät. Erfahren Sie alles über Lademodi, Wandmontage, Fehlerbehebung und Sicherheitshinweise.
PDF-Quelle: polski · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Bosch GAL 18V-160 Professional ist ein Schnellladegerät für Bosch Li-Ionen-Akkus und AMPShare-Partnerakkus. Es bietet drei Lademodi (Standard, Power Boost, Lebensdauer) und kann an der Wand montiert werden. S. 5, 6
Wichtigste Schritte
- Lademodus wählen S. 6
Erste Inbetriebnahme
- Netzstecker in Steckdose stecken und Akku in den Ladeschacht (1) einsetzen. S. 6
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Akku wird nicht geladen, rote LED (4) blinkt
Interner Fehler. Akku neu einsetzen, Stecker ziehen und wieder einstecken. Wenn Fehler bleibt, Bosch-Service kontaktieren.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ladestrom | 16 A | Maximaler Ladestrom | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 5
- Technische Daten S. 5
- Ladevorgang S. 6
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Bosch GAL 18V-160 Professional ist ein Schnellladegerät für Bosch Li-Ionen-Akkus und Akkus von AMPShare-Partnern. Es bietet drei verschiedene Lademodi und kann sowohl auf einem Tisch als auch an der Wand montiert betrieben werden.
Sicherheitshinweise
- Nur in geschlossenen Räumen verwenden und vor Nässe schützen.
- Vor jeder Benutzung Ladegerät, Kabel und Stecker auf Schäden prüfen.
- Nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien) betreiben.
- Lüftungsschlitze nicht abdecken, um Überhitzung zu vermeiden.
Ladevorgang
Der Ladevorgang beginnt automatisch, sobald der Netzstecker in der Steckdose steckt und der Akku in den Ladeschacht (1) eingesetzt wird. Das Laden ist nur möglich, wenn die Akkutemperatur im zulässigen Bereich von 0–45 °C liegt.
Ladeverfahren
Sie können zwischen drei Lademodi wählen. Drücken Sie die Taste MODE (3), um zu wechseln:
- Standard Lademodus
- Power Boost Lademodus
- Lebensdauer Lademodus
Wandmontage
Das Ladegerät kann hängend an der Wand betrieben werden. Bohren Sie hierfür zwei Löcher im Abstand von 86 mm. Verwenden Sie Rundkopfschrauben mit einem Durchmesser von 5 mm bis max. 6,5 mm.
Fehlerbehebung
- Akku wird nicht geladen und rote Anzeige (4) blinkt: Interner Fehler. Akku vollständig einsetzen, Netzstecker ziehen und wieder einstecken. Bei erneutem Fehler Bosch-Kundendienst kontaktieren.
- Keine Anzeige leuchtet: Steckdose, Netzkabel oder Ladegerät defekt. Netzspannung prüfen.
Technische Daten
- Ladestrom: 16 A
- Akku-Ladespannung: 14,4–18 V (automatische Erkennung)
- Schutzklasse: II
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Akku wird nicht geladen, rote LED (4) blinkt
Interner Fehler. Akku neu einsetzen, Stecker ziehen und wieder einstecken. Wenn der Fehler erneut auftritt, Ladegerät vom Bosch-Kundendienst prüfen lassen.
Keine Anzeige leuchtet
Steckdose, Netzkabel oder Ladegerät defekt. Netzspannung prüfen.
Vor der Verwendung
- Netzspannung prüfen
- Ladegerät, Kabel und Stecker auf Beschädigungen prüfen
- Akku auf korrekten Sitz im Ladeschacht prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Akku-Ladespannung
- 14,4–18 V (automatische Erkennung)

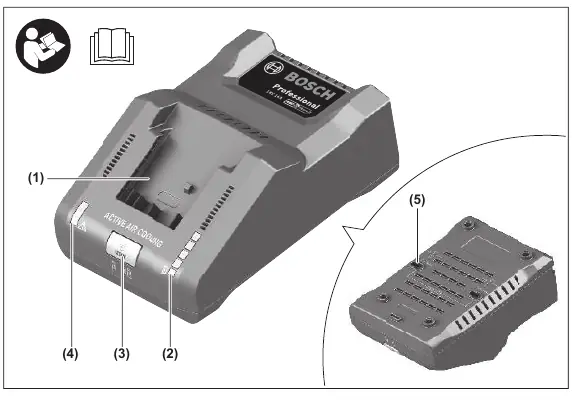

Abbildungen und Diagramme
- (1) Ladeschacht
- (2) Grüne Ladezustandsanzeige
- (3) Taste MODE
- (4) Rote Anzeige Temperaturüberwachung/Fehler
- (5) Wandaufhängung
Modellkompatibilität
- Geeignet für Bosch Li-Ionen-Akkus
- Geeignet für Akkus von AMPShare-Partnern
- Mindestkapazität 1,3 Ah
