Ersatzteilliste für Bosch GHE 18V-60 (II) Heckenschere
Detaillierte Ersatzteilliste und Explosionszeichnungen für die Bosch GHE 18V-60 (II) Heckenschere. Identifizieren Sie Bauteile und finden Sie die passenden offiziellen Teilenummern für Reparaturen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste für die Bosch GHE 18V-60 (II) Heckenschere. Es enthält keine Bedienungsanleitung, sondern dient der Identifikation von Bauteilen für Wartungs- und Reparaturzwecke.
Explosionszeichnungen

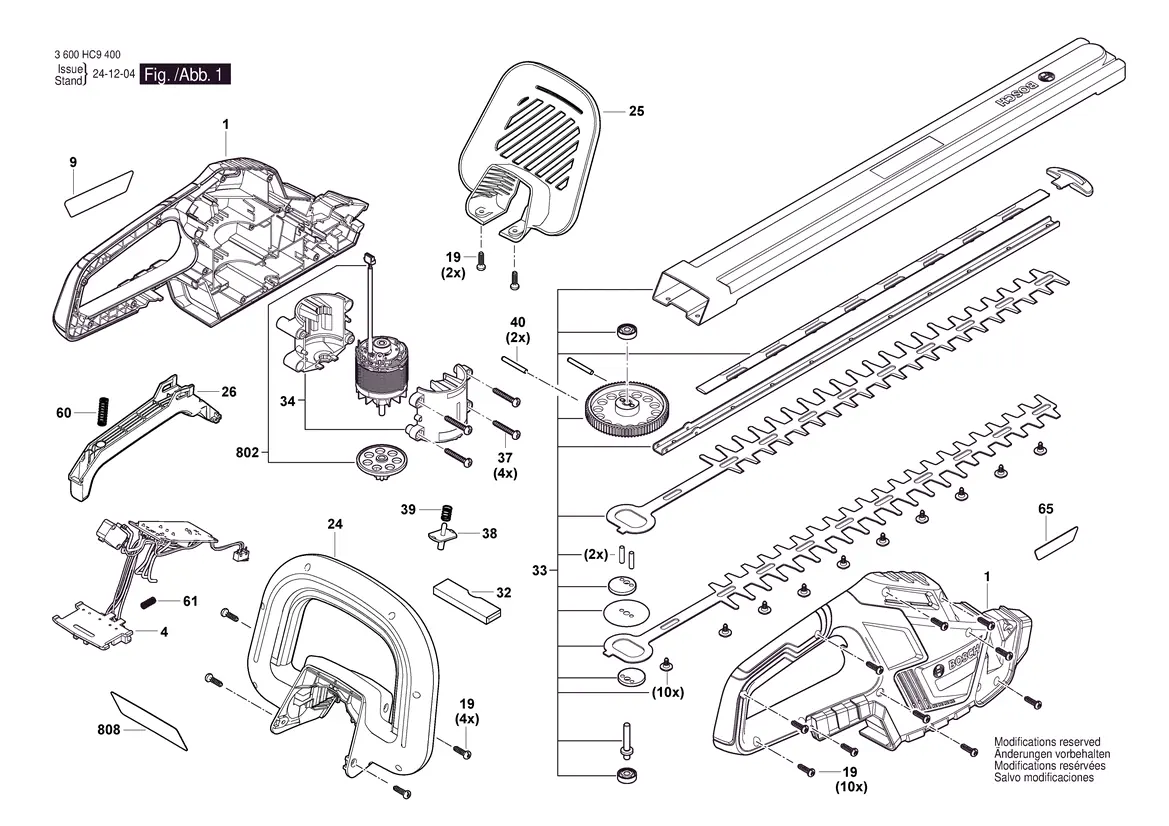

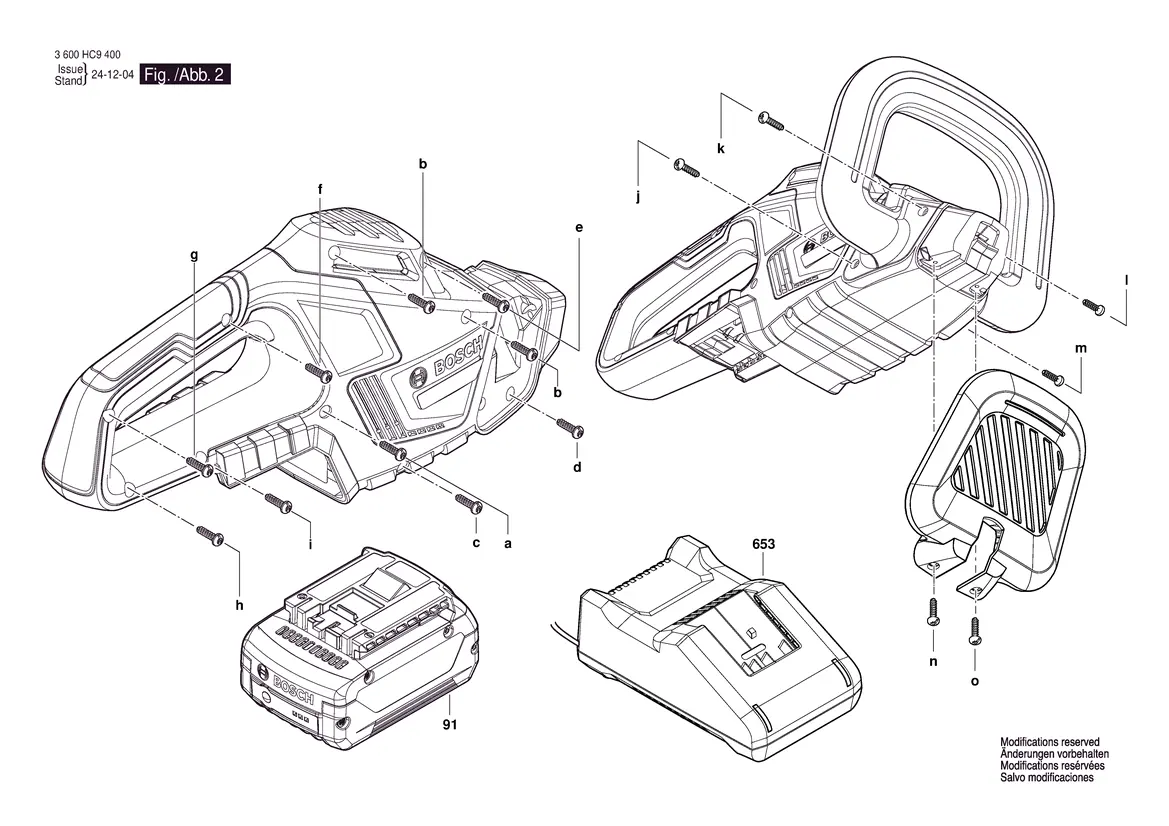

Die Explosionszeichnungen auf den Seiten 1 und 2 veranschaulichen den Aufbau des Geräts. Jedes Bauteil ist mit einer Positionsnummer versehen, die direkt mit der Ersatzteilliste korrespondiert.
Liste der Ersatzteile
Auf Seite 3 finden Sie die tabellarische Auflistung aller verfügbaren Ersatzteile. Die Tabelle enthält folgende Informationen:
- Item: Die Positionsnummer, die in der Explosionszeichnung verwendet wird.
- Part Number: Die offizielle Bosch-Teilenummer für die Bestellung.
- Description: Die Bezeichnung des Bauteils.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Anordnung der Bauteile.
- Die Nummern in den Zeichnungen entsprechen den Positionen in der Ersatzteilliste.
- Verwenden Sie die 'Part Number' für die Bestellung von Ersatzteilen.
Modellkompatibilität
- Dieses Dokument ist spezifisch für das Modell GHE 18V-60 (II) mit der Maschinennummer 3 600 HC9 400.
