Ersatzteilliste für Bosch GHE 18V-50 (II) Heckenschere
Detaillierte Explosionszeichnungen und Ersatzteilliste für die Bosch GHE 18V-50 (II) Heckenschere. Nutzen Sie dieses Dokument zur Identifikation von Bauteilen und zur Montageübersicht.
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste und Explosionszeichnung für die Bosch GHE 18V-50 (II) Heckenschere. Es dient ausschließlich der Identifikation von Bauteilen und der Veranschaulichung der Montagestruktur des Geräts. Das Dokument enthält keine Bedienungsanleitung, Wartungshinweise oder Sicherheitsprotokolle.
Explosionszeichnungen
Die enthaltenen Zeichnungen bieten eine detaillierte Übersicht über die interne Mechanik und das Gehäuse der Heckenschere. Jedes Bauteil ist nummeriert, um die Identifikation bei der Bestellung von Ersatzteilen zu erleichtern. Die Abbildungen zeigen sowohl die internen Antriebskomponenten als auch die äußeren Gehäuseteile und deren Zusammenbau.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Abbildungen und Diagramme

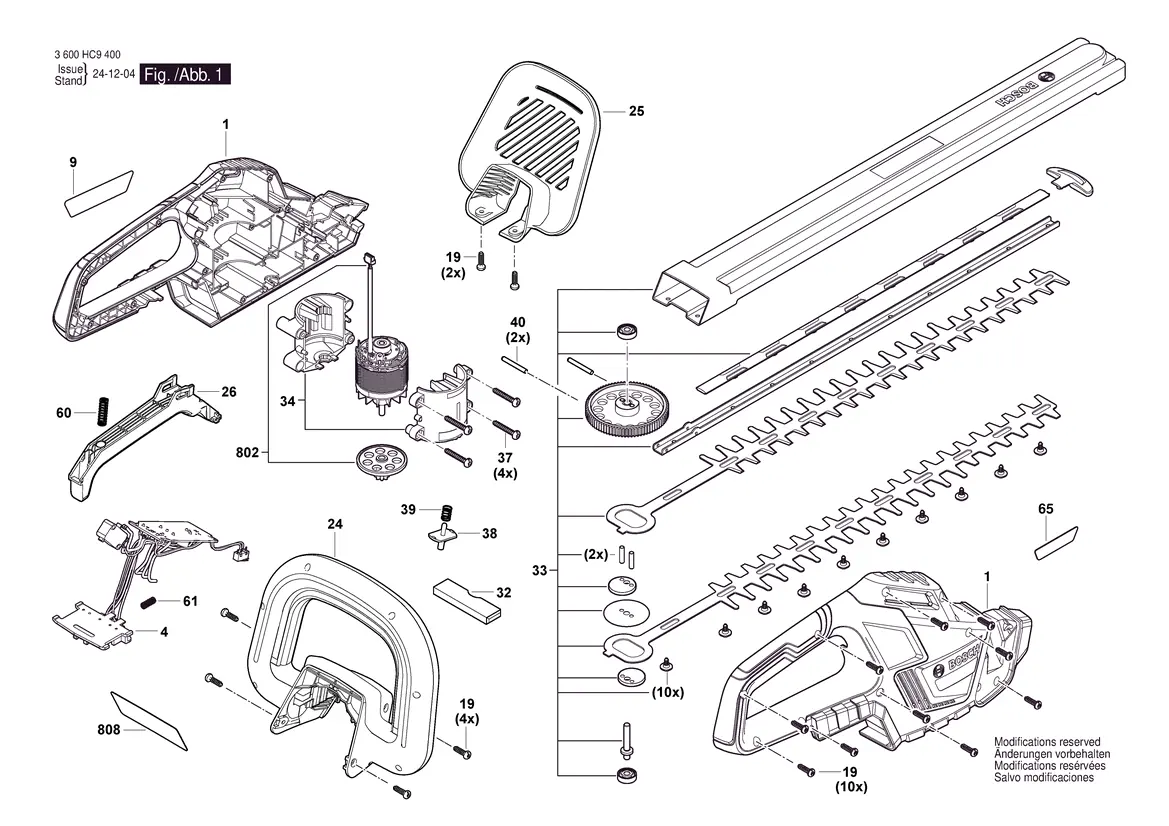

- Die Explosionszeichnung auf Seite 2 zeigt die internen mechanischen Komponenten, den Motor und das Getriebe.
- Die Explosionszeichnung auf Seite 3 zeigt die Gehäuseteile, den Akku-Anschluss und die Montageanordnung der äußeren Komponenten.
Modellkompatibilität
- Dieses Dokument ist spezifisch für das Modell GHE 18V-50 (II) mit der Sachnummer 3 600 HC9 600.
