Bedienungsanleitung für Bosch AdvancedPrune 18V-45 Astschere

Vollständige Bedienungsanleitung für die Bosch AdvancedPrune 18V-45 Astschere. Erfahren Sie alles über Montage, Betrieb, Sicherheit, Wartung und Fehlerbehebung für dieses akkubetriebene Gartengerät.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Bosch AdvancedPrune 18V-45 ist eine akkubetriebene Astschere für den privaten Gebrauch zum Schneiden von Zweigen und Pflanzen mit einem Durchmesser von bis zu 45 mm (Weichholz) bzw. 35 mm (Hartholz). S. 17, 26

Wichtigste Schritte

  • Montage des Schneidkopfes S. 19, 27
  • Montage der Verlängerung S. 19, 27

Erste Inbetriebnahme

  • Vor der Arbeit einen vollständigen Schneidezyklus durchführen, um eine vollständige Verbindung des Gestänges zu prüfen. S. 19, 27

Probleme und Lösungen

LEDs blinken

Ast zu hart (dünneren Bereich wählen) oder Akku/Gerät überhitzt (abkühlen lassen).

S. 20, 28

Technische Daten

Parameter Wert Hinweis Seiten
Max. Schneidleistung 45 mm (Weiches Holz) / 35 mm (Hartes Holz) Maximale Dicke der zu schneidenden Äste. S. 18, 26

Wo es im PDF steht

  • Sicherheitshinweise S. 14, 15, 16, 17
  • Fehlersuche S. 20, 21
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten Seite 3 Montage des Schneidkopfes Seite 4 Montage der Verlängerung Seite 5 Akku-Ladezustandsanzeige Seite 8 Bedienung des 360°-Auslösers Seite 9

Wichtige Informationen aus der Anleitung

Die Bosch AdvancedPrune 18V-45 ist eine akkubetriebene Astschere für den privaten Gebrauch. Sie ist für das Schneiden von Zweigen und Pflanzen mit einem Durchmesser von bis zu 45 mm (Weichholz) bzw. 35 mm (Hartholz) vorgesehen. Es darf nur eine Verlängerungsstange verwendet werden. Vor der Arbeit ist ein vollständiger Schneidezyklus durchzuführen, um die Verbindung des Gestänges zu prüfen.

Produktbeschreibung

Das Gerät besteht aus folgenden Hauptkomponenten:

Übersicht der Komponenten
Übersicht der Komponenten
  • Klinge
  • Haken
  • Schneidkopf
  • Befestigung
  • Zusätzlicher Griff
  • 360°-Auslöser
  • Akku-Ladezustandsanzeige
  • Verlängerung

Montage

Montage/Demontage Schneidkopf: Schieben Sie den Schneidkopf in das Gerät und richten Sie die Pfeile aus. Drücken Sie den Schneidkopf fest in das Gerät und drehen Sie die Befestigung nach rechts, um ihn zu fixieren. Zur Demontage schrauben Sie die Befestigung ab, fassen den roten Drehverschluss und ziehen den Schneidkopf ab.

Montage des Schneidkopfes
Montage des Schneidkopfes
Montage der Verlängerung
Montage der Verlängerung

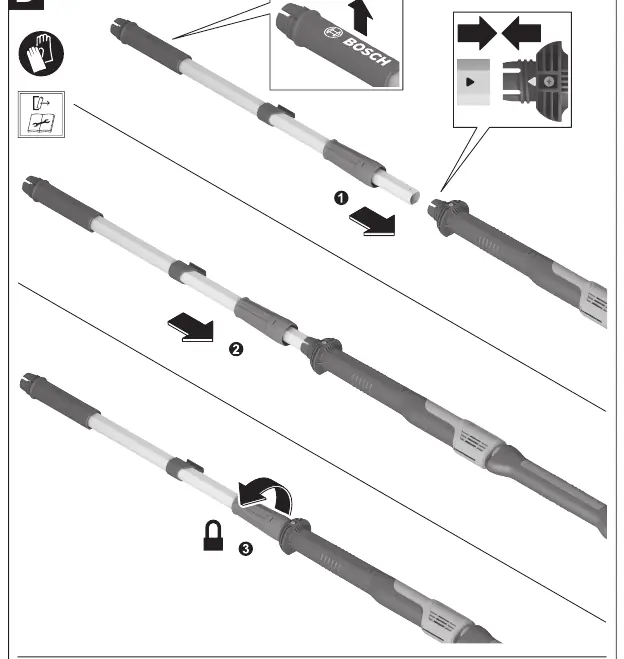

Montage/Demontage Verlängerung: Entfernen Sie den Schneidkopf. Schieben Sie die Verlängerung in das Gerät und drücken Sie sie fest. Drehen Sie die Befestigung nach rechts, um die Verlängerung zu fixieren. Schieben Sie anschließend den Schneidkopf auf die Verlängerung und fixieren Sie ihn ebenfalls mit der Befestigung.

Inbetriebnahme

Setzen Sie den geladenen Akku ein und stellen Sie sicher, dass er vollständig eingerastet ist. Die Akku-Ladezustandsanzeige signalisiert bei eingeschaltetem Gerät die verfügbare Kapazität oder eine Überlastung.

Akku-Ladezustandsanzeige
Akku-Ladezustandsanzeige

Betrieb

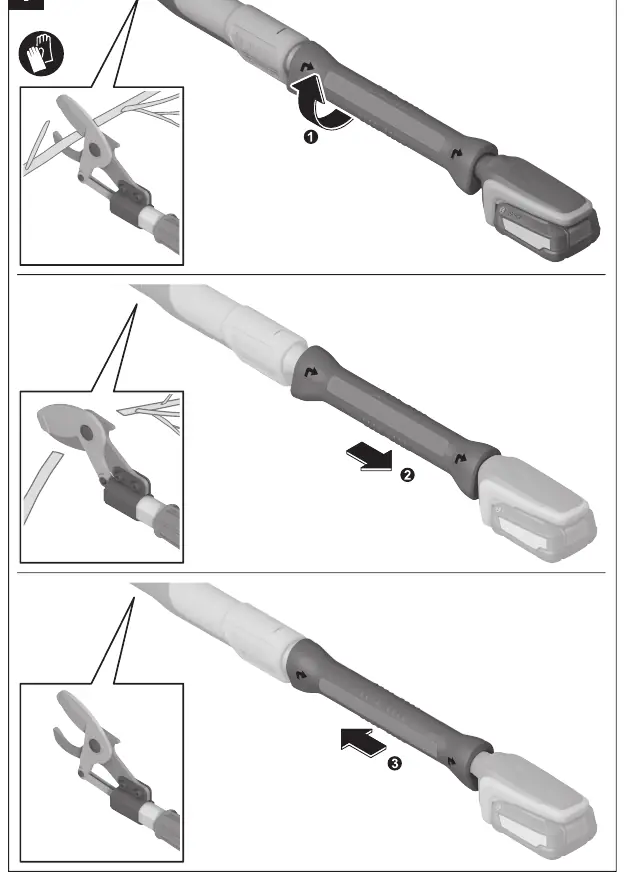

Aktivieren Sie den 360°-Auslöser durch Drehen im Uhrzeigersinn und ziehen Sie ihn vorsichtig nach hinten, um die Klingen zu betätigen. Beim Loslassen des Auslösers öffnen sich die Klingen automatisch.

Bedienung des 360°-Auslösers
Bedienung des 360°-Auslösers

Arbeitshinweise

Bedienen Sie das Gerät nicht in ungünstiger Körperhaltung. Arbeiten Sie immer mit beiden Händen am Gerät. Nutzen Sie den Haken, um bereits abgeschnittene, verwickelte Äste zu sich zu ziehen. Wenn die Klinge in einem Ast stecken bleibt, schwenken Sie das Werkzeug leicht in Schneidrichtung hin und her.

Wartung und Reinigung

Halten Sie das Produkt und die Lüftungsschlitze sauber. Reinigen Sie die Klinge nach Gebrauch mit einem feuchten Tuch. Tragen Sie vor und nach dem Gebrauch Schmiermittelspray auf. Lagern Sie das Produkt an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern.

Fehlersuche

Bei blinkenden LEDs prüfen Sie, ob der Ast zu hart ist oder Akku/Gerät überhitzt sind. Wenn der Schneidkopf nicht funktioniert, prüfen Sie die Montage und ob Schmutz auf der Klinge ist. Bei geringer Schneidleistung sind die Klingen möglicherweise stumpf oder defekt.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil
Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

LEDs blinken

Ast ist zu hart zum Schneiden (dünneren Astbereich wählen) oder Akku/Gerät überhitzt (abkühlen lassen).

Schneidkopf funktioniert nicht oder schließt nicht

Internes Antriebsgestänge nicht vollständig eingerastet (manuell zusammendrücken) oder Schneidkopf/Verlängerung falsch montiert.

Gerät stoppt beim Schneiden

Ast zu hart, Akkuladung zu gering, Gerät überhitzt oder Klingen stumpf/kaputt.

Vor der Verwendung

  • Akku vollständig geladen und korrekt eingesetzt.
  • Klingen auf Schärfe und Beschädigungen prüfen.
  • Schneidkopf und Verlängerung korrekt montiert und fixiert.
  • Vollständigen Schneidezyklus ohne Last durchführen.
  • Persönliche Schutzausrüstung (Augen-/Kopfschutz, Handschuhe) tragen.

Technische Daten in der Praxis

Max. Schneidleistung
45 mm bei Weichholz, 35 mm bei Hartholz.

Abbildungen und Diagramme

  • A: Übersicht der Komponenten.
  • B-C: Montage und Demontage des Schneidkopfes.
  • D-E: Montage und Demontage der Verlängerung.
  • G: Einsetzen und Entnehmen des Akkus.
  • H: Akku-Ladezustandsanzeige.

Modellkompatibilität

  • Nur eine Verlängerungsstange verwenden.
  • Nur originale Bosch-Akkus und -Zubehörteile verwenden.
