Bedienungsanleitung für den Akku-Schrauber Bosch GTB 18V-45 Professional
Schnellstartanleitung für den Akku-Schrauber Bosch GTB 18V-45 Professional. Erfahren Sie alles über Montage, PowerSAVE-Modus, Tiefeneinstellung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch GTB 18V-45 ist ein Akku-Schrauber zum Eindrehen und Lösen von Schrauben. Er verfügt über einen PowerSAVE-Modus und einen einstellbaren Tiefenanschlag. S. 7, 9, 10
Wichtigste Schritte
- Einschraubtiefe einstellen S. 10
Erste Inbetriebnahme
- Akku vollständig laden S. 8
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Motor läuft nicht
Prüfen Sie den Akku-Ladezustand und ob der PowerSAVE-Modus aktiv ist.
S. 9, 10Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6, 7
- Technische Daten S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Betrieb und die Wartung des Akku-Schraubers Bosch GTB 18V-45 Professional. Das Gerät ist für das Eindrehen und Lösen von Schrauben konzipiert. Bitte beachten Sie vor der ersten Inbetriebnahme die Sicherheitshinweise und laden Sie den Akku vollständig auf.

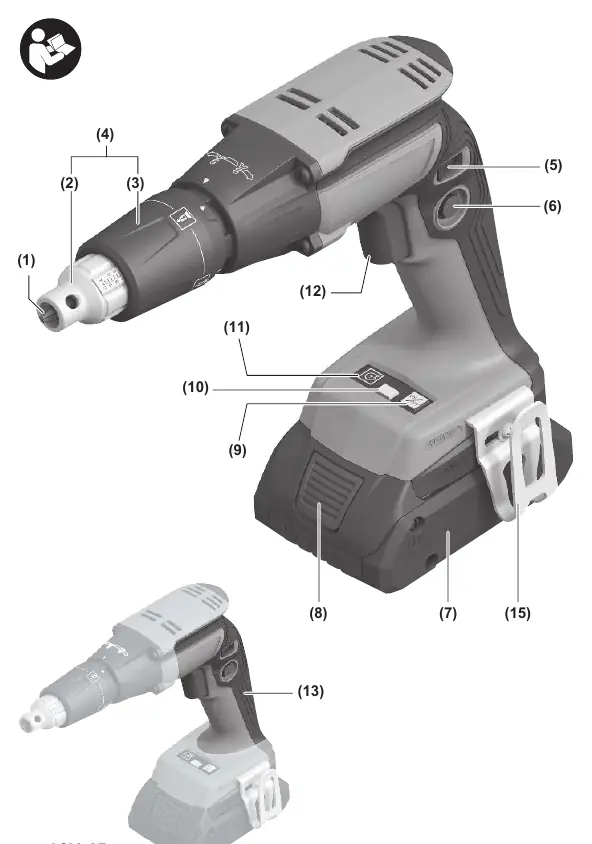

Produktbeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten:
- Schrauberbit (1)
- Anschlaghülse (2)
- Einstellhülse für Tiefenanschlag (3)
- Einziehbarer Tiefenanschlag (4)
- Drehrichtungsumschalter (5)
- Ein-/Aus-Taste PowerSAVE (9)
- LED-Anzeige PowerSAVE (11)
- Ein-/Ausschalter (12)
- Gurthalteclip (15)
Montage und Inbetriebnahme
Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel, Transport) muss der Akku entnommen werden. Der Akku wird in den Handgriff eingesetzt, bis er spürbar einrastet. Achten Sie darauf, dass der Drehrichtungsumschalter in der Mittelstellung steht, um ein unbeabsichtigtes Einschalten zu verhindern.
Bedienung
PowerSAVE-Modus
Der PowerSAVE-Modus wird durch kurzes Drücken der Taste (9) aktiviert. Die LED (11) leuchtet auf. Nach dem Einschalten und Verriegeln des Ein-/Ausschalters bleibt der Motor deaktiviert, bis das Werkzeug leicht in das Werkstück gedrückt wird.
Einschraubtiefe einstellen
Mit der Einstellhülse (3) kann die Einschraubtiefe des Schraubenkopfes vorgewählt werden. Drehen im Uhrzeigersinn erhöht die Tiefe, gegen den Uhrzeigersinn verringert sie diese.
Tiefenanschlag
Zum Lösen von Schrauben kann der Tiefenanschlag (4) durch Ausrichten der Pfeile und Zurückziehen der Einstellhülse (3) in eine Position gebracht werden, in der das Schrauberbit frei liegt.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Bei Defekten am Akku wenden Sie sich bitte an eine autorisierte Kundendienststelle.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Motor startet nicht im PowerSAVE-Modus
Drücken Sie das Werkzeug leicht in das Werkstück, um den Motor zu aktivieren.
Schraubtiefe ist nicht korrekt
Stellen Sie die Einschraubtiefe mit der Einstellhülse (3) nach.
Vor der Verwendung
- Akku vollständig laden
- Drehrichtungsumschalter in Mittelstellung prüfen
- Passendes Schrauberbit einsetzen
- Tiefenanschlag auf gewünschte Tiefe einstellen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leerlaufdrehzahl
- 0 – 4500 min-1
- Max. Drehmoment (weich)
- 6,0 Nm
- Werkzeugaufnahme
- 1/4" Innensechskant
Abbildungen und Diagramme
- Bild A: Werkzeugwechsel
- Bild B: Einschraubtiefe einstellen
- Bild C: PowerSAVE-Modus
- Bild D: Tiefenanschlag lösen
Modellkompatibilität
- Verwenden Sie nur die in den technischen Daten aufgeführten Ladegeräte.
- Nur für den Einsatz mit Bosch Li-Ionen-Akkus (GBA 18V, ProCORE18V).
