Ersatzteilliste für Akku-Schlagbohrschrauber Bosch GSB 18V-65
Detaillierte Ersatzteilliste und Explosionszeichnung für den Akku-Schlagbohrschrauber Bosch GSB 18V-65. Finden Sie die passenden Artikelnummern für Gehäuse, Motor, Getriebe und Zubehör.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält die offizielle Ersatzteilliste und Explosionszeichnungen für den Akku-Schlagbohrschrauber Bosch GSB 18V-65. Es dient der Identifizierung von Bauteilen für Reparatur- und Wartungszwecke. Nutzen Sie die Positionsnummern aus der Zeichnung, um die entsprechenden Artikelnummern in der Tabelle zu finden.

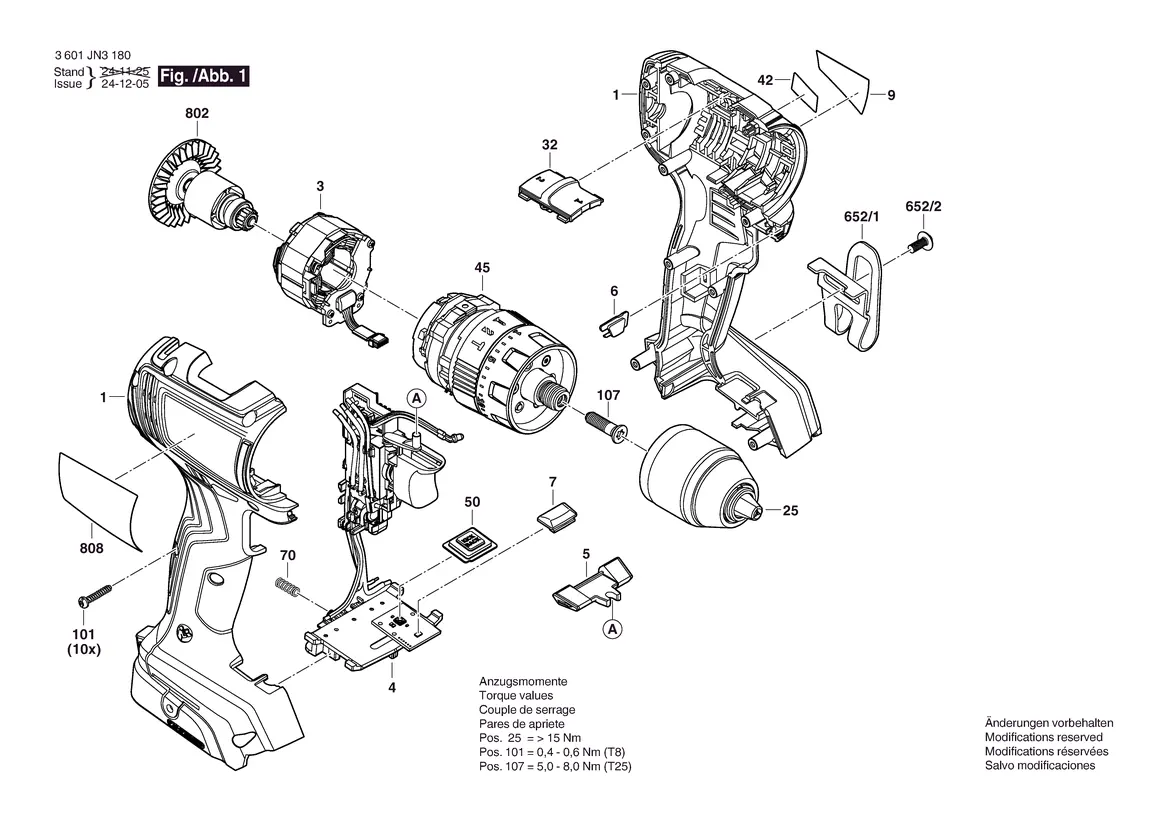

Explosionszeichnung und Bauteile
Die Explosionszeichnung zeigt die interne Struktur des Geräts, einschließlich Gehäuse, Motor, Getriebe und Schaltereinheit. Jedes Bauteil ist mit einer Positionsnummer versehen, die der Tabelle der Ersatzteile entspricht. Dies hilft bei der korrekten Zuordnung der benötigten Ersatzteile.
Ersatzteilliste
Die Liste enthält die Artikelnummern für die Bestellung von Ersatzteilen. Wichtige Komponenten sind unter anderem:
- Gehäuse
- Stator
- Elektronikmodul
- Getriebe
- Schnellspannbohrfutter
- Akkus und Ladegeräte
Technische Hinweise zu Anzugsmomenten
Bei der Montage oder Reparatur sind die folgenden Anzugsmomente für Schrauben zu beachten:
- Pos. 25 (Bohrfutter): > 15 Nm
- Pos. 101 (Gehäuseschrauben): 0,4 - 0,6 Nm (Torx T8)
- Pos. 107 (Bohrfutter-Sicherungsschraube): 5,0 - 8,0 Nm (Torx T25, Linksgewinde)
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Vor der Verwendung
- Identifizieren Sie das defekte Bauteil anhand der Explosionszeichnung.
- Notieren Sie die entsprechende Positionsnummer aus der Zeichnung.
- Suchen Sie die zugehörige Artikelnummer in der Ersatzteilliste.
- Prüfen Sie, ob das Ersatzteil für Ihr spezifisches Modell (GSB 18V-65) geeignet ist.
- Beachten Sie bei der Montage die angegebenen Anzugsmomente.
Technische Daten in der Praxis
- Anzugsmoment Pos. 25
- Drehmoment für das Bohrfutter (> 15 Nm).
- Anzugsmoment Pos. 101
- Drehmoment für Gehäuseschrauben (0,4 - 0,6 Nm, Torx T8).
- Anzugsmoment Pos. 107
- Drehmoment für die Bohrfutter-Sicherungsschraube (5,0 - 8,0 Nm, Torx T25).
- Linksgewinde
- Die Schraube Pos. 107 verfügt über ein Linksgewinde.
