Bedienungsanleitung für Akku-Bohrschrauber Bosch GSR 18V-55 / GSB 18V-55

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung gilt für die Akku-Bohrschrauber Bosch GSR 18V-55 und GSB 18V-55. Sie enthält wichtige Anweisungen für den sicheren Betrieb, die Montage und die Wartung des Geräts. Bitte lesen Sie die Sicherheitshinweise vor der ersten Inbetriebnahme sorgfältig durch.

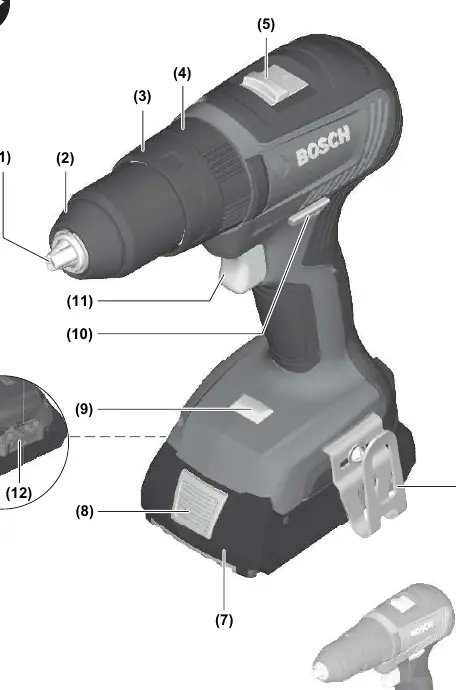

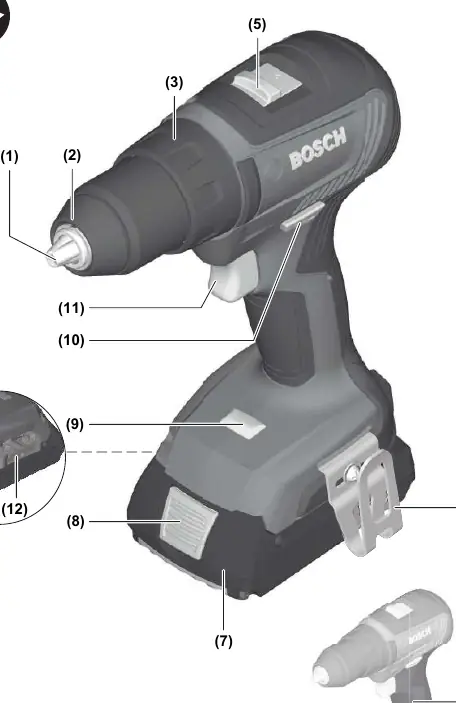

Produktbeschreibung

Die wesentlichen Komponenten des Geräts sind:

• Werkzeugaufnahme
• Schnellspannbohrfutter
• Einstellring Drehmomentvorwahl
• Einstellring Betriebsartvorwahl (nur GSB 18V-55)
• Gangwahlschalter
• Arbeitslicht (LED)
• Drehrichtungsumschalter
• Ein-/Ausschalter

Montage

Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Zum Einsetzen schieben Sie den geladenen Akku von vorn in den Fuß des Elektrowerkzeugs, bis er sicher verriegelt ist.

Betrieb

Drehrichtung einstellen: Mit dem Drehrichtungsumschalter können Sie die Drehrichtung ändern. Rechtslauf zum Bohren und Eindrehen von Schrauben, Linkslauf zum Lösen von Schrauben und Muttern.

Betriebsart einstellen:

• Bohren: Stellen Sie den Einstellring auf das Symbol „Bohren“.
• Schrauben: Stellen Sie den Einstellring auf das gewünschte Drehmoment.
• Schlagbohren (nur GSB 18V-55): Stellen Sie den Einstellring auf das Symbol „Schlagbohren“.

Drehzahl einstellen: Die Drehzahl lässt sich stufenlos durch den Druck auf den Ein-/Ausschalter regulieren.

Wartung und Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug aus dem Gerät.

Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Tragen Sie bei Schlagbohrarbeiten immer einen Gehörschutz.
