Bedienungsanleitung für Bosch GSB 120-LI / GSR 120-LI Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Dieses Handbuch enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Akku-Bohrschrauber Bosch GSB 120-LI und GSR 120-LI. Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise.

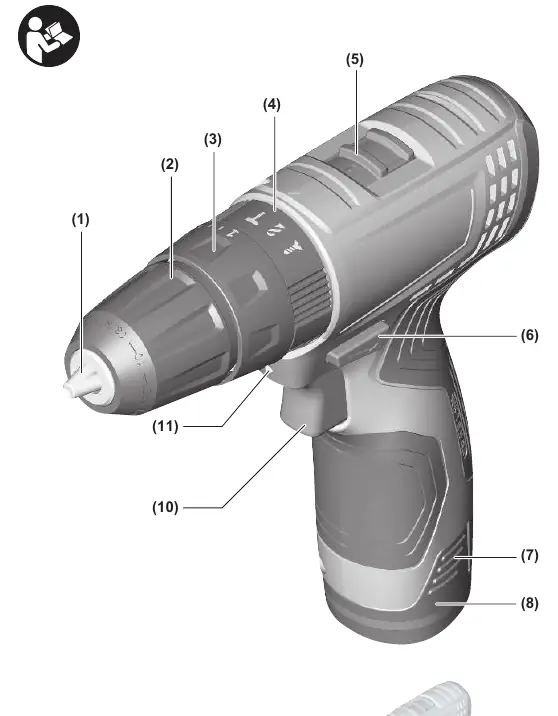

Produktbeschreibung

Die wesentlichen Komponenten des Geräts sind:

• Werkzeugaufnahme (1)
• Schnellspannbohrfutter (2)
• Einstellring Drehmomentvorwahl (3)
• Betriebsarten-Wahlschalter (4) - nur GSB 120-LI
• Gangwahlschalter (5)
• Drehrichtungsumschalter (6)
• Ein-/Ausschalter (10)

Montage

Akku entnehmen: Drücken Sie die Entriegelungstasten (7) und ziehen Sie den Akku (8) nach unten aus dem Gerät.

Werkzeugwechsel: Bei nicht gedrücktem Ein-/Ausschalter (10) ist die Bohrspindel arretiert. Öffnen Sie das Schnellspannbohrfutter (2) durch Drehen in Drehrichtung 1, setzen Sie das Werkzeug ein und drehen Sie das Futter in Drehrichtung 2 fest, bis ein Klicken zu hören ist.

Betrieb

Akku einsetzen: Schieben Sie den geladenen Akku (8) in den Griff, bis er spürbar einrastet.

Drehrichtung einstellen: Nutzen Sie den Drehrichtungsumschalter (6). Rechtslauf zum Bohren/Schrauben, Linkslauf zum Lösen.

Betriebsart einstellen: Wählen Sie zwischen Bohren, Schrauben oder (bei GSB 120-LI) Schlagbohren über den Betriebsarten-Wahlschalter (4) oder den Einstellring (3).

Gangwahl: Wählen Sie mit dem Gangwahlschalter (5) zwischen Gang I (niedrige Drehzahl) und Gang II (hohe Drehzahl).

Wartung und Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Entnehmen Sie den Akku vor allen Arbeiten am Gerät.
