Bedienungsanleitung für die Akku-Klebepistole Bosch AdvancedGlue 18V
Schnelle Hilfe und Bedienungsanleitung für die Bosch AdvancedGlue 18V Akku-Klebepistole. Erfahren Sie alles über Inbetriebnahme, Temperatureinstellungen, Klebetechniken und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Bosch AdvancedGlue 18V ist eine Akku-Klebepistole mit zwei Temperaturstufen (130 °C und 200 °C), die für eine Vielzahl von Materialien geeignet ist. Sie wird mit 11 mm Klebesticks betrieben. S. 5, 11
Wichtigste Schritte
- Einschalten und Temperatur wählen S. 6, 11
- Klebestick einlegen S. 6, 12
Erste Inbetriebnahme
- Akku laden, einsetzen, einschalten und aufheizzeit abwarten. S. 5, 6
Probleme und Lösungen
Klebestick wird nicht transportiert
Neuen Klebestick einführen oder Durchmesser prüfen.
S. 7, 13Wartung und Reset
- Nach dem Erkalten kann Klebstoff mit einem stumpfen Gegenstand entfernt werden. Keine Lösungsmittel verwenden. S. 8, 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung des Geräts | S. 5, 11 |
| Aufheizzeit | ca. 2 min | Zeit bis zur Betriebsbereitschaft | S. 5, 11 |
Wo es im PDF steht
- Produktübersicht S. 3
- Technische Daten S. 5, 11
- Fehlerbehebung S. 7, 8, 13, 14
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Bosch AdvancedGlue 18V ist eine Akku-Klebepistole, die für das lösungsmittelfreie Kleben verschiedenster Materialien wie Papier, Holz, Metall, Glas und Stein konzipiert ist. Sie bietet zwei wählbare Temperaturen (130 °C und 200 °C) für unterschiedliche Materialien. Bitte beachten Sie, dass der Akku nicht im Lieferumfang enthalten ist.

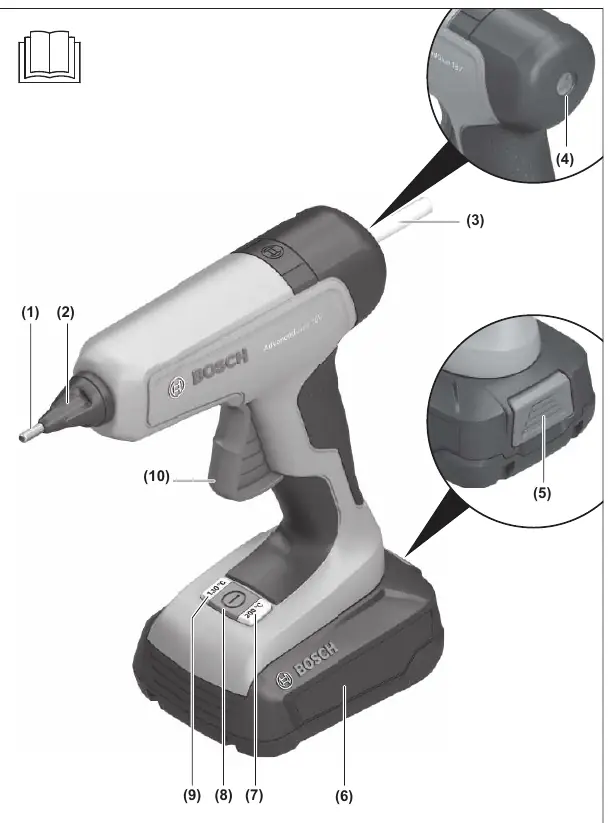

Produktbeschreibung
Die Klebepistole besteht aus folgenden Hauptkomponenten:
- Düse (1)
- Hitzeschutz (2)
- Klebestickfach (4)
- Temperatur-Wahltasten (7, 9)
- Ein-/Aus-Taste (8)
- Vorschubtaste (10)
Inbetriebnahme
Schieben Sie den geladenen Akku in die Aufnahme, bis er einrastet. Schalten Sie das Gerät mit der Ein-/Aus-Taste (8) ein. Die Klebepistole heizt mit der zuletzt eingestellten Temperatur auf. Während des Aufheizens blinkt die entsprechende Temperatur-Wahltaste grün. Sobald sie dauerhaft grün leuchtet, ist das Gerät betriebsbereit.
Anwendung
Führen Sie einen passenden Klebestick (3) in das Fach (4) ein. Wählen Sie bei Bedarf die Temperatur (130 °C für hitzeempfindliche Materialien wie Styropor, 200 °C für Standardmaterialien). Drücken Sie die Vorschubtaste (10) mit mäßigem Druck, um den Klebstoff aufzutragen. Pressen Sie die Materialien sofort für ca. 30 Sekunden zusammen. Die Klebestelle ist nach ca. 5 Minuten belastbar.
Wartung und Reinigung
Schalten Sie das Gerät vor Wartungsarbeiten aus. Verwenden Sie keine Lösungsmittel zur Reinigung. Ein eingesetzter Klebestick darf nicht nach hinten aus der Pistole entfernt werden, um Schäden zu vermeiden.
Fehlerbehebung
Bei Problemen wie nicht transportiertem Klebestick oder tropfender Düse prüfen Sie bitte, ob der Klebestick die richtige Größe (11 mm) hat und ob die gewählte Temperatur für den Klebestick geeignet ist.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Klebestick wird nicht transportiert
Prüfen Sie, ob der Stick aufgebraucht ist oder der Durchmesser nicht stimmt (11 mm erforderlich).
Klebepistole tropft ständig
Die Schmelztemperatur des Klebesticks ist zu niedrig; wählen Sie die korrekte Temperaturstufe.
Klebefläche hält nur an einer Stelle
Der Kleber ist vor dem Zusammenfügen bereits teilweise abgekühlt; fügen Sie die Teile schneller zusammen.
Vor der Verwendung
- Akku ist vollständig geladen.
- Passender Klebestick (11 mm Durchmesser) ist vorhanden.
- Klebeflächen sind sauber, trocken und fettfrei.
- Geeignete Temperaturstufe (130 °C oder 200 °C) ist gewählt.
Abbildungen und Diagramme
- Die Grafikseite zeigt die nummerierten Komponenten der Klebepistole zur einfachen Identifikation.
Modellkompatibilität
- Verwenden Sie nur Original-Bosch-Düsen (1 600 A02 EU3).
- Kompatibel mit Bosch PBA 18V Akkus.
