Installationsanleitung für Bogen S5T und S4T Lautsprecher

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation und Konfiguration der Bogen NEAR Signature Lautsprecher (Modelle S5T und S4T). Stellen Sie vor der Montage sicher, dass das Wandmaterial und die Befestigungselemente das 10-fache des Lautsprechergewichts tragen können.

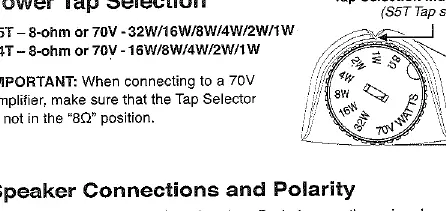

Auswahl der Leistungsabgriffe (Tap Selection)

Die Lautsprecher können sowohl in 70V-Systemen als auch in 8-Ohm-Niederimpedanz-Systemen betrieben werden.

• S5T: 8-Ohm oder 70V (32W, 16W, 8W, 4W, 2W, 1W).
• S4T: 8-Ohm oder 70V (16W, 8W, 4W, 2W, 1W).
• Wichtig: Wenn Sie den Lautsprecher an einen 70V-Verstärker anschließen, darf der Tap-Wahlschalter nicht auf der 8-Ohm-Position stehen.

Lautsprecheranschluss und Polarität

Um eine korrekte Polarität zu gewährleisten, befolgen Sie diese Schritte:

• Entfernen Sie ca. 1,3 cm (1/2 Zoll) Isolierung von den Kabelenden.
• Drücken Sie die Federklemmen herunter, führen Sie den Draht in die Öffnung ein und lassen Sie die Klemme los.
• Verbinden Sie schwarze Anschlüsse mit schwarzen und rote Anschlüsse mit roten Terminals auf dem gesamten Lautsprecherstrang.

70V-Systemkonfigurationen

Bei der Planung eines 70V-Systems darf die Summe aller Leistungsabgriffe (Tap-Einstellungen) der angeschlossenen Lautsprecher die Ausgangsleistung des 70V-Verstärkers nicht überschreiten. Die Verstärkerleistung darf jedoch höher sein als die Summe der Lautsprecherlasten.

Niederimpedanz-Systemkonfigurationen

Wenn Sie mehrere Lautsprecher mit 8-Ohm-Einstellung zusammenschalten, müssen Sie die Gesamtimpedanz berechnen (unter Verwendung des Ohmschen Gesetzes). Die Gesamtimpedanz der zusammengeschalteten Lautsprecher darf nicht niedriger sein als die Mindestimpedanz des Verstärkers. Achten Sie darauf, dass der Verstärker die maximale Belastbarkeit der Lautsprecher nicht überschreitet.

Wandmontage

1. Befestigen Sie die Montagebasis (A) wie abgebildet an der Wand.
2. Bestimmen Sie die gewünschte Ausrichtung (horizontal oder vertikal). Befestigen Sie den Montagebecher (B) mit den zwei mitgelieferten M5-Schrauben an der Vertiefung (C) auf der Rückseite des Lautsprechergehäuses.
3. Verbinden Sie die Lautsprecherkabel mit den hinteren Eingangsanschlüssen. Setzen Sie den Lautsprecher mit dem Montagebecher (B) über die Montagebasis (A). Schrauben Sie die Montagekappenmutter (D) locker auf den Gewindebolzen der Montagebasis.
4. Richten Sie den Lautsprecher aus und ziehen Sie die Montagekappenmutter (D) fest mit einem 1/2-Zoll-Steckschlüssel an. Achten Sie darauf, nicht zu fest anzuziehen.

Sicherheitskabel und Wartung

Die Lautsprecher verfügen über einen Befestigungspunkt für ein bauseitiges Sicherheitskabel. Dieses muss an einem unabhängigen Anker befestigt werden und für das 10-fache des Lautsprechergewichts ausgelegt sein. Zur Reinigung des Lautsprechergehäuses verwenden Sie bei Bedarf nur Wasser und Seife mit einem weichen Tuch.
