Bedienungsanleitung für BMPRO RVView Batteriemonitor

Wichtige Informationen aus der Anleitung

Der BMPRO RVView ist ein Wanddisplay zur Überwachung der Batteriespannung, der verfügbaren Ladequellen und des Stromverbrauchs in Wohnwagen. Er ist speziell für den Betrieb mit dem BMPRO BatteryPlus35 konzipiert. Das Gerät verfügt über keinen Ein-/Ausschalter und wird direkt über das BatteryPlus35 mit Strom versorgt.

Sicherheitshinweise

• Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.
• Reinigen Sie das Gehäuse nur mit einem trockenen oder leicht feuchten Baumwolltuch. Verwenden Sie keine Chemikalien wie Alkohol, Verdünner oder Benzol.
• Das Gerät enthält keine vom Benutzer zu wartenden Teile. Versuchen Sie nicht, das Gerät zu demontieren, zu modifizieren oder selbst zu reparieren, da dies zum Erlöschen der Garantie führt.

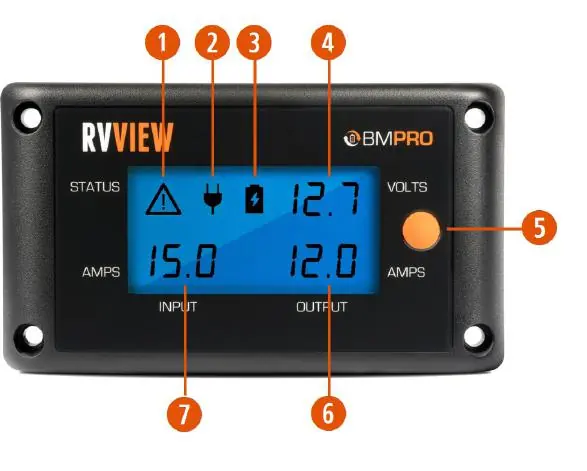

Beschreibung der Anzeige

Das Display des RVView zeigt verschiedene Statusinformationen an:

• Warnanzeige: Leuchtet bei Fehlern an den angeschlossenen Lasten (z. B. Kurzschluss oder Überlast) oder bei Kommunikationsverlust mit dem BC300.
• Stromquellenanzeige: Zeigt die verfügbaren Quellen für das BatteryPlus35 an (AC-Netz, Hilfsquelle, Solar).
• Batteriestatusanzeige: Zeigt den Zustand der angeschlossenen Batterie (Leerlauf, Laden, Entladen).
• Systemspannung: Zeigt die aktuelle Batteriespannung oder die Ausgangsspannung des BatteryPlus35 im Netzteilmodus an.
• Hintergrundbeleuchtung: Kann per Knopfdruck ein- und ausgeschaltet werden (automatische Abschaltung nach 30 Sekunden).
• Stromanzeigen: Zeigen den Ausgangsstrom zu den Lasten und den Eingangsstrom von den Quellen an.

Bedienung

Der RVView ist ein reines Anzeigegerät. Er schaltet sich automatisch ein, sobald er vom BatteryPlus35 mit Strom versorgt wird. Es gibt keinen manuellen Ein-/Ausschalter. Die Hintergrundbeleuchtung kann durch Drücken der Taste aktiviert werden.

Fehlerbehebung

Wenn der Bildschirm des RVView ausgeschaltet ist, liegt dies meist an der Stromversorgung durch das BatteryPlus35:

• Fernschalter aktiviert: Prüfen Sie, ob der mit dem BatteryPlus35 verbundene Fernschalter betätigt wurde. Dies unterbricht die Stromzufuhr zum Datenkabel.
• Speichermodus: Das BatteryPlus35 könnte sich im Speichermodus befinden, um die Batterie zu schonen. Schließen Sie das BatteryPlus35 an eine Stromquelle an, um den Ladevorgang zu starten und das Display wieder zu aktivieren.

Technische Daten

• Eingangsspannungsbereich: 8-15V
• Stromverbrauch: < 22mA bei ausgeschalteter Hintergrundbeleuchtung
• Betriebstemperatur: 0-50°C
• Abmessungen: 140 x 80 x 15.5 mm

Wartung und Garantie

Versuchen Sie nicht, das Gerät selbst zu warten. Bei Problemen wenden Sie sich an Ihren BMPRO-Händler oder besuchen Sie teambmpro.com. Die Garantie deckt Defekte für einen Zeitraum von zwei Jahren ab Kaufdatum ab. Für Garantieansprüche ist ein Kaufnachweis erforderlich.
