Bedienungsanleitung für BLUETTI Charger 2 1.200W Smart Energy Hub
Schnellstartanleitung und FAQ für den BLUETTI Charger 2 1.200W Smart Energy Hub. Erfahren Sie alles über Anschlüsse, Ladekonfigurationen, Reverse Charging, Kompatibilität und Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als FAQ-Leitfaden für den BLUETTI Charger 2. Es deckt die wichtigsten Aspekte der Nutzung ab, einschließlich der Port-Funktionen, Ladekonfigurationen, Kompatibilität mit Drittanbieter-Geräten und Sicherheitsvorkehrungen beim Laden im Fahrzeug.
Anschlüsse und Funktionen
Der Charger 2 verfügt über spezifische Ports für verschiedene Anwendungen:
- ALT: Eingang für Fahrzeugladung / Ausgang für Reverse Power Supply.
- CHG: Ladeanschluss für tragbare Powerstations.
- PV: Eingang für Solarmodule.
- BAT: Bidirektionaler Anschluss für Erweiterungsbatterien.
Installation und Kompatibilität
Der Charger 2 ermöglicht einen nahtlosen Austausch gegenüber dem Vorgängermodell, da die vorhandene Verkabelung weiterverwendet werden kann. Er ist mit allen BLUETTI Powerstations kompatibel. Bei der Verwendung von Drittanbieter-Geräten mit MC4-Anschlüssen kann es in seltenen Fällen zu instabilen Laderaten kommen.
Ladebetrieb und Konfiguration
Der Charger 2 kann gleichzeitig eine Powerstation und eine Erweiterungsbatterie laden. Über die App lässt sich die Ladepriorität zwischen diesen beiden Einheiten anpassen. Bei maximaler Leistung reduziert das Gerät bei Temperaturen über 75°C die Leistung (Thermal Throttling) und nimmt den Normalbetrieb erst bei 65°C wieder auf.
Reverse Charging und Wartung
Die Reverse-Charging-Funktion ermöglicht es, die Fahrzeugbatterie über den Charger 2 mit Energie aus der Powerstation zu versorgen. Dies erfordert eine angeschlossene Erweiterungsbatterie. Unterstützt werden Blei-Säure-, AGM- und Lithium-Batterien. Der Pulse Maintenance Mode wird empfohlen, wenn die Starterbatterie des Fahrzeugs längere Zeit nicht genutzt wurde oder entladen ist (empfohlene Dauer: 30 Minuten).
Sicherheit im Fahrzeug
Das Gerät nutzt intelligente Algorithmen, um die Fahrzeugbatterie vor Schäden zu schützen und schaltet bei Erreichen bestimmter Spannungsgrenzen automatisch ab. Es wird nur überschüssige Energie der Lichtmaschine genutzt, um das Bordnetz nicht zu überlasten.
Herstellerinformationen
BLUETTI
Praktische Hilfe
Typische Probleme
Vermeiden Sie es, die Powerstation und die Batterie direkt über ein Erweiterungskabel zu verbinden, wenn beide am Charger 2 angeschlossen sind, da dies einen Stromkreis erzeugt.
Stellen Sie sicher, dass eine Batterie am BAT-Port angeschlossen ist, um die Stromversorgung des DC Hubs bei stehendem Motor zu gewährleisten.
Das Gerät reduziert die Leistung automatisch bei über 75°C. Sorgen Sie für ausreichende Belüftung.
Vor der Verwendung
- Prüfen Sie, ob die Erweiterungsbatterie für Reverse Charging angeschlossen ist.
- Stellen Sie sicher, dass für den D+ Port ein passendes 2-Pin-Kabel (5,08 mm, 24 AWG) vorhanden ist.
- Verwenden Sie für die Verbindung zu BLUETTI Powerstations das mitgelieferte 6 AWG Kabel.
- Prüfen Sie die Kompatibilität der Solarmodule (max. 50V Voc).
Technische Daten in der Praxis
- Maximale Reverse-Charging-Leistung
- 800 Watt.
- MPPT maximale Spannung (Voc)
- 50 Volt.
- Thermal Throttling
- Leistungsreduzierung ab 75°C, Rückkehr zum Normalbetrieb bei 65°C.
Abbildungen und Diagramme

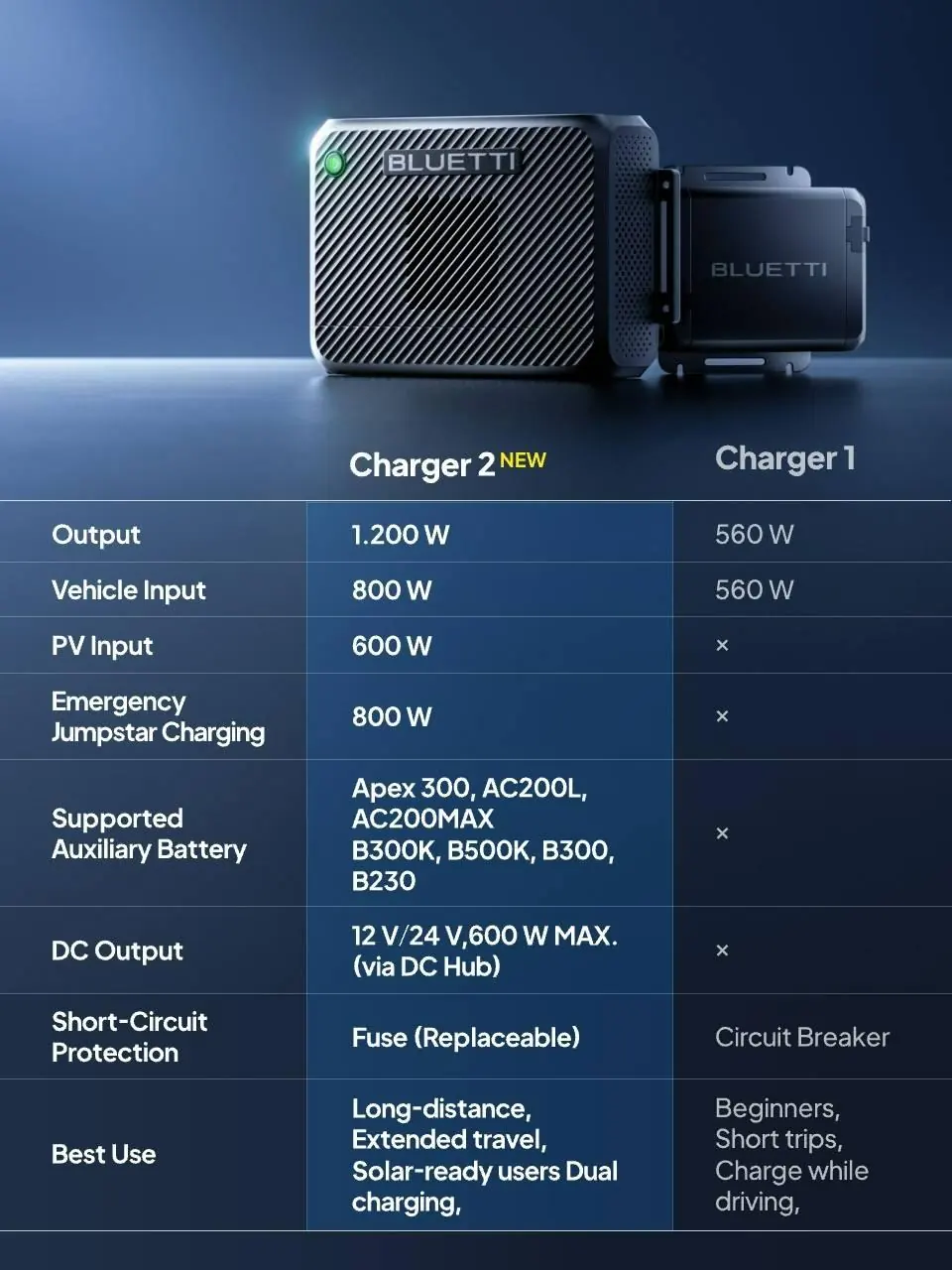

- Die Vergleichstabelle zeigt die Upgrades des Charger 2 gegenüber dem Charger 1, insbesondere die höhere Ausgangsleistung (1200W vs 560W) und die Unterstützung für PV-Eingang.
Modellkompatibilität
- Charger 2 ist mit allen BLUETTI Powerstations kompatibel.
- SolarX 4K Kabel (P120D) ist mit Charger 2 kompatibel, aber das Standard-Charger-2-Kabel darf nicht für SolarX 4K verwendet werden.
