Montageanleitung für Blade 150cc Go-Kart
Detaillierte Montageanleitung für das Blade 150cc Go-Kart. Erfahren Sie Schritt für Schritt, wie Sie das Fahrzeug auspacken, die Federung, Lenkung, Sitze, Überrollbügel und Sicherheitsgurte korrekt montieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die vollständige Montage des Blade 150cc Go-Karts, vom Auspacken der Komponenten bis zur Installation von Fahrwerk, Sitzen, Überrollbügel und Sicherheitsgurten. S. 1, 13, 14
Wichtigste Schritte
- Reifenmontage S. 4
- Überrollbügel montieren S. 9
Erste Inbetriebnahme
- Batterie laden S. 2
Wo es im PDF steht
- Auspacken S. 1
- Montage Fahrwerk S. 2, 3
- Montage Sitze und Gurte S. 7, 8, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständigen Montageanweisungen für das Blade 150cc Go-Kart. Die Montage erfordert grundlegende Werkzeuge und idealerweise einen Gabelstapler oder Wagenheber, um den Rahmen für bestimmte Schritte anzuheben. Bitte lesen Sie alle Schritte sorgfältig durch, bevor Sie beginnen.
Auspacken und Vorbereitung
Schneiden Sie die Umreifungsbänder der Transportbox auf und heben Sie den oberen Teil der Box ab. Entfernen Sie vorsichtig alle Verpackungsdrähte und legen Sie die Teile beiseite, die nicht am Rahmen befestigt sind. Suchen Sie die kleine Box mit den wichtigen Montagekomponenten, die unter anderem das Handbuch, Werkzeuge, Batterieteile, den Rückspiegel und Befestigungsmaterial enthält.
Montage von Fahrwerk und Lenkung

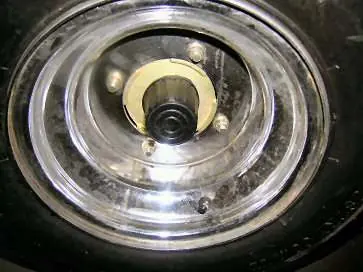

Heben Sie den hinteren Teil des Rahmens an, damit das Motorgehäuse nach unten schwingt, um die hinteren Stoßdämpfer zu befestigen. Installieren Sie die vorderen Federbeine, indem Sie die quadratischen Befestigungspunkte ausrichten. Montieren Sie die Reifen unter Beachtung der Laufrichtungspfeile auf der Reifenflanke. Installieren Sie das Lenkrad, indem Sie es bei gerade ausgerichteten Rädern auf die Lenksäule setzen und verschrauben.
Montage von Sitzen und Überrollbügel
Verwenden Sie den Einstellhebel unter dem Sitz, um die Gleitschienen anzupassen. Setzen Sie die Sitze in den Rahmen ein und befestigen Sie sie mit den entsprechenden Schrauben. Der Überrollbügel besteht aus mehreren Teilen. Beginnen Sie mit den zwei großen Teilen und montieren Sie anschließend die H-förmigen und L-förmigen Komponenten. Lassen Sie die Schrauben zunächst locker, bis alle Teile positioniert sind, und ziehen Sie sie erst dann vollständig fest.
Installation von Sicherheitsgurten und Zubehör

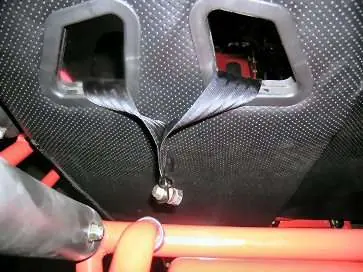

Fädeln Sie die oberen Sicherheitsgurtanschlüsse durch die Öffnungen in den Sitzen und befestigen Sie die Halterungen am Rahmen hinter den Sitzen. Die mittleren und äußeren Gurtanschlüsse werden am zentralen Querträger bzw. am Rahmen hinter den Sitzen befestigt. Installieren Sie abschließend die Vinylabdeckungen für den Überrollbügel und die Kotflügel.
Elektrische Anschlüsse und Batterie
Suchen Sie das elektrische Fach vorne links am Motorgehäuse. Verbinden Sie den Stecker für das Bremslicht und verlegen Sie das Kabel in den Halterungen. Platzieren Sie die geladene Batterie mit der Gummipolsterung und befestigen Sie sie mit der Metallhalterung.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass der Drehpunkt am Hauptrahmen nicht blockiert ist und heben Sie den Rahmen vorsichtig an.
Biegen oder drehen Sie das quadratische Teil des Federbeins, bis es exakt in die quadratische Öffnung am Rahmen passt.
Lassen Sie alle Schrauben der Überrollbügel-Konstruktion locker, bis alle Teile montiert sind, und ziehen Sie sie erst am Ende fest.
Vor der Verwendung
- Überprüfen Sie den Inhalt der kleinen Box auf Vollständigkeit.
- Laden Sie die Batterie vor dem Einbau vollständig auf.
- Stellen Sie sicher, dass alle Schrauben und Muttern nach der Montage festgezogen sind.
- Prüfen Sie die Laufrichtung der Reifen anhand der Pfeile auf der Seitenwand.
- Stellen Sie sicher, dass die Sicherheitsgurte korrekt durch die Sitze geführt und fest verankert sind.
Abbildungen und Diagramme
- Die Anleitung enthält zahlreiche Fotos, die die Positionierung der Schrauben und die Ausrichtung der Bauteile (z.B. Überrollbügel, Sitzschienen) verdeutlichen.
Modellkompatibilität
- Die Montage erfordert einen Gabelstapler oder Wagenheber zum Anheben des Rahmens.
