Bedienungsanleitung für BK 015-S-A Kompakt-Klimagerät

Schnellstartanleitung für das BK 015-S-A Kompakt-Klimagerät. Enthält wichtige Informationen zu Installation, elektrischem Anschluss, Betrieb, Wartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument ist für das Kompakt-Klimagerät BK 015-S-A bestimmt. Es ist für den Einsatz in der Telekommunikationsindustrie konzipiert und erfordert eine fachgerechte Installation. Vor der Inbetriebnahme muss das Gerät 30 Minuten aufrecht stehen. Das Gerät darf nicht in Umgebungen mit hoher Ölbelastung, brennbaren Gasen oder stark korrosiven Bedingungen betrieben werden.

Installation

Stellen Sie sicher, dass um das Gerät ausreichend Platz für die Luftzirkulation vorhanden ist (mindestens 100 mm seitlich, 300 mm davor). Die Montage muss vertikal erfolgen und das Gerät darf nicht mehr als 3° geneigt sein. Achten Sie darauf, dass die Dichtung zwischen Montagehalterung und Wand korrekt sitzt, um das Eindringen von Wasser zu verhindern. Bei Außenmontage ist ein Regenschutz erforderlich, der bauseits zu erstellen ist.

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Erforderliche Abstände für die Luftzirkulation
Erforderliche Abstände für die Luftzirkulation

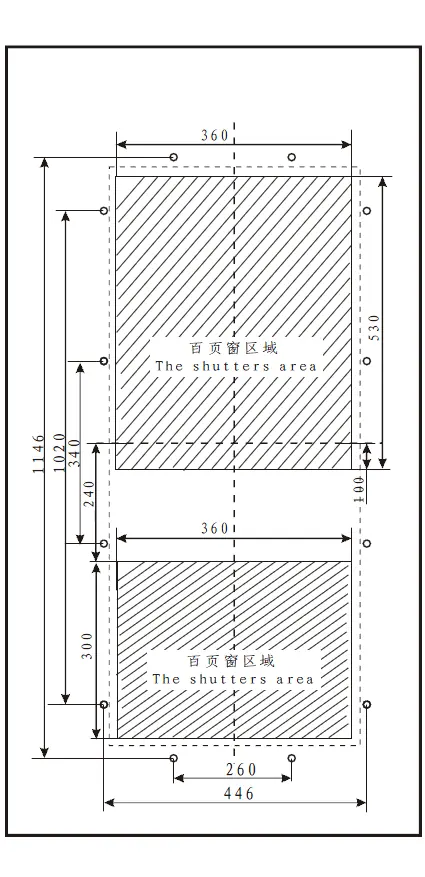

Ausschnittmaße für die Montage
Ausschnittmaße für die Montage
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 17

Elektrischer Anschluss

Der elektrische Anschluss darf nur von qualifiziertem Fachpersonal durchgeführt werden. Das Gerät benötigt eine Stromversorgung von 230V AC (50/60Hz). Es muss ein Leitungsschutzschalter (30-40A) vorgeschaltet werden. Die Verwendung eines Fehlerstromschutzschalters (RCD) mit maximal 30mA Auslösestrom wird empfohlen.

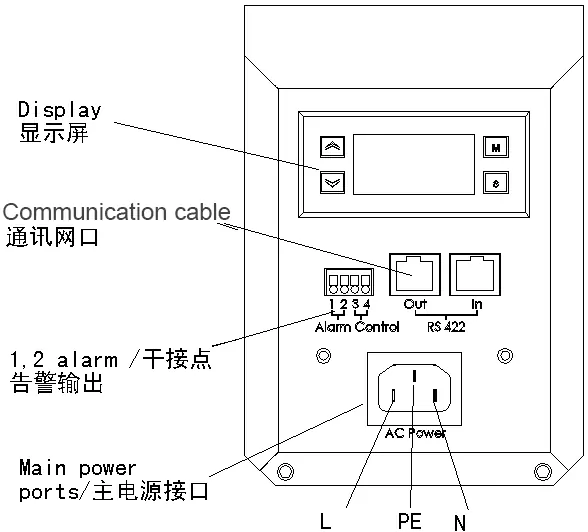

Anschlussschnittstelle
Anschlussschnittstelle

Betrieb und Einstellungen

Nach dem Einschalten führt das Gerät ein ca. 3-minütiges Selbsttestprogramm durch. Die grüne LED blinkt während des Tests schnell und leuchtet im Normalbetrieb langsam. Über das Display können Parameter wie die Solltemperatur eingestellt werden. Die Standard-Solltemperatur für Kühlung beträgt 35°C mit einer Hysterese von 5°C.

Bedienfeld-Schnittstelle
Bedienfeld-Schnittstelle

Wartung und Reinigung

Der Kondensator sollte mindestens einmal jährlich gereinigt werden. Da das Gerät die Schutzart IP55 besitzt, kann der Kondensator direkt mit Wasser oder Druckluft gereinigt werden. Verwenden Sie keine organischen Lösungsmittel. Schalten Sie das Gerät vor Wartungsarbeiten immer spannungsfrei.

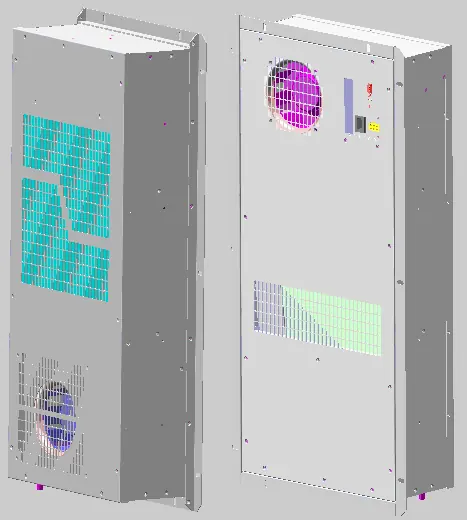

Komponentenübersicht
Komponentenübersicht

Fehlerbehebung

Bei Störungen zeigt das Display abwechselnd die Temperatur und einen Fehlercode an. Häufige Fehlercodes sind E01 (Temperatursensor-Fehler), E05/E06 (Kompressor-Fehler) oder E13/E14 (Temperaturalarm im Schrank). Bei schwerwiegenden Fehlern oder Systemausfällen kontaktieren Sie bitte autorisiertes Fachpersonal.

Praktische Hilfe

Typische Probleme

Keine Kühlleistung

Stromversorgung prüfen, Solltemperatur anpassen, Umgebungstemperatur prüfen oder autorisiertes Personal rufen.

Fehlercode E05/E06 (Kompressor)

Kompressor-Unterstrom oder Überlast. Fachpersonal zur Überprüfung hinzuziehen.

Fehlercode E13/E14 (Schranktemperatur)

Prüfen, ob der Schrank gut abgedichtet ist und die Wärmelast den Spezifikationen entspricht.

Vor der Verwendung

  • Keine Hindernisse vor den Luftein- und -auslässen.
  • Vertikale Installation und alle Schrauben festgezogen.
  • Kondensatablauf korrekt angeschlossen.
  • Stromversorgung und Polarität korrekt angeschlossen.
  • Gerät nach Installation 30 Minuten aufrecht stehen lassen.

Technische Daten in der Praxis

Spannungsversorgung
230V AC ±10% (50Hz/60Hz).
Kühlleistung
1500W bei L35/L35 Bedingungen.

Abbildungen und Diagramme

  • Abbildung 1: Erforderliche Abstände für die Luftzirkulation.
  • Abbildung 2: Ausschnittmaße für die Montage.
  • Abbildung 6-1: Bedienfeld-Schnittstelle und Symbole.
  • Schaltplan: Darstellung der internen Verkabelung und Anschlüsse.

Modellkompatibilität

  • Nur für den Einsatz in der Telekommunikationsindustrie vorgesehen.
  • Nicht in Umgebungen mit explosiven Gasen oder hoher Korrosivität verwenden.
  • Umgebungstemperatur darf 60°C nicht überschreiten.
