Ersatzteilliste und Explosionszeichnung für Bissell QuickWash 1970E
Offizielle Ersatzteilliste und Explosionszeichnung für den Bissell QuickWash Teppichreiniger. Identifizieren Sie Bauteile für die Modelle 1970E, 1970F, 1970G und 1970J anhand der detaillierten Abbildung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste und Explosionszeichnung für den Bissell QuickWash Teppichreiniger. Es dient der Identifizierung von Bauteilen für die Modelle 1970E, 1970F, 1970G und 1970J. Das Dokument enthält keine Bedienungsanleitung, sondern dient ausschließlich der Lokalisierung von Ersatzteilen.

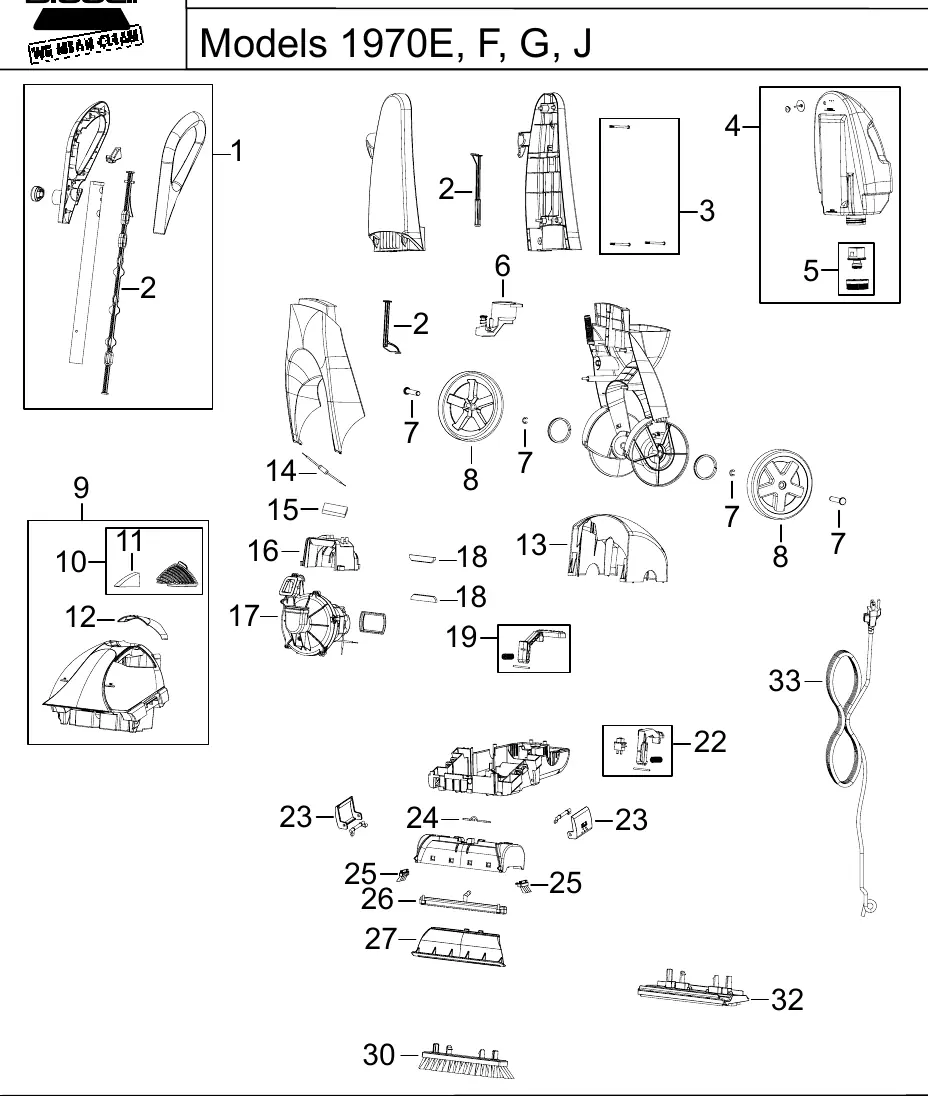

Verwendung der Explosionszeichnung
Die Zeichnung zeigt die Anordnung der Komponenten des Geräts. Jedes Bauteil ist nummeriert, um die Identifizierung bei der Bestellung von Ersatzteilen oder bei Reparaturarbeiten zu erleichtern. Nutzen Sie diese Übersicht, um das defekte oder benötigte Teil visuell zu lokalisieren.
Identifizierung von Bauteilen
Die Explosionszeichnung umfasst alle wesentlichen Baugruppen des Geräts, darunter:
- Gehäuseteile und Abdeckungen
- Räder und Achsen
- Reinigungskopf-Komponenten
- Netzkabel
- Interne mechanische Bauteile
Herstellerinformationen
Bissell Inc.
Praktische Hilfe
Vor der Verwendung
- Identifizieren Sie die genaue Modellnummer Ihres Geräts (1970E, F, G oder J) auf dem Typenschild.
- Vergleichen Sie das defekte Teil mit der Explosionszeichnung, um die korrekte Position zu bestimmen.
- Notieren Sie die Nummer des Bauteils aus der Zeichnung für die Ersatzteilbestellung.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Montagepositionen der einzelnen Komponenten.
- Die Nummern in der Zeichnung entsprechen den spezifischen Ersatzteilnummern des Herstellers.
