BG Electrical 887-01 100W Lüftersteuerung - Bedienungsanleitung

Schnellstartanleitung für die BG Electrical 887-01 100W Lüftersteuerung. Erfahren Sie alles über die fachgerechte Installation, Verkabelung, Betriebsstufen und Pflegehinweise für dieses Gerät.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb des BG Electrical 100W Lüfterreglers. Die Installation muss gemäß den geltenden IET-Vorschriften durch eine fachkundige Person erfolgen. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung am Sicherungskasten unterbrochen ist.

Installation

Die Installation kann als Austausch eines bestehenden Schalters oder als Neuinstallation erfolgen.

Strom abschalten: Trennen Sie die Stromzufuhr am Sicherungskasten.
Verkabelung: Beachten Sie das beiliegende Anschlussdiagramm. Stellen Sie sicher, dass die Erdung korrekt zwischen der Montagebox und dem Zubehör-Erdungsanschluss hergestellt wird.
Montage: Verwenden Sie eine geeignete Montagebox. Bei Metallboxen muss eine Kabeltülle verwendet werden. Achten Sie darauf, dass keine Drähte eingeklemmt werden.
Mindesttiefe: Die Montagebox muss eine Mindesttiefe von 25 mm (bei profilierten Platten) oder 35 mm (bei flachen Platten) aufweisen.

Betrieb

Der Lüfterregler bietet vier Geschwindigkeitsstufen für Lüfter bis zu einer maximalen Last von 100W:

Position 0: Aus
Position 4: Hoch (100W)
Position 3: Mittel-Hoch (45W)
Position 2: Mittel (20W)
Position 1: Niedrig (10W)

Pflege und Wartung

Um das dekorative Finish der Schalter zu erhalten, reinigen Sie die Frontplatte regelmäßig mit einem weichen Tuch. Vermeiden Sie den Kontakt mit Lösungsmitteln, Klebebändern, Spiritus, Mehrzweckreinigern oder feuchten Tüchern, da diese die Lackierung beschädigen können.

Technische Daten

Spannung: 220-240V AC
Frequenz: 50/60Hz
Maximale Lüfterlast: 100W
Anschlusskapazität: 2 x 1,5mm² oder 1 x 2,5mm²

Praktische Hilfe

Typische Probleme

Beschädigung der Oberfläche

Verwenden Sie keine Lösungsmittel, Klebebänder, Spiritus oder feuchte Tücher zur Reinigung, da diese die Lackierung angreifen können.

Unsicherheit bei der Installation

Die Installation muss durch eine fachkundige Person gemäß den geltenden IET-Vorschriften erfolgen. Im Zweifelsfall einen Elektriker hinzuziehen.

Vor der Verwendung

Stromversorgung am Sicherungskasten vollständig abschalten.
Prüfen, ob die Montagebox die erforderliche Mindesttiefe (25mm oder 35mm) aufweist.
Sicherstellen, dass die maximale Lüfterlast von 100W nicht überschritten wird.
Bei Metallboxen sicherstellen, dass eine Kabeltülle verwendet wird.
Erdungsverbindung zwischen Montagebox und Zubehör-Erdungsanschluss prüfen.

Technische Daten in der Praxis

Max Fan: 100W: Die angeschlossene Lüfterlast darf 100 Watt nicht überschreiten.
Min box depth: Erforderliche Einbautiefe der Unterputzdose: 25mm für profilierte Platten, 35mm für flache Platten.
Terminal capacity: Maximale Kabelkapazität der Anschlüsse: 2 x 1,5mm² oder 1 x 2,5mm².

Abbildungen und Diagramme

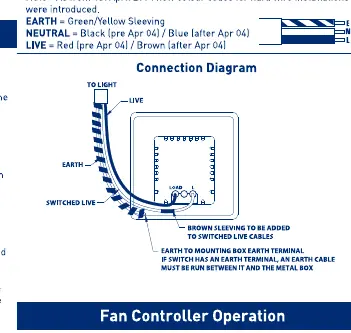

Das Diagramm zeigt den Anschluss von Phase (Live), Neutralleiter (Neutral) und Erde (Earth).
Es wird verdeutlicht, dass bei Verwendung einer Metallbox eine zusätzliche Erdungsverbindung zwischen der Box und dem Erdungsanschluss des Schalters bestehen muss.
Die Abbildung zeigt die korrekte Positionierung der Kabel für den geschalteten Ausgang (Switched Live).

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für Lasten über 100W geeignet.
