Bedienungsanleitung für Briggs & Stratton 093J00 Benzin-Rasenmähermotor
Schnellstartanleitung und Wartungshandbuch für den Briggs & Stratton 093J00 Benzinmotor. Enthält Anweisungen zur Inbetriebnahme, Ölstandskontrolle, Kraftstoffempfehlungen, Wartungspläne und Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Sicherheitsinformationen, Anweisungen zur korrekten Verwendung und Wartung des Briggs & Stratton Motors. Da der Hersteller nicht weiß, welches Gerät mit diesem Motor betrieben wird, ist es wichtig, diese Anweisungen vollständig zu lesen und zu verstehen. Bewahren Sie diese Anleitung für zukünftige Referenzzwecke auf.
Gerätebeschreibung und Bedienelemente
Die Bedienelemente umfassen unter anderem den Kraftstofftank, den Luftfilter, den Startergriff, den Ölmessstab, den Schalldämpfer und gegebenenfalls Drosselklappen- oder Kraftstoffabsperrventile. Die genaue Position der Funktionen entnehmen Sie bitte den Abbildungen 1, 2, 3 und 4 in der Anleitung.
Erste Inbetriebnahme
Der Motor wird ohne Öl geliefert. Vor dem ersten Start muss der Ölstand geprüft und ggf. Öl gemäß den Spezifikationen nachgefüllt werden. Verwenden Sie nur sauberes, frisches, bleifreies Benzin mit mindestens 87 Oktan/87 AKI (91 RON).
Betrieb und Startsysteme
Der Motor verfügt über eines der folgenden Startsysteme:
- ReadyStart® und 1-Step Start System: Temperaturgesteuerte automatische Choke-Funktion, kein Primer.
- Choke-System: Manuelle Choke-Betätigung für kühle Temperaturen.
- Primer-System: Roter Primer-Knopf für den Kaltstart, kein manueller Choke.
Vor dem Starten sicherstellen, dass die Antriebssteuerungen deaktiviert sind, das Kraftstoffventil (falls vorhanden) auf OPEN steht und der Gashebel auf FAST gestellt ist.
Wartung
Die regelmäßige Wartung ist entscheidend für die Lebensdauer des Motors. Der Wartungsplan umfasst:
- Nach den ersten 5 Stunden: Ölwechsel (außer bei Modellen mit "Just Check & Add™").
- Alle 8 Stunden oder täglich: Ölstand prüfen, Bereich um Schalldämpfer und Bedienelemente reinigen, Lufteinlassgitter reinigen.
- Alle 25 Stunden oder jährlich: Luftfilter und Vorfilter reinigen.

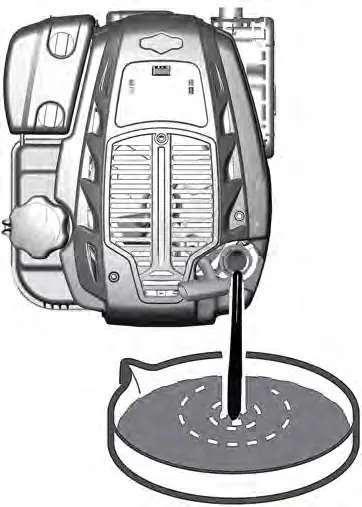

- Alle 50 Stunden oder jährlich: Ölwechsel (außer bei Modellen mit "Just Check & Add™").
- Jährlich: Zündkerze ersetzen, Luftfilter ersetzen, Kühlsystem warten, Ventilspiel prüfen.
Sicherheitshinweise
Beachten Sie stets die Warnsymbole für Brand-, Explosions-, Stromschlag- und Vergiftungsgefahren. Betreiben Sie den Motor nur im Freien, weit entfernt von Fenstern, Türen und Lüftungsöffnungen, um eine Kohlenmonoxidvergiftung zu vermeiden.
Praktische Hilfe
Typische Probleme
Ölstand prüfen, Kraftstoffventil öffnen, Zündkerzenkabel prüfen, sicherstellen, dass der Choke korrekt eingestellt ist oder der Primer-Knopf korrekt betätigt wurde.
Luftfilter reinigen oder ersetzen, Kraftstoffqualität prüfen, Kühlsystem von Schmutz befreien.
Kühlsystem (Kühlrippen) von Schmutz und Ablagerungen reinigen, Ölstand prüfen.
Vor der Verwendung
- Motor auf ebene Fläche stellen
- Ölstand prüfen und ggf. nachfüllen
- Kraftstoffstand prüfen
- Luftfilter auf korrekten Sitz prüfen
- Zündkerzenstecker auf festen Sitz prüfen
Technische Daten in der Praxis
- Zündkerzenabstand
- 0,020 Zoll (0,51 mm) für die meisten Modelle
- Zündkerzendrehmoment
- 180 lb-in (20 Nm)
Abbildungen und Diagramme
- Abbildungen 1-4: Identifikation der Motorbauteile (A-M)
- Abbildung 5: Ölstandskontrolle und Nachfüllen
- Abbildung 6: Kraftstofftank und Befüllung
- Abbildung 9: Motorstopphebel-Betätigung
- Abbildung 12: Zündkerzenabstand prüfen
Modellkompatibilität
- Nicht für den Betrieb von Karts, ATVs, Motorrädern oder Fluggeräten geeignet.
- Für den Einsatz in Höhen über 1524 m ist eine spezielle Vergaseranpassung erforderlich.
