Montageanleitung für Belleze 014-HG-41027-WL TV-Lowboard
Schnellstart-Anleitung für das Belleze 014-HG-41027-WL TV-Lowboard. Enthält wichtige Sicherheitshinweise, Montageschritte, Tipps zur Scharniereinstellung und Pflegehinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständige Montageanleitung für das Belleze 014-HG-41027-WL TV-Lowboard. Die Montage erfordert zwei Personen und eine geschätzte Zeit von 100 Minuten. Es ist zwingend erforderlich, das Möbelstück mit den mitgelieferten Kippsicherungen an der Wand zu befestigen, um schwere oder tödliche Verletzungen durch Umkippen zu vermeiden.
Sicherheitshinweise
- Das Möbelstück muss dauerhaft an der Wand befestigt werden.
- Platzieren Sie nur Gegenstände innerhalb der empfohlenen Gewichts- und Größenbeschränkungen.
- Klettern oder Stehen auf dem Produkt ist untersagt.
- Halten Sie Kinder und Haustiere während der Montage fern.
- Verwenden Sie keine alkoholbasierten Reiniger oder Bleichmittel.
Montagevorbereitung
Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie beginnen. Montieren Sie das Möbelstück auf einem weichen Untergrund (z. B. Teppich oder Karton), um Kratzer zu vermeiden. Benötigte Werkzeuge: Kreuzschlitzschraubendreher, Gummihammer und eine elektrische Bohrmaschine.
Montageschritte

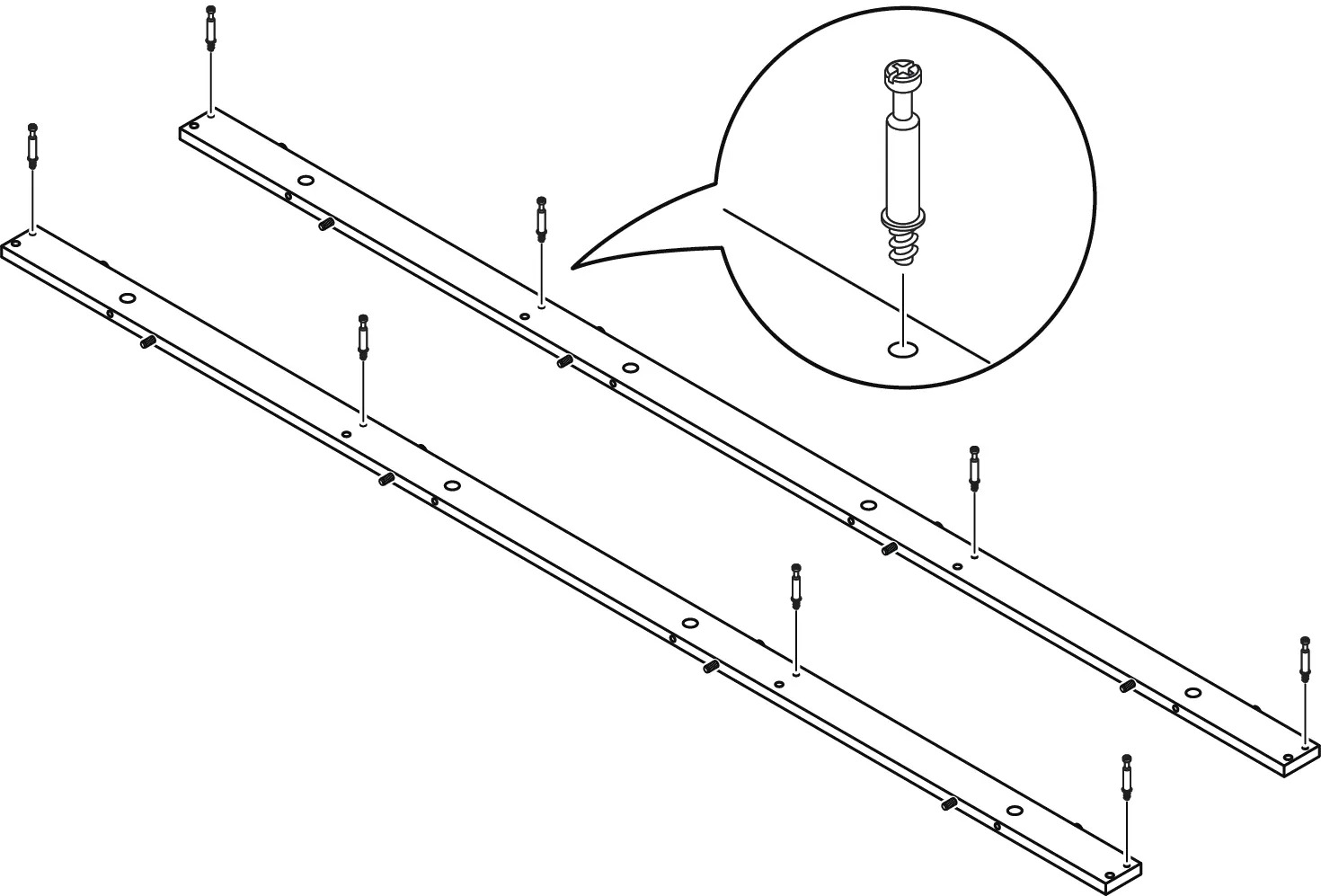

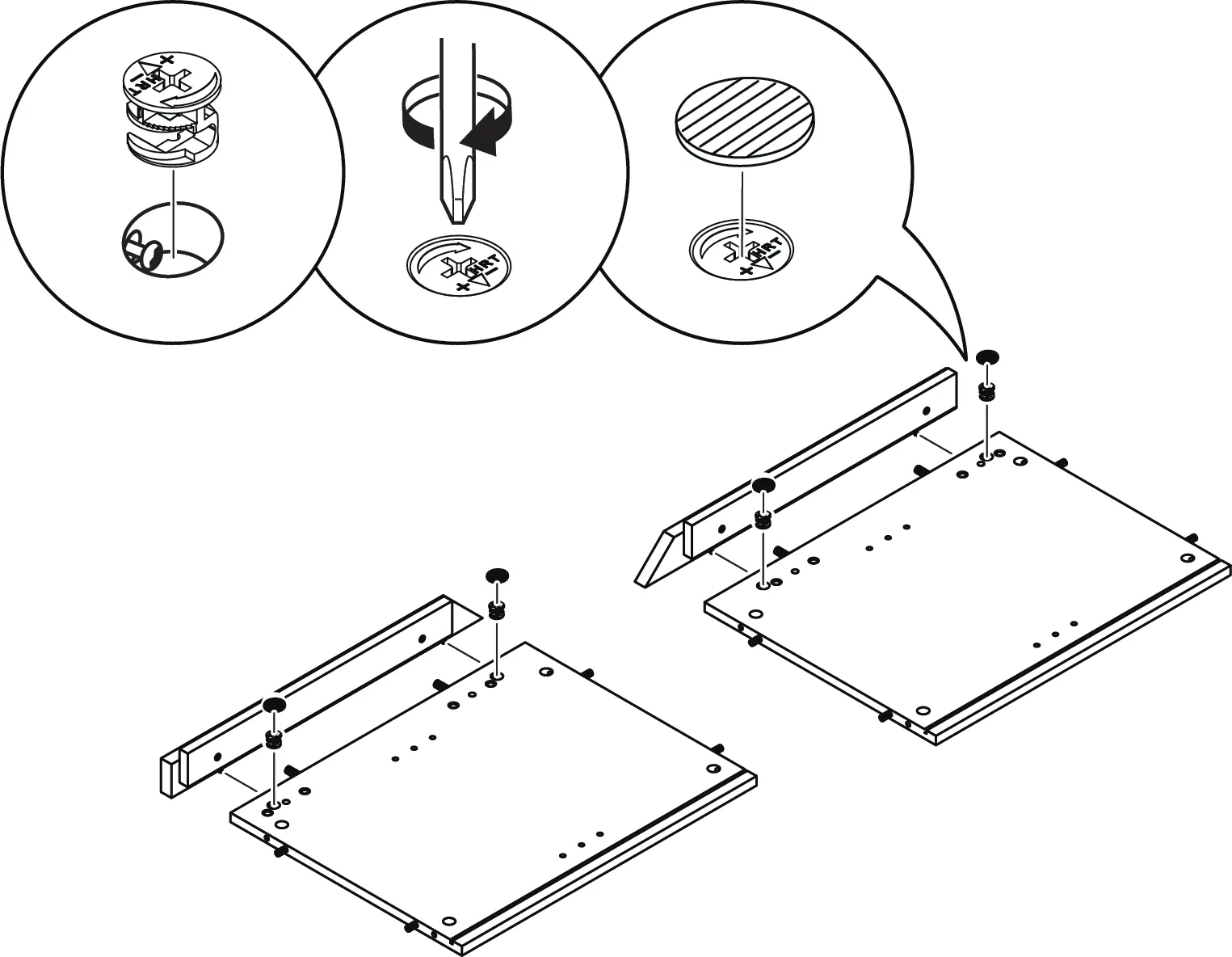

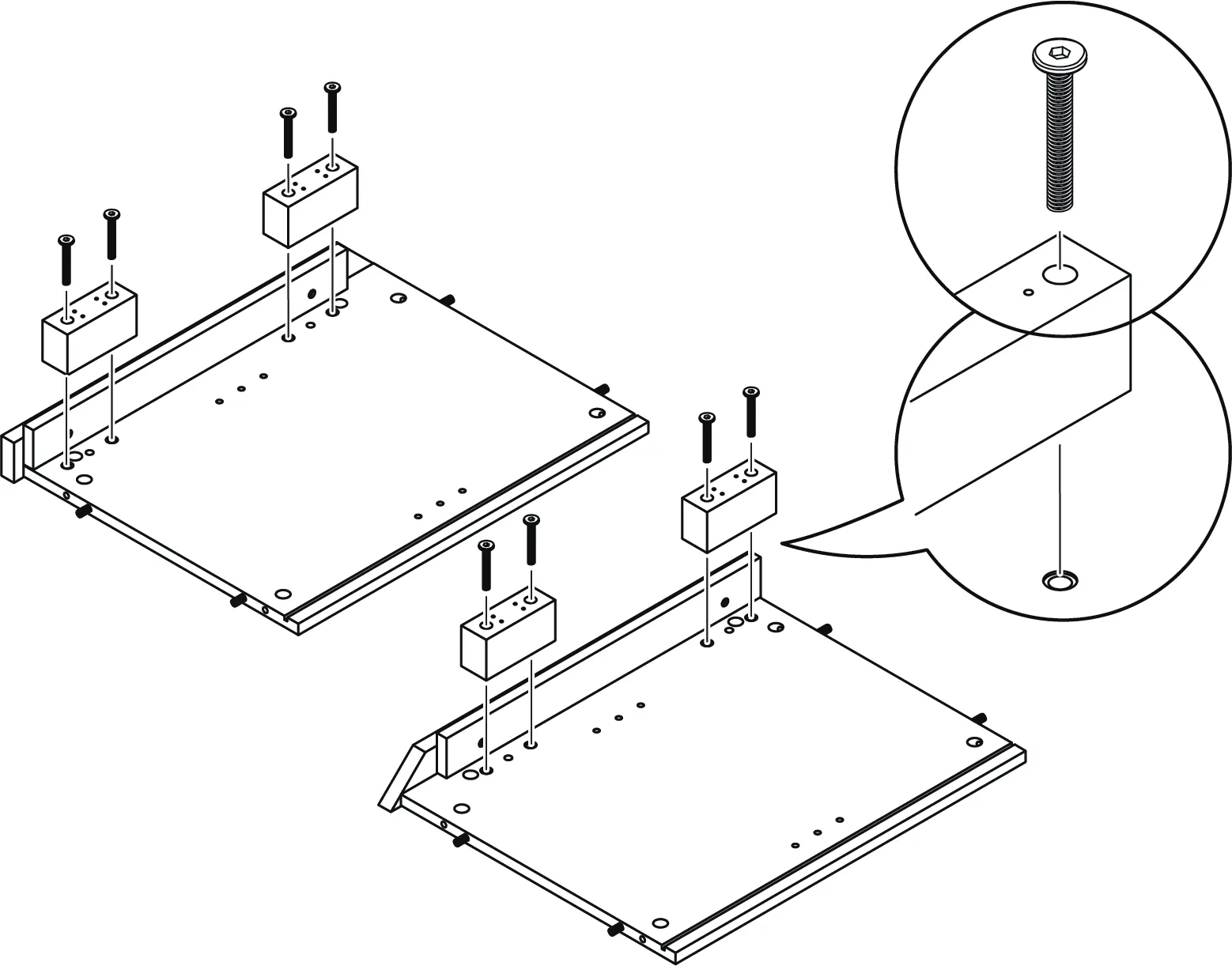

Die Montage erfolgt in 23 Schritten, beginnend mit der Vorbereitung des Bodenpanels und der Basisstreifen. Verwenden Sie die mitgelieferten Symbole, um die Ausrichtung der Teile und die korrekte Verwendung der Schrauben (teilweise oder vollständig festziehen) zu gewährleisten.
Einstellung der Scharniere
Falls die Schranktüren nicht korrekt schließen oder Lücken aufweisen, können Sie die Scharniere wie folgt justieren:
- Höhenverstellung: Lösen Sie die Schrauben an der Montageplatte.
- Seitliche Verstellung: Drehen Sie die Schraube am Scharnier für eine Mikro-Justierung.
- Tiefenverstellung: Lösen Sie die Schrauben am Scharnierarm, um die Tür nach innen oder außen zu bewegen.
Pflege und Wartung
Ziehen Sie alle Schrauben innerhalb der ersten zwei Wochen nach der Montage nach. Überprüfen Sie den festen Sitz aller Verbindungen alle zwei Monate. Reinigen Sie die Oberfläche mit einem leicht angefeuchteten Tuch und trocknen Sie sie sofort ab, da MDF bei Feuchtigkeit aufquellen kann.
Herstellerinformationen
Belleze
Praktische Hilfe
Typische Probleme
Schranktüren sind schief oder haben ungleichmäßige Abstände.
Verwenden Sie die Einstellschrauben an den Scharnieren, um die Türen in der Höhe, Tiefe und seitlich auszurichten.
Möbelstück wackelt oder ist instabil.
Überprüfen Sie, ob alle Schrauben festgezogen sind und ob das Möbelstück korrekt mit der Wand verankert wurde.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Stückliste vorhanden sind.
- Stellen Sie sicher, dass zwei Personen für den Aufbau bereitstehen.
- Bereiten Sie einen weichen Untergrund für die Montage vor.
- Prüfen Sie, ob eine geeignete Wandbefestigung für Ihre Wandbeschaffenheit vorhanden ist.
- Stellen Sie sicher, dass das TV-Gerät das maximale Gewicht von 80 lbs (36,3 kg) nicht überschreitet.
Technische Daten in der Praxis
- Maximale Traglast (Oberseite)
- 80 lbs (36,3 kg) für das TV-Gerät.
- Maximale Traglast (Regalböden)

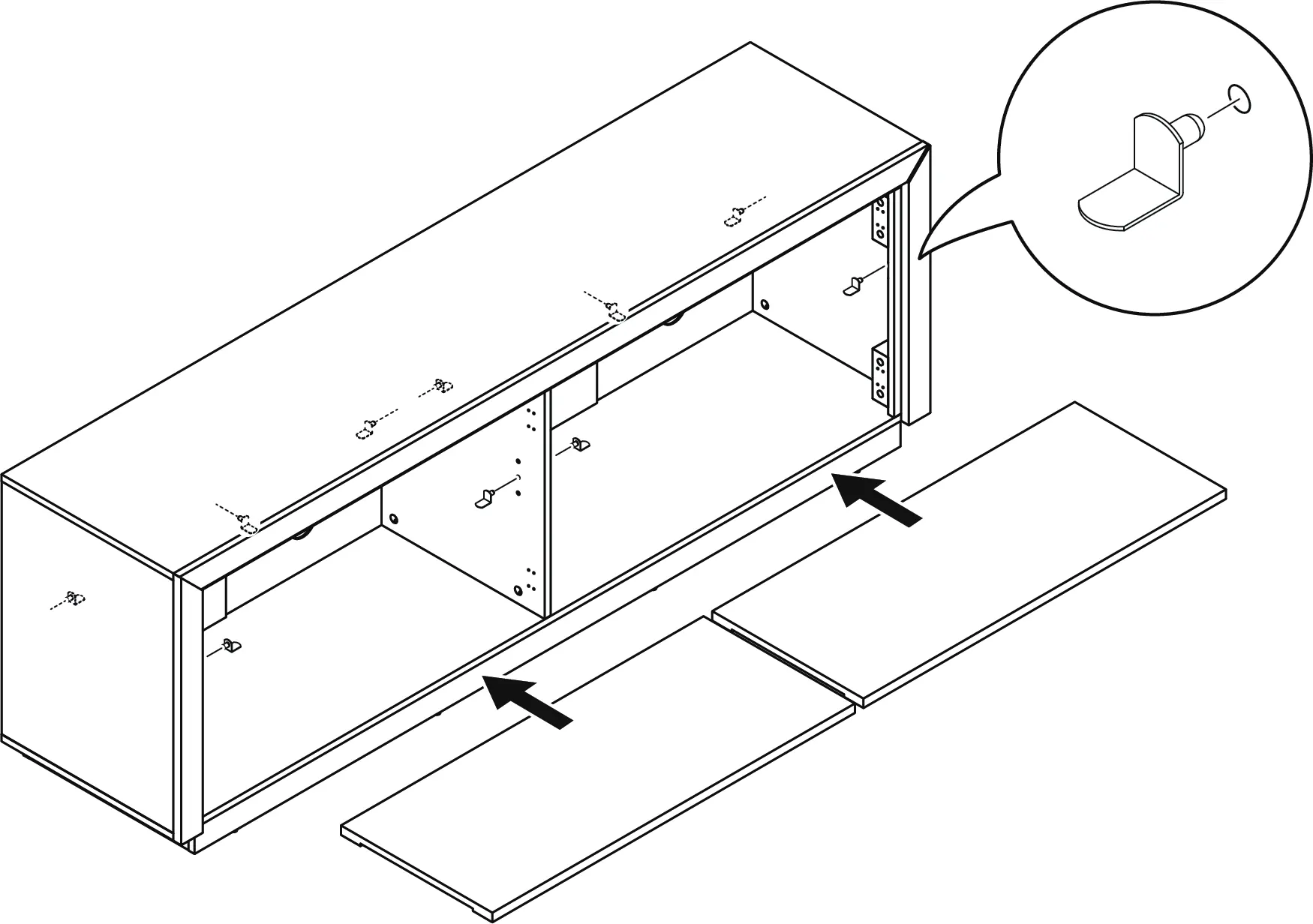

- 20 lbs (ca. 9 kg) pro Regalboden.
- Empfohlene TV-Breite
- Maximal 75 Zoll.
Abbildungen und Diagramme
- Die Symbole zeigen an, ob Teile gedreht oder gewendet werden müssen.
- Die 80%-Markierung bei Schrauben bedeutet, diese zunächst nur handfest anzuziehen.
- Die TIGHTEN-Markierung zeigt an, wann Schrauben vollständig festgezogen werden müssen.
Modellkompatibilität
- Nur für Flachbildfernseher geeignet.
- Wandanker müssen je nach Wandmaterial (Beton, Holz, Trockenbau) separat erworben werden, falls die mitgelieferten nicht passen.
