Montageanleitung Beistelltisch Belleze Carl 014-HG-41307-2
Schnellstartanleitung und Montageanleitung für den Beistelltisch Belleze Carl 014-HG-41307-2. Enthält Informationen zu Aufbau, Pflege, Sicherheitshinweisen und technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte zur Montage des Belleze Carl Beistelltisches. Bitte beachten Sie folgende wichtige Hinweise:
- Montagezeit: Die geschätzte Aufbauzeit beträgt ca. 90 Minuten.
- Personal: Für die Montage werden 2 Personen empfohlen.
- Gewichtsbeschränkungen: Die maximale Belastung für die Oberseite beträgt 50 lb (ca. 22,7 kg) und für das Ablagefach 20 lb (ca. 9 kg).
- Sicherheit: Halten Sie Haustiere und Kinder während der Montage vom Arbeitsbereich fern.
Montage
Die Montage erfolgt in 17 Schritten. Legen Sie alle Komponenten auf einer weichen Oberfläche (z. B. Teppich oder Karton) aus, um Kratzer zu vermeiden. Ziehen Sie alle Schrauben handfest an und vermeiden Sie ein Überdrehen.
- Montieren Sie die Nockenbolzen an den Seitenwänden.

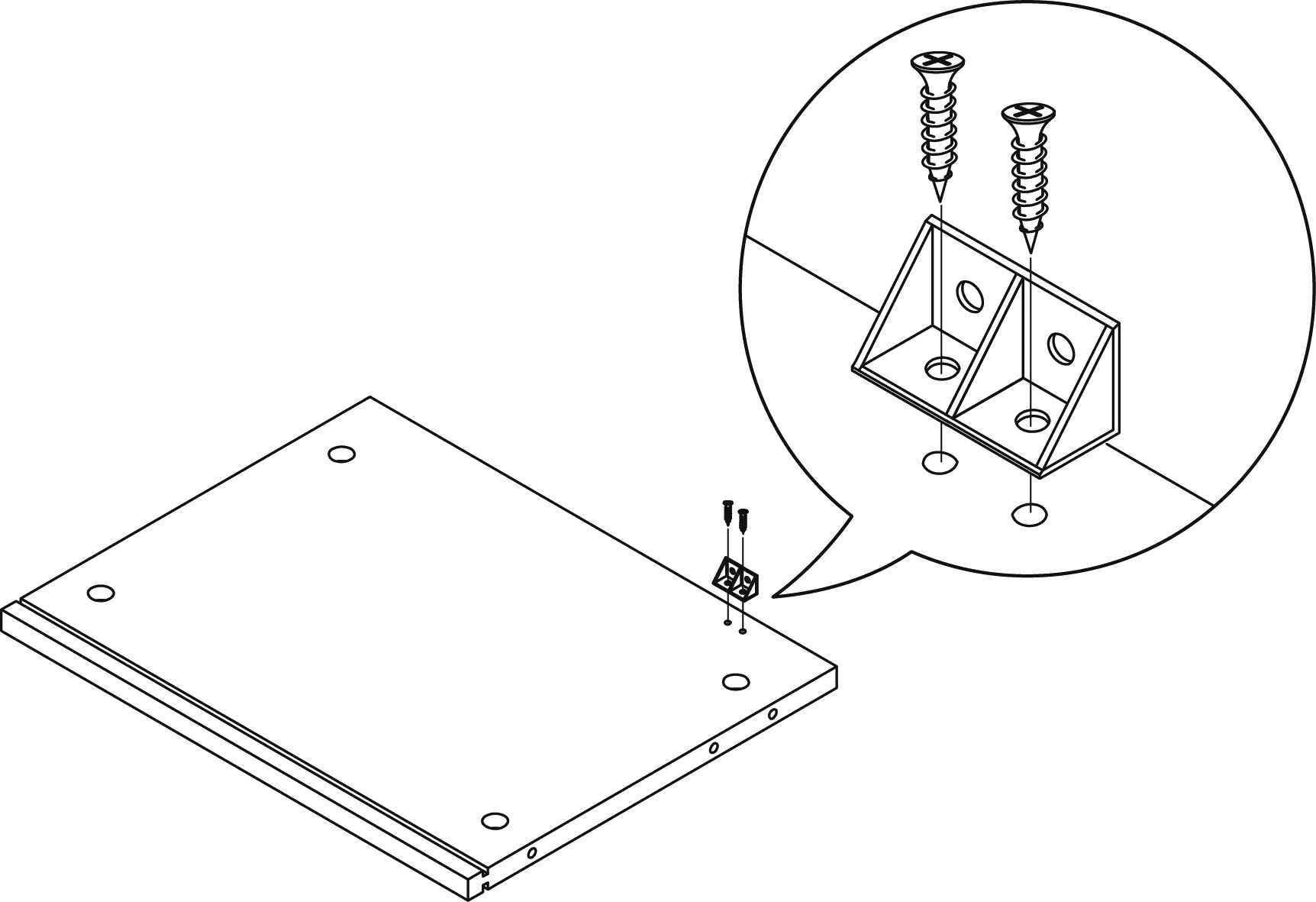

- Bringen Sie den Türstopper an der Ablageplatte an.
- Verbinden Sie die Ablageplatte mit den Seitenwänden.
- Schieben Sie die untere Rückwand ein und setzen Sie Holzdübel ein.
- Montieren Sie die Bodenplatte an den Seitenwänden.
- Bereiten Sie die Beine mit den Gewindebolzen vor.
- Montieren Sie die kurze Basisplatte zwischen den Beinen und bringen Sie Schutzpads an.
- Montieren Sie die langen Basisplatten zwischen den Beinbaugruppen.
- Setzen Sie Holzdübel in die Bodenplatte ein.
- Montieren Sie die Basis an der Bodenplatte.
- Stellen Sie den Tisch auf, schieben Sie die obere Rückwand ein und setzen Sie Holzdübel ein.
- Bereiten Sie die obere Platte mit Nockenbolzen vor.
- Montieren Sie die obere Platte auf dem Tisch.
- Bringen Sie die Steckdosenleiste an der oberen Platte an.
- Montieren Sie die Türscharniere an der Schranktür.
- Befestigen Sie die Schranktür am Tisch und justieren Sie diese.
- Sichern Sie die Rückwände.
Pflege und Wartung
Um die Langlebigkeit des Möbels zu gewährleisten, beachten Sie bitte folgende Hinweise:
- Reinigung: Reinigen Sie die MDF-Oberflächen mit einem leicht angefeuchteten Tuch. Bei Bedarf kann eine kleine Menge mildes Reinigungsmittel verwendet werden. Trocknen Sie die Oberfläche sofort nach der Reinigung.
- Vermeiden: Verwenden Sie keine Bleichmittel oder Alkohol zur Reinigung. Tragen Sie keine Holzpflegemittel auf MDF-Teile auf.
- Wartung: Ziehen Sie alle Schrauben innerhalb der ersten 2 Wochen nach der Montage nach. Überprüfen Sie den festen Sitz aller Schrauben alle 2 Monate und ziehen Sie diese bei Bedarf nach.
Herstellerinformationen
Belleze
Praktische Hilfe
Typische Probleme
Fehlende Teile
Verwenden Sie das Produkt nicht, bis die fehlenden Teile ersetzt wurden. Kontaktieren Sie den Support.
Wackeliger Tisch
Überprüfen Sie alle Schraubverbindungen und ziehen Sie diese nach. Wiederholen Sie dies alle 2 Monate.
Tür schließt nicht richtig
Justieren Sie die Scharniere (Höhe, Tiefe, seitliche Ausrichtung) mithilfe der Einstellschrauben an den Scharnieren.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Stückliste auf Vollständigkeit.
- Montieren Sie das Möbel auf einem weichen Untergrund (Teppich/Karton).
- Stellen Sie sicher, dass 2 Personen für den Aufbau verfügbar sind.
- Ziehen Sie alle Schrauben handfest an, ohne sie zu überdrehen.
- Stellen Sie sicher, dass das Produkt vollständig montiert ist, bevor Sie es belasten.
Technische Daten in der Praxis
- Maximale Belastung (Oberseite)
- 50 lb (ca. 22,7 kg)
- Maximale Belastung (Ablage)
- 20 lb (ca. 9 kg)
Abbildungen und Diagramme
- Explosionszeichnung der Bauteile zur Identifikation.
- Schritt-für-Schritt-Anleitung zur Montage der Hardware.
- Anleitung zur Justierung der Schranktüren.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für Feuchträume geeignet (MDF-Material).
