Bedienungsanleitung für Magnetic Wireless Car Charger

Erfahren Sie, wie Sie Ihr Magnetic Wireless Car Charger montieren und sicher verwenden. Diese Anleitung enthält Schritte zur Installation, technische Daten und Sicherheitshinweise für eine optimale Nutzung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Betriebsanweisungen für das Magnetic Wireless Car Charger. Das Gerät ermöglicht schnelles kabelloses Laden mit 10W und bietet eine 360-Grad-Drehung für eine flexible Ausrichtung Ihres Smartphones während der Fahrt.

Lieferumfang

Magnetisches kabelloses Autoladegerät
Ladekabel
Metallring (für Nicht-MagSafe-Geräte)
Clip-Halterung
Befestigungselement
Bedienungsanleitung

Montage und Installation

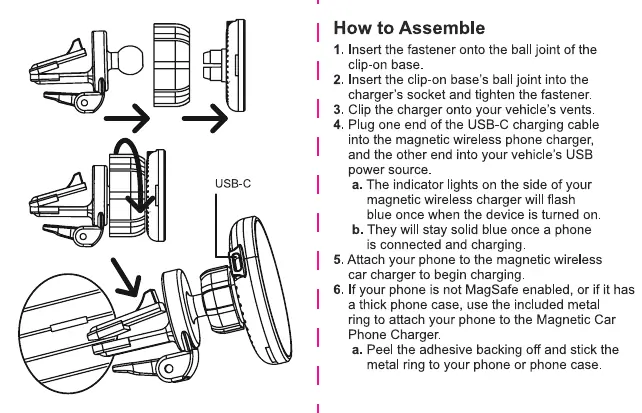

Montageschritte für das Magnetic Wireless Car Charger

Befestigen Sie das Befestigungselement am Kugelgelenk der Clip-Basis.
Stecken Sie das Kugelgelenk der Clip-Basis in das Ladegerät und ziehen Sie die Befestigung fest.
Klemmen Sie das Ladegerät an die Lüftungsschlitze Ihres Fahrzeugs.
Schließen Sie das USB-C-Ladekabel an das Ladegerät und an eine USB-Stromquelle im Fahrzeug an.

Verwendung

Sobald das Gerät mit Strom versorgt wird, blinkt die LED an der Seite des Ladegeräts blau. Wenn ein Telefon angeschlossen und geladen wird, leuchtet die LED dauerhaft blau. Wenn Ihr Telefon nicht MagSafe-kompatibel ist oder eine dicke Schutzhülle verwendet wird, kleben Sie den mitgelieferten Metallring auf die Rückseite des Telefons oder der Hülle, um die magnetische Verbindung zu gewährleisten.

Sicherheitshinweise

Das Gerät ist kein Spielzeug.
Setzen Sie das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aus, da dies die interne Elektronik beschädigen kann.
Trennen Sie das Ladegerät bei Nichtgebrauch von der Stromquelle.
Versuchen Sie nicht, das Gerät zu modifizieren oder zu demontieren.
Stoppen Sie die Verwendung sofort, wenn das Gerät beschädigt ist oder sichtbare Teile freiliegen.

Technische Daten

Eingangsspannung: 9V / 1.6A
Ausgangsleistung: 10W / 7.5W / 5W
Übertragungsdistanz: ≤ 8mm
Frequenzbereich: 110-205KHz
Max. RF H-Feldstärke: 33.36dBuA/m bei 3m

Praktische Hilfe

Typische Probleme

Das Telefon lädt nicht oder die magnetische Verbindung ist schwach.

Stellen Sie sicher, dass Sie bei Nicht-MagSafe-Geräten den mitgelieferten Metallring auf der Rückseite des Telefons oder der Hülle angebracht haben.

Das Ladegerät hält nicht fest an der Lüftung.

Überprüfen Sie, ob die Clip-Halterung korrekt montiert und fest an den Lüftungslamellen Ihres Fahrzeugs befestigt ist.

LED leuchtet nicht.

Prüfen Sie die Verbindung des USB-C-Kabels zum Ladegerät und zur Stromquelle im Fahrzeug.

Vor der Verwendung

Prüfen Sie, ob Ihr Fahrzeug über kompatible Lüftungsschlitze für die Clip-Halterung verfügt.
Stellen Sie sicher, dass das USB-C-Kabel vollständig eingesteckt ist.
Entfernen Sie bei Bedarf die Schutzhülle oder verwenden Sie den beiliegenden Metallring.
Stellen Sie sicher, dass die Stromquelle im Fahrzeug aktiv ist.

Technische Daten in der Praxis

Eingangsspannung (9V / 1.6A): Erfordert ein entsprechendes Autoladegerät (z.B. Quick Charge), um die volle Ladeleistung zu erreichen.
Ausgangsleistung (10W / 7.5W / 5W): Die Ladeleistung passt sich automatisch an das angeschlossene Gerät an.
Übertragungsdistanz (≤ 8mm): Das kabellose Laden funktioniert durch Hüllen mit einer Dicke von bis zu 8 mm.

Abbildungen und Diagramme

Die Abbildung zeigt die Montage des Kugelgelenks in die Clip-Basis und die Verbindung des USB-C-Kabels.

Modellkompatibilität

Kompatibel mit iPhone 12-Serie und neueren Modellen mit MagSafe.
Für Geräte ohne MagSafe ist die Verwendung des beiliegenden Metallrings erforderlich.
