Bedienungsanleitung für Beldray 1500W Smart Ceramic Core Radiator

Schnelle Anleitung für den Beldray 1500W Smart Ceramic Core Radiator (EH3109W). Erfahren Sie, wie Sie das Gerät montieren, die Wi-Fi-Verbindung einrichten, Heizmodi programmieren und Fehler beheben.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Beldray 1500W Smart Ceramic Core Radiator wird über ein Touchscreen-Panel oder die Tuya Smart App gesteuert. Er bietet verschiedene Heizmodi, eine 7-Tage-Timer-Funktion und Sicherheitsfeatures wie einen Überhitzungsschutz. S. 6, 11, 16

Wichtigste Schritte

Montage der Rollen S. 8, 9
Wi-Fi-Verbindung herstellen S. 16
Temperatur einstellen S. 11

Erste Inbetriebnahme

Vor der ersten Inbetriebnahme sicherstellen, dass das Gerät vollständig montiert ist und die Sicherheitsabstände eingehalten werden. S. 8

Probleme und Lösungen

Gerät funktioniert nicht

Prüfen Sie Stromzufuhr, Sicherung und ob der Überhitzungsschutz ausgelöst hat.

S. 19

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
LL 1	Umgebungstemperatur unter -20 °C	Prüfen Sie die Umgebungstemperatur.	S. 20

Wartung und Reset

Auf Werkseinstellungen zurücksetzen: Im Standby-Modus die Ein-/Aus-Taste gedrückt halten, bis alle Symbole aufleuchten. S. 13

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistung	1500 W	Heizleistung	S. 20
Spannung	220-240 V ~ 50 Hz	Stromversorgung	S. 20

Wo es im PDF steht

Sicherheitshinweise S. 2, 3
Bedienung S. 11, 12
Wi-Fi-Einrichtung S. 16

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 6

Seite 7

Seite 10

Seite 22

Wichtige Informationen aus der Anleitung

Der Beldray 1500W Smart Ceramic Core Radiator ist ein elektrisches Heizgerät für den Innenbereich. Diese Anleitung deckt die Montage (Rollen oder Wandmontage), die Bedienung über das Touchscreen-Panel sowie die Steuerung über die Tuya Smart App ab. Beachten Sie stets die Sicherheitsabstände von mindestens 1 Meter zu Möbeln und brennbaren Materialien.

Montage

Das Gerät kann entweder mobil auf Rollen oder fest an der Wand montiert werden.

Montage der Rollen

Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist.
Legen Sie den Radiator vorsichtig auf die Seite.
Schrauben Sie die Kappen von den 360°-Rollen ab, führen Sie die Bolzen durch die Unterseite der Radbasis und schrauben Sie die Kappen wieder fest.
Befestigen Sie die Radbasen mit den mitgelieferten Flügelmuttern am Hauptgerät.

Wandmontage

Stellen Sie sicher, dass die Wand stabil genug ist und keine elektrischen Leitungen oder Rohre hinter der Montagefläche verlaufen.
Markieren Sie die Bohrlöcher gemäß dem Wandmontagediagramm.
Bohren Sie die Löcher, setzen Sie Dübel ein und befestigen Sie die Wandhalterungen.
Hängen Sie den Radiator in die Halterungen ein und sichern Sie ihn mit den Verriegelungsschrauben.

Bedienung

Das Gerät verfügt über ein Touchscreen-Panel zur Steuerung von Temperatur und Modi.

Ein-/Ausschalten: Nutzen Sie den Schalter an der Seite des Geräts.
Temperatur einstellen: Verwenden Sie die Plus- und Minus-Tasten, um die Temperatur in 0,5 °C-Schritten anzupassen. Bestätigen Sie mit der Häkchen-Taste.
Modi: Es stehen verschiedene Modi zur Verfügung: Komfort, Ökonomisch, Frostschutz, Sensor-Modus und Timer-Modus.
Kindersicherung: Halten Sie Plus und Minus gleichzeitig gedrückt, bis das Schloss-Symbol erscheint.

Erweiterte Einstellungen (Internal Set-up Menu)

Im Standby-Modus können Sie durch Gedrückthalten der Plus-Taste auf das interne Menü zugreifen:

F0: Temperaturkompensation (Kalibrierung).
F1: Sensor-Modus-Funktion (Anwesenheitserkennung).
F2: Fenster-offen-Erkennung.
F3: Temperaturbegrenzung.
F4: Wi-Fi-Funktion (Ein/Aus).

Wi-Fi-Einrichtung

Das Gerät kann über die Tuya Smart App gesteuert werden. Aktivieren Sie die Wi-Fi-Funktion im internen Menü (F4), laden Sie die App herunter und folgen Sie den Anweisungen zur Gerätekopplung. Stellen Sie sicher, dass das Smartphone mit demselben 2,4-GHz-Netzwerk verbunden ist.

Wartung und Sicherheit

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz und lassen Sie es vollständig abkühlen.
Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel.
Überprüfen Sie regelmäßig das Netzkabel auf Beschädigungen.
Das Gerät verfügt über einen thermischen Überhitzungsschutz. Sollte dieser auslösen, schalten Sie das Gerät aus, ziehen Sie den Stecker und lassen Sie es ca. 30 Minuten abkühlen, bevor Sie es erneut verwenden.

Praktische Hilfe

Typische Probleme

Gerät heizt nicht oder leuchtet nicht

Prüfen Sie, ob das Gerät eingesteckt und eingeschaltet ist. Überprüfen Sie die Sicherung im Stecker oder ob der thermische Überhitzungsschutz ausgelöst hat (30 Min. abkühlen lassen).

Keine Wi-Fi-Verbindung

Stellen Sie sicher, dass das Gerät nah genug am Router steht und das Smartphone mit demselben Wi-Fi-Netzwerk verbunden ist.

Gerät schaltet sich ab

Prüfen Sie, ob das Gerät abgedeckt ist oder ob die Fenster-offen-Funktion (F2) aufgrund eines Temperaturabfalls aktiviert wurde.

Vor der Verwendung

Prüfen Sie, ob die Netzspannung mit der auf dem Typenschild übereinstimmt.
Stellen Sie sicher, dass das Gerät auf einer stabilen, hitzebeständigen Oberfläche steht.
Halten Sie 1 Meter Abstand zu Möbeln und brennbaren Materialien.
Prüfen Sie das Gerät und das Netzkabel auf sichtbare Schäden.
Stellen Sie sicher, dass das Gerät nicht abgedeckt ist.

Technische Daten in der Praxis

Thermal Cut-out: Sicherheitsvorrichtung, die das Gerät bei Überhitzung automatisch abschaltet.

Abbildungen und Diagramme

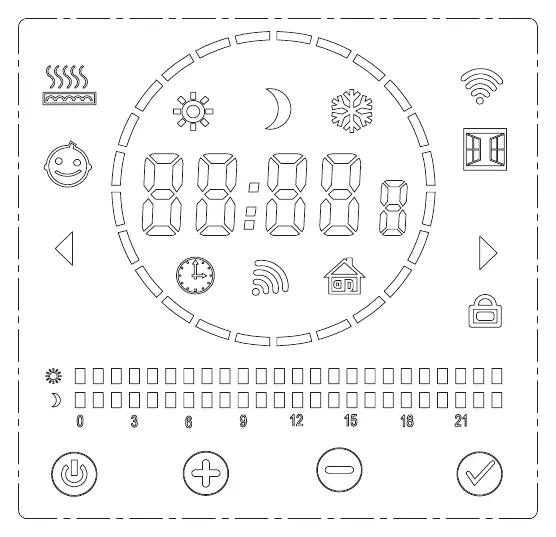

Das Touchscreen-Panel zeigt Symbole für Komfort, Ökonomie, Frostschutz, Timer, Wi-Fi und Fenster-offen-Funktion.
Die Daily Status Bar zeigt die programmierten Heizzeiten in 1-Stunden-Blöcken an.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für den gewerblichen Gebrauch bestimmt.
Nicht in der unmittelbaren Umgebung von Badewannen, Duschen oder Schwimmbecken verwenden.
