Installationsanleitung für Beko MOK 20232 X Mikrowellen-Einbaurahmen
Detaillierte Installationsanleitung für den Beko MOK 20232 X Mikrowellen-Einbaurahmen. Enthält Montageschritte, Schrankmaße und eine Liste der benötigten Teile.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung führt Sie durch die Installation des Einbaurahmens für die Beko MOK 20232 X Mikrowelle. Sie benötigen die mitgelieferte Schablone, Halterungen A und B sowie die Schrauben, um das Gerät in einen Schrank mit den Maßen 560+8 mm (Breite) x 362+3 mm (Höhe) x 320 mm (Tiefe) einzubauen. S. 4, 5, 6, 7
Wichtigste Schritte
- Schablone auf Schrankboden legen und Markierungen setzen. S. 6
- Halterungen A mit Schrauben am Schrankboden fixieren. S. 6
- Halterungen B fixieren. S. 7
- Mikrowelle in den Schrank einbauen. S. 7
- Einbaurahmen (Trim-kit) am Schrank befestigen. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schrankbreite | 560+8 mm | Erforderliche Schrankbreite | S. 5 |
| Schrankhöhe | 362+3 mm | Erforderliche Schrankhöhe | S. 5 |
| Schranktiefe | min. 320 mm | Erforderliche Schranktiefe | S. 5 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Teileliste S. 4
- Schrankmaße S. 5
- Installationsschritte S. 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation des Einbaurahmens für die Beko MOK 20232 X Mikrowelle. Bitte stellen Sie sicher, dass Ihr Küchenschrank die erforderlichen Maße aufweist, bevor Sie mit der Montage beginnen.
Lieferumfang
- 1x Einbaurahmen (Blendenset)
- 2x Halterung A
- 4x Halterung B
- 16x Schrauben

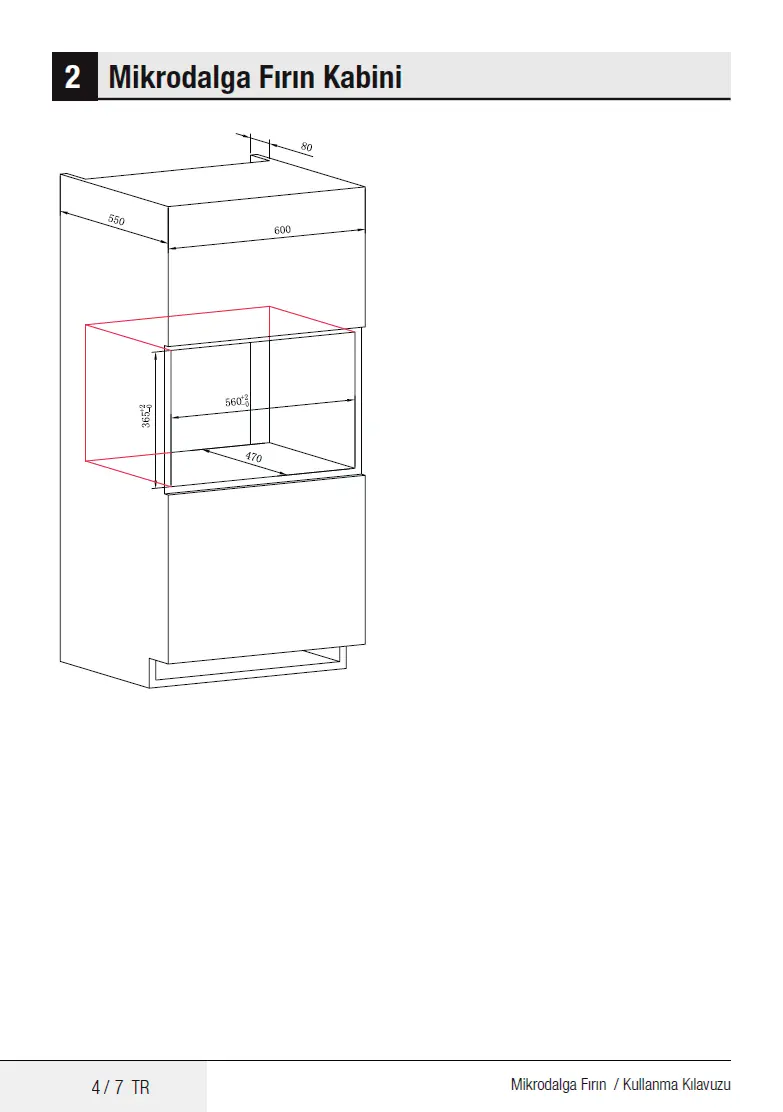

Schrankanforderungen
Der Schrank muss für den Einbau folgende Mindestmaße aufweisen:
- Breite: 560+8 mm
- Höhe: 362+3 mm
- Tiefe: min. 320 mm
Installationsschritte

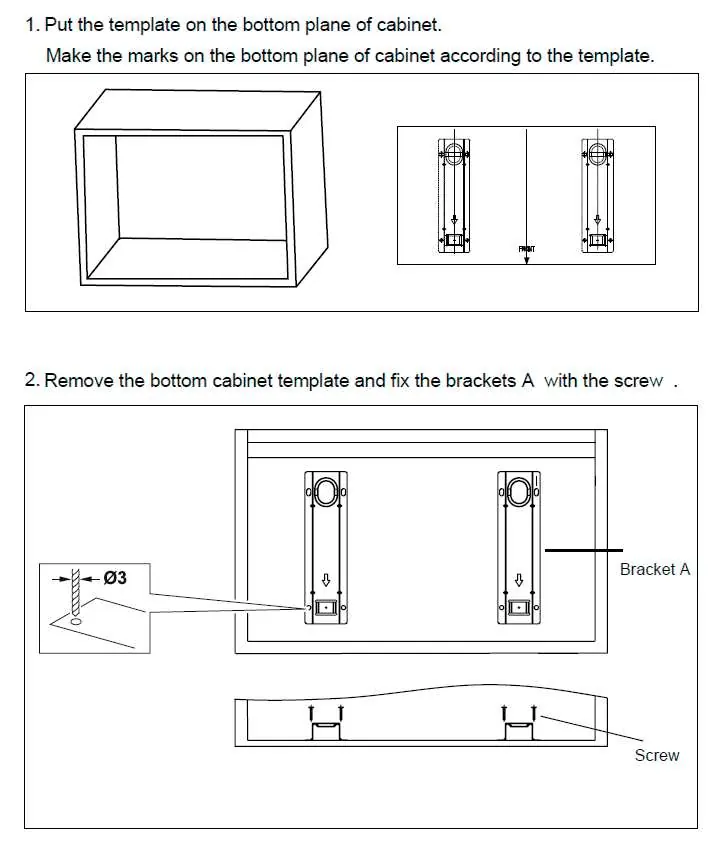

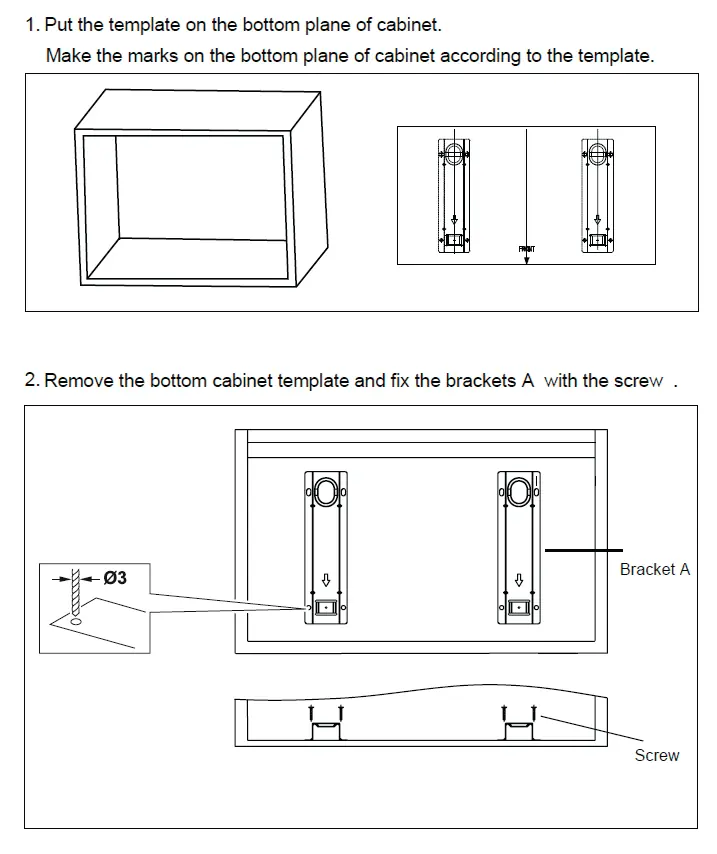

Vorbereitung
- Legen Sie die mitgelieferte Schablone auf den Boden des Schranks.
- Zeichnen Sie die Markierungen gemäß der Schablone auf den Schrankboden.
Montage der Halterungen
- Entfernen Sie die Schablone.
- Befestigen Sie die Halterungen A mit den Schrauben an den markierten Stellen auf dem Schrankboden.
- Befestigen Sie die Halterungen B an den entsprechenden Positionen (siehe "a" und "b" als Bezugshöhen).
Einbau der Mikrowelle
- Setzen Sie die Mikrowelle vorsichtig in den Schrank ein und richten Sie sie aus.

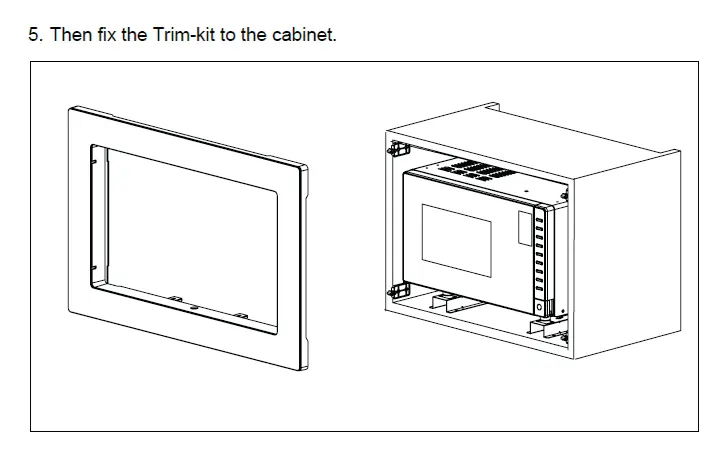

Montage des Einbaurahmens
- Befestigen Sie abschließend das Blendenset (Einbaurahmen) am Schrank, um die Installation zu vervollständigen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Schrankmaße (Breite 560+8mm, Höhe 362+3mm, Tiefe min. 320mm) eingehalten wurden.
Stellen Sie sicher, dass die Schablone korrekt ausgerichtet war und die Markierungen präzise gesetzt wurden.
Vor der Verwendung
- Schrankmaße prüfen (Breite, Höhe, Tiefe)
- Alle Teile (Halterungen A/B, Schrauben) auf Vollständigkeit prüfen
- Schablone für die Markierungen bereithalten
- Sicherstellen, dass der Schrank stabil ist
