Bedienungsanleitung für BEGA 12143P Decken- und Wandleuchte
Erfahren Sie, wie Sie die BEGA 12143P Decken- und Wandleuchte installieren, den integrierten HF-Bewegungssensor konfigurieren und die LED-Einheit warten. Diese Anleitung enthält wichtige Montagehinweise und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für den Innenbereich konzipiert und verfügt über einen integrierten HF-Bewegungssensor. Die Montage und Inbetriebnahme darf ausschließlich durch eine Elektrofachkraft erfolgen. Beachten Sie, dass Metallteile in unmittelbarer Nähe der Leuchte die Reichweite des Sensors beeinträchtigen können.
Produktbeschreibung
Die Leuchte besteht aus einem Metallgehäuse und einer schlagfesten Kunststoffabdeckung (IK10). Sie ist mit einem HF-Bewegungssensor ausgestattet, der eine maximale Reichweite von 10 Metern bietet. Die Leuchte ist für eine Netzspannung von 230 V bei 50 Hz ausgelegt.
Montage
Vorbereitung: Führen Sie die Netzanschlussleitung durch die Durchführungstülle in das Leuchtengehäuse ein. Verwenden Sie unbedingt die beiliegenden Dichtungen.
- Befestigen Sie das Leuchtengehäuse mit geeignetem Material am Montagegrund.
- Manteln Sie die Anschlussleitung ca. 60 mm ab und schieben Sie Silikonschläuche über die Adern.
- Stellen Sie die Schutzleiterverbindung her und schließen Sie die Adern an die Klemme an.
- Setzen Sie die Kunststoffabdeckung so auf, dass die Gehäusenocken in die Aussparungen passen.
- Befestigen Sie die Abdeckung durch Rechtsdrehung.
Bei Leuchten mit Abschlussring muss das Gehäuse vor der Befestigung in den Ring eingelegt werden.
Einstellung des Bewegungssensors
Die Einstellungen für Helligkeit, Haltezeit und Empfindlichkeit erfolgen über drei integrierte Tasten am Sensor. Der erste Tastendruck aktiviert die Einstellfunktion. Durch weiteres Drücken wird die Funktion auf die nächste Stufe geschaltet, was durch Blinken der LED-Anzeige bestätigt wird.
- Empfindlichkeit: Einstellbar in 5 Stufen (20% bis 100%).

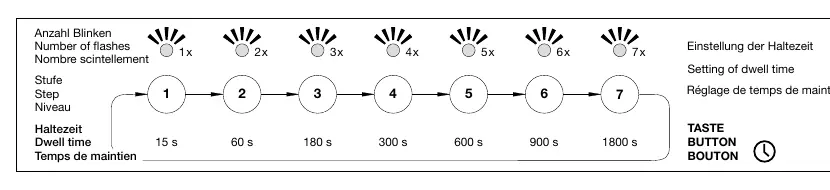

- Haltezeit: Einstellbar in 7 Stufen (15 s bis 1800 s).
- Helligkeit: Einstellbar in 6 Stufen (Tageslicht bis Dunkelheit, inkl. Lern-Modus).
Nach der Einstellung der Parameter ist eine Spannungsunterbrechung erforderlich, um die Änderungen zu speichern. Ein Werksreset kann durch gleichzeitiges Drücken der Tasten "Empfindlichkeit" und "Haltezeit" für 5 Sekunden durchgeführt werden.
Wartung und Austausch
Die LED-Einheit kann bei Bedarf durch qualifiziertes Personal ausgetauscht werden. Schalten Sie die Anlage vor Arbeiten spannungsfrei. Die Kunststoffabdeckung lässt sich durch Linksdrehung abnehmen. Ersatzteile wie LED-Einheiten oder Sensoren sind über den Hersteller beziehbar.
Praktische Hilfe
Typische Probleme
Sensorreichweite ist zu gering
Prüfen Sie, ob sich Metallteile in unmittelbarer Nähe der Leuchte befinden, da diese die Reichweite beeinträchtigen können.
Einstellungen werden nicht übernommen
Nach dem Einstellen der Parameter (Helligkeit, Haltezeit, Empfindlichkeit) ist eine Spannungsunterbrechung erforderlich, um die Änderungen zu speichern.
Leuchte schaltet nicht wie gewünscht
Überprüfen Sie die Einstellungen im Testmodus. Dieser wird durch langes Drücken (> 3 s) der Taste 'Empfindlichkeit' aktiviert.
Vor der Verwendung
- Montage nur durch eine Elektrofachkraft durchführen lassen.
- Nationale Sicherheitsvorschriften beachten.
- Beiliegende Dichtungen bei der Montage verwenden.
- Anschlussleitung ca. 60 mm abmanteln.
- Silikonschläuche über die Anschlussadern schieben.
Technische Daten in der Praxis
- HF-Bewegungssensor
- Arbeitet mit einer Frequenz von 5,8 GHz; Reichweite bis zu 10 m.
- Schlagfestigkeit IK10
- Hoher Schutz gegen mechanische Schläge (< 20 Joule).
- Schutzklasse I
- Leuchte muss geerdet werden.
Abbildungen und Diagramme
- Die Skizzen zeigen die Montagehöhen (Wand 1,8 m / Decke 2,6 m) für die maximale Reichweite von 10 m.
- Die Tasten am Sensor sind für Helligkeit, Haltezeit und Empfindlichkeit beschriftet.
Modellkompatibilität
- Optionale Abschlussringe aus Metall sind separat als Zubehör erhältlich (Farben: Weiß, Palladium, Glanzsilber).
