Bedienungsanleitung für Induktionskochfeld Bauknecht BVH 2065B F

Schnellstartanleitung und vollständiges Benutzerhandbuch für das Induktionskochfeld Bauknecht BVH 2065B F. Enthält Installationsanweisungen, Bedienung der Kochzonen, Abzugshaube, Wartung und Fehlerbehebung.

PDF-Quelle: italiano · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Bauknecht BVH 2065B F ist ein Induktionskochfeld mit integriertem Abzug. Es bietet 9 Leistungsstufen, eine Booster-Funktion, Bridge-Zonen und eine automatische Leistungsbegrenzung. Die Bedienung erfolgt über ein Touch-Bedienfeld. S. 32, 47, 62, 78

Wichtigste Schritte

  • Einstellen der Power Limitation S. 34, 49, 64, 80
  • Reinigung der Fettfilter S. 38, 53, 68, 84

Erste Inbetriebnahme

  • Schalten Sie das Kochfeld ein, indem Sie kurz die ON/OFF-Taste drücken. S. 33, 48, 63, 79
Weitere 5 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

E2 - Überhitzung

Abkühlen lassen.

S. 39, 54, 69, 85

Fehlercodes

Code Bedeutung Maßnahme Seiten
E2 Elektronik überhitzt Abkühlen lassen S. 39, 54, 69, 85
E3 Ungeeignetes Kochgeschirr Topf entfernen S. 39, 54, 69, 85
E5 Kommunikationsfehler Stromanschluss prüfen S. 39, 54, 69, 85

Wartung und Reset

  • Nach der Wartung der Filter lange auf FILTER (13) drücken. S. 36, 51, 66, 82

Technische Daten

Parameter Wert Hinweis Seiten
Höhe 25 cm Gerätehöhe S. 40, 54, 70, 86
Breite 65 cm Gerätebreite S. 40, 54, 70, 86
Tiefe 51,5 cm Gerätetiefe S. 40, 54, 70, 86

Wo es im PDF steht

  • Installation S. 4, 5, 6, 7
  • Bedienung S. 32, 33, 34, 35
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Kochzonen-Layout Seite 3 Installationsmaße Seite 4 Elektrischer Anschluss Seite 10

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für die Installation, den Betrieb und die Wartung Ihres Bauknecht Induktionskochfelds mit integriertem Abzug. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

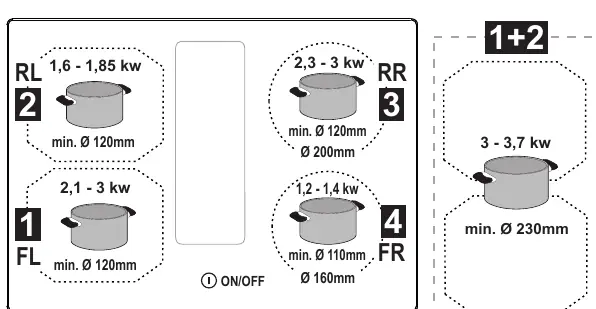

Kochzonen-Layout
Kochzonen-Layout

Sicherheitshinweise

  • Das Gerät muss vor Installationsarbeiten von der Stromversorgung getrennt werden.
  • Die Installation muss durch qualifiziertes Fachpersonal erfolgen.
  • Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
  • Das Gerät und seine zugänglichen Teile werden während des Gebrauchs heiß.
  • Bei Rissen in der Oberfläche das Gerät sofort ausschalten, um Stromschläge zu vermeiden.
  • Verwenden Sie keine Dampfreiniger.

Installation

Das Kochfeld ist für den Einbau in eine Arbeitsplatte mit einer Dicke von 2-6 cm (TOP-Installation) oder 2,5-6 cm (FLUSH-Installation) vorgesehen. Achten Sie auf die Mindestabstände zur Wand (5 cm vorne, 4 cm seitlich) und zu Hängeschränken (50 cm). Der elektrische Anschluss muss durch einen allpoligen Sicherheitsschalter erfolgen, der eine vollständige Trennung bei Überspannungskategorie III gewährleistet.

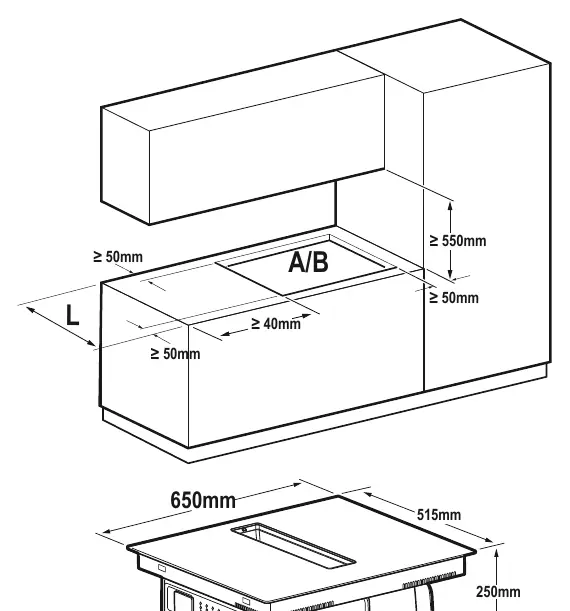

Installationsmaße
Installationsmaße

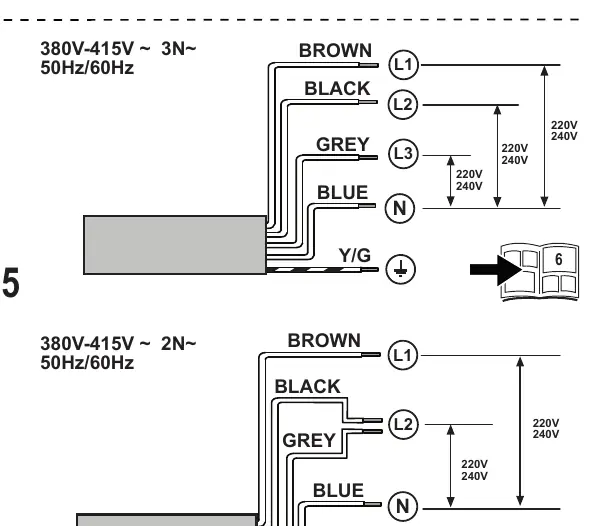

Elektrischer Anschluss
Elektrischer Anschluss

Bedienung des Kochfelds

Das Induktionskochfeld verfügt über 9 Leistungsstufen. Die Bedienung erfolgt über die Auswahlleiste (Slider). Funktionen wie Power Booster (für schnelles Aufheizen), Bridge Zones (Kombination von zwei Kochzonen) und Automatic Heat UP (schnelles Erreichen der Zieltemperatur) stehen zur Verfügung. Ein Timer kann für jede Kochzone separat eingestellt werden.

Bedienung des Abzugs

Der Abzug kann im Abluft- oder Umluftbetrieb genutzt werden. Er verfügt über 3 Leistungsstufen sowie zwei Power-Booster-Stufen. Eine automatische Funktion passt die Absaugleistung an die gewählte Kochstufe an.

Wartung und Reinigung

Reinigen Sie das Kochfeld nach jedem Gebrauch. Verwenden Sie keine scheuernden Schwämme oder aggressiven Reinigungsmittel. Die Fettfilter sollten monatlich gereinigt werden. Die Geruchsfilter (bei Umluft) können im Ofen bei 200°C für 45 Minuten regeneriert werden.

Fehlerbehebung

Bei Betriebsstörungen werden Fehlercodes angezeigt:

  • E2: Elektronik überhitzt. Warten Sie, bis das Kochfeld abgekühlt ist.
  • E3: Ungeeignetes Kochgeschirr. Verwenden Sie magnetische Töpfe.
  • E5: Kommunikationsfehler. Überprüfen Sie den Stromanschluss.

Praktische Hilfe

Typische Probleme

Kochfeld schaltet sich wegen Überhitzung ab (E2)

Lassen Sie das Kochfeld abkühlen, bevor Sie es erneut verwenden.

Kochzone heizt nicht (E3)

Verwenden Sie induktionsgeeignetes Kochgeschirr mit magnetischem Boden.

Kommunikationsfehler (E5)

Trennen Sie das Gerät vom Stromnetz und prüfen Sie den Anschluss.

Vor der Verwendung

  • Stellen Sie sicher, dass das Kochfeld korrekt installiert und geerdet ist.
  • Verwenden Sie nur Töpfe mit flachem, magnetischem Boden.
  • Prüfen Sie, ob die Spannung des Stromnetzes mit der auf dem Typenschild übereinstimmt.
  • Entfernen Sie alle Verpackungsreste aus dem Inneren des Geräts.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Power Limitation
Ermöglicht die Begrenzung der maximalen Leistungsaufnahme des Kochfelds.
Bridge Zones
Kombiniert zwei Kochzonen zu einer großen Kochfläche.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die korrekte Positionierung der Dichtungen für TOP- und FLUSH-Installation.
  • Die Schaltpläne verdeutlichen den Anschluss an verschiedene Stromnetze (3N~, 2N~, 1N~).

Modellkompatibilität

  • Nicht über Kühlgeräten, Geschirrspülern oder Öfen installieren.
  • Nur induktionsgeeignetes Kochgeschirr verwenden.
