Bedienungsanleitung für Electro-Voice 15BX Bassgitarren-Lautsprecher
Detaillierte Anleitung für den Electro-Voice 15BX 15-Zoll-Bassgitarren-Lautsprecher. Enthält technische Spezifikationen, Montageanweisungen für Front- und Rückmontage, Anschlussdiagramme für verschiedene Konfigurationen sowie...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Electro-Voice 15BX ist ein 15-Zoll-Bassgitarren-Lautsprecher mit 400W Belastbarkeit und 8 Ohm Impedanz. Die Anleitung enthält Anweisungen zur Montage in Gehäusen, Verkabelungsschemata und technische Daten. S. 1, 3
Wichtigste Schritte
- Montage des Lautsprechers S. 3
- Elektrischer Anschluss S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Belastbarkeit | 400 Watt | Dauerleistung nach EIA RS-426-A 1980 | S. 1 |
| Impedanz | 8 Ohm | Nennimpedanz | S. 1 |
| Empfindlichkeit | 102 dB | Schalldruckpegel bei 1 Watt/1 Meter | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Technische Daten und Beschreibung S. 1
- Grafiken, Abmessungen und Schaltpläne S. 2
- Installationsanleitung und Garantie S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Electro-Voice 15BX ist ein 15-Zoll-Bassgitarren-Lautsprecher, der für eine hohe Belastbarkeit von 400 Watt (Dauerleistung) ausgelegt ist. Für eine optimale Leistung wird ein Gehäusevolumen von ca. 4,5 Kubikfuß (ca. 127 Liter) empfohlen. Achten Sie bei der Installation auf die korrekte Abdichtung des Gehäuses, um die beste Basswiedergabe zu erzielen.
Produktbeschreibung
Der 15BX ist ein hochwertiger Lautsprecher mit einer Schwingspule aus flachem Aluminiumdraht, die für maximale Leistung und Zuverlässigkeit sorgt. Er ist für den Einsatz in professionellen Musikinstrumentensystemen konzipiert und bietet eine verbesserte Niederfrequenzleistung mit geringer Verzerrung.
Montage und Installation
Der Lautsprecher kann entweder von vorne oder von hinten montiert werden. Für die Frontmontage wird ein optionales Montagekit empfohlen.
Frontmontage
- Erfordert einen Ausschnitt von 353 mm (13,88 Zoll) Durchmesser.
- Der Lochkreis für die Befestigung beträgt 370 mm (14,56 Zoll).
- Verwenden Sie 1/4-20 Schrauben und T-Muttern für eine sichere Befestigung.
- Dichten Sie den Lautsprecher mit dem mitgelieferten Schaumstoff-Dichtungsband ab.
Rückmontage
- Erfordert den gleichen Ausschnitt und Lochkreis wie die Frontmontage.
- Achten Sie darauf, dass die Schrauben fest sitzen, um Vibrationen zu vermeiden.
Elektrische Anschlüsse
Verwenden Sie für die Verkabelung zum Verstärker Litzen mit einem Querschnitt von mindestens 18 Gauge. Der Lautsprecher kann in verschiedenen Konfigurationen betrieben werden:
- Parallelschaltung: Verbinden Sie die Plus- und Minuspole der Lautsprecher parallel, um die Impedanz zu verringern.
- Reihenschaltung: Verbinden Sie die Lautsprecher in Reihe, um die Impedanz zu erhöhen.
- Kombinierte Schaltung: Für Systeme mit vier Lautsprechern können Reihen- und Parallelschaltungen kombiniert werden, um die gewünschte Gesamtimpedanz zu erreichen.
Technische Daten
- Nennimpedanz: 8 Ohm
- Belastbarkeit: 400 Watt (Dauerleistung nach EIA RS-426-A 1980)
- Empfindlichkeit: 102 dB (1 Watt/1 Meter)
- Resonanzfrequenz (fs): 40 Hz
- Gewicht: 9,1 kg (Netto), 11,4 kg (Versand)
Garantie und Service
Electro-Voice gewährt eine Garantie auf Material- und Verarbeitungsfehler. Für Serviceanfragen wenden Sie sich bitte an Electro-Voice, Inc., 600 Cecil Street, Buchanan, Michigan 49107, USA. Telefon: 616/695-6831 oder 800/234-6831.
Praktische Hilfe
Typische Probleme
Schlechte Basswiedergabe
Überprüfen Sie, ob das Gehäuse luftdicht ist und das empfohlene Volumen von 4,5 Kubikfuß eingehalten wurde.
Vibrationen bei hoher Lautstärke
Stellen Sie sicher, dass alle Befestigungsschrauben fest angezogen sind und die Dichtung korrekt sitzt.
Vor der Verwendung
- Prüfen Sie das Gehäusevolumen (empfohlen 4,5 Kubikfuß).
- Stellen Sie sicher, dass der Ausschnitt 353 mm beträgt.
- Verwenden Sie 18-Gauge-Litze für die Verkabelung.
- Prüfen Sie die Impedanzanpassung Ihres Verstärkers.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Belastbarkeit
- 400 Watt Dauerleistung; der Lautsprecher hält diese Leistung über längere Zeiträume aus.
- Nennimpedanz
- 8 Ohm; wichtig für die korrekte Anpassung an den Verstärker.
- Empfindlichkeit
- 102 dB; gibt an, wie laut der Lautsprecher bei 1 Watt Eingangsleistung in 1 Meter Entfernung ist.
Abbildungen und Diagramme

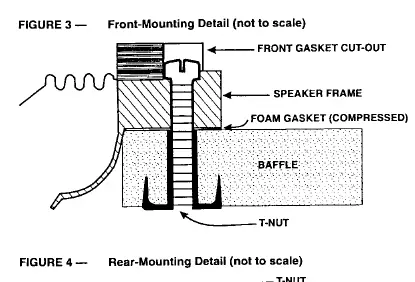

- Abbildung 3 & 4: Detaillierte Darstellung der Front- und Rückmontage mit T-Muttern.
- Abbildung 6, 7 & 8: Schaltpläne für den Anschluss von zwei oder vier Lautsprechern in Parallel- oder Reihenschaltung.
Modellkompatibilität
- Geeignet für Bassgitarren-Gehäuse.
- Kann mit optionalem SMH-1 Montagekit für Frontmontage verwendet werden.
