Ersatzteilliste für Bartscher Heißwasserspender 10L
Ersatzteilliste und Explosionszeichnung für den Bartscher Heißwasserspender 10L. Identifizieren Sie Bauteile wie Thermostat, Ablasshahn und Heizelement für Wartungsarbeiten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist eine Ersatzteilliste und Explosionszeichnung für den Bartscher Heißwasserspender 10L. Es dient der Identifikation von Bauteilen für Wartungs- und Reparaturzwecke. Die Liste enthält die Artikelbezeichnungen und Artikelnummern für die Bestellung von Ersatzteilen.
Explosionszeichnung

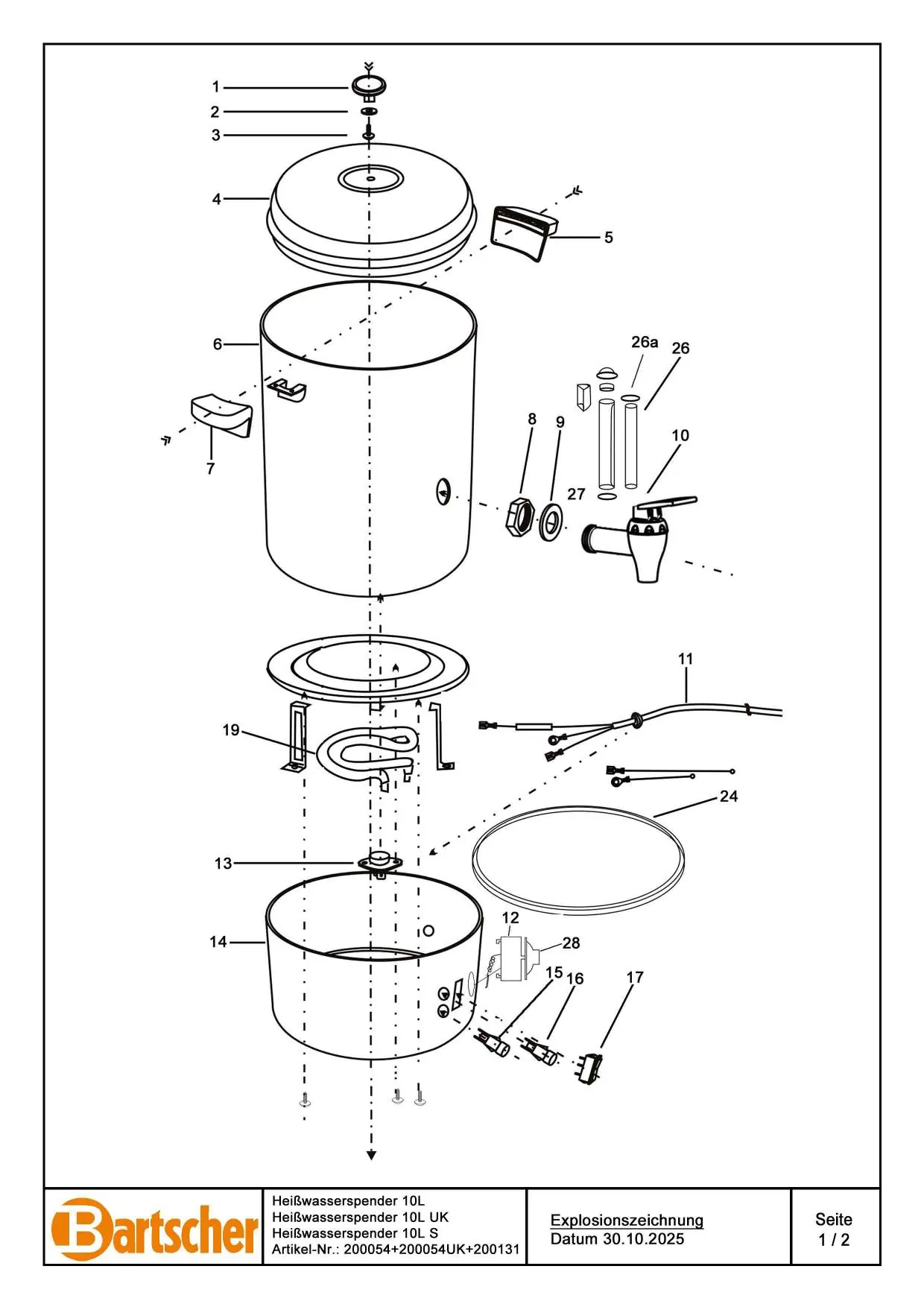

Die Explosionszeichnung auf Seite 1 zeigt den Aufbau des Geräts und die Position der einzelnen Komponenten. Jedes Bauteil ist nummeriert, um die Zuordnung zur Ersatzteilliste zu erleichtern. Dies hilft bei der Demontage und dem Austausch defekter Teile.
Ersatzteilliste
Die Ersatzteilliste bietet eine detaillierte Aufstellung der Komponenten. Wichtige Bauteile sind unter anderem:
- Heizelement und Thermostate: Thermostat (30-105 °C) und Sicherheitsthermostat (135 °C).
- Ablasshahn: Kunststoff-Ablasshahn, komplett.
- Gehäuse und Deckel: Verschiedene Ausführungen (auch mattschwarz).
- Anzeigen: Füllstandanzeige und Kontrolllampen (grün/rot).
- Anschluss: Anschlusskabel mit Stecker.
Herstellerinformationen
Bartscher GmbH
Praktische Hilfe
Typische Probleme
Sicherheitsthermostat (135 °C) oder Thermostat (30-105 °C) auf Funktion prüfen.
Dichtung (Pos. 26a) oder Ablasshahn (Pos. 8-10) auf Verschleiß oder korrekten Sitz prüfen.
Vor der Verwendung
- Prüfen Sie den festen Sitz des Ablasshahns.
- Kontrollieren Sie das Anschlusskabel auf Beschädigungen.
- Stellen Sie sicher, dass die Dichtungen (z.B. am Hahn) intakt sind.
- Überprüfen Sie die Füllstandanzeige auf Risse.
