Bedienungsanleitung für Baby Trend Tour LTE 2-in-1 Stroller Wagon

Erfahren Sie, wie Sie den Baby Trend Tour LTE 2-in-1 Stroller Wagon sicher montieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Radmontage, zum Zusammenklappen, zur Nutzung des Sicherheitsgurts und zur Pflege.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Baby Trend Tour LTE 2-in-1 Stroller Wagon erfordert eine Montage durch Erwachsene. Stellen Sie sicher, dass der Rahmen vollständig eingerastet ist (grüne Indikatoren sichtbar), bevor Sie ihn verwenden. Beachten Sie die Gewichtsgrenzen von 45 lbs pro Kind. S. 1, 5, 10

Wichtigste Schritte

Rahmen aufstellen S. 5
Räder montieren S. 6, 7, 8
Sicherheitsgurt anlegen S. 14

Erste Inbetriebnahme

Montieren Sie die Räder und stellen Sie sicher, dass der Rahmen vollständig eingerastet ist (grüne Indikatoren sichtbar). S. 5, 6, 7

Probleme und Lösungen

Räder lösen sich

Überprüfen Sie die Stifte und Unterlegscheiben gemäß Diagramm C und stellen Sie sicher, dass die Radbaugruppe fest eingerastet ist.

S. 8, 17

Wartung und Reset

Reinigen Sie den Rahmen und Stoffe nur mit einer milden Seifenlösung und warmem Wasser. S. 18, 19

Technische Daten

Parameter	Wert	Hinweis	Seiten
Max. Gewicht pro Kind	45 lbs (20,41 kg)	Maximale Belastung pro Sitzplatz	S. 3
Gesamtgewichtskapazität	94 lbs (42,63 kg)	Maximales Gesamtgewicht inklusive Zubehör	S. 3

Wo es im PDF steht

Montage des Rahmens S. 5
Montage der Räder S. 6, 7, 8
Sicherheitsgurt S. 14

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Rahmenmontage und Verriegelungsindikatoren

Seite 5

Seite 7

Seite 8

Seite 14

Seite 15

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Montagehinweise für den Baby Trend Tour LTE 2-in-1 Stroller Wagon. Bitte lesen Sie alle Anweisungen vor der Montage und Verwendung sorgfältig durch. Der Wagen ist für bis zu 2 Kinder konzipiert, die mindestens 6 Monate alt sein müssen und ohne Hilfe aufrecht sitzen können.

Maximale Traglast pro Kind: 45 lbs (20,41 kg).
Gesamttraglast (inkl. Zubehör): 94 lbs (42,63 kg).
Traglast Eltern-Organizer: 2 lbs (0,90 kg).
Traglast Seitentaschen: 1 lb (0,45 kg).

Montage des Rahmens

Stellen Sie sicher, dass der Rahmen vollständig eingerastet ist, bevor Sie Zubehör anbringen. Achten Sie darauf, dass die grünen Indikatoren sichtbar sind, um eine sichere Verriegelung zu gewährleisten.

Lösen Sie den Faltriegel.
Ziehen Sie den Griff des Wagens nach oben, bis der Rahmen hörbar einrastet.

Montage der Räder

Die Montage umfasst sowohl die Vorderräder als auch die Hinterachse.

Vorderräder: Drehen Sie das Rad so, dass das Stiftloch nach oben zeigt. Drücken Sie die Radbaugruppe in den Pfosten, bis sie einrastet. Überprüfen Sie durch Ziehen am Rad, ob es fest sitzt.
Hinterachse: Entfernen Sie die Teile aus der Tasche. Befolgen Sie die Diagramme A, B und C für die korrekte Reihenfolge der Montage (Achse, Rad, Unterlegscheiben, Stifte, Kappen).

Bedienung

Sicherheitsgurt: Legen Sie den Schrittgurt zwischen die Beine des Kindes und stecken Sie die Schnallen in den Mittelverschluss. Passen Sie die Taillengurte für einen sicheren Sitz an.
Bremsen: Drücken Sie die Bremshebel an der Hinterachse nach unten, um die Bremsen zu aktivieren. Zum Lösen heben Sie die Hebel vorsichtig an.
Zusammenklappen: Ziehen Sie beide Auslöser gleichzeitig, drücken Sie den Griff nach unten, bis der Wagen vollständig gefaltet ist, und sichern Sie ihn mit dem Faltriegel.

Wartung und Reinigung

Überprüfen Sie den Wagen regelmäßig auf lose Schrauben, abgenutzte Teile oder gerissenes Material. Reinigen Sie den Rahmen, Kunststoffteile und Stoffe nur mit einer milden Seifenlösung und warmem Wasser. Wischen Sie die Oberflächen mit Wasser ab, um Seifenreste zu entfernen, und lassen Sie sie an der Luft trocknen.

Praktische Hilfe

Typische Probleme

Wagen lässt sich nicht zusammenklappen

Stellen Sie sicher, dass alle Stoffteile ordentlich verstaut sind und die Auslöser korrekt betätigt werden.

Räder blockieren nicht

Überprüfen Sie, ob die Radbaugruppe korrekt eingerastet ist und die Stifte/Unterlegscheiben gemäß Diagramm C richtig sitzen.

Wagen ist instabil

Überprüfen Sie die Gewichtsgrenzen (max. 45 lbs pro Kind, 94 lbs gesamt) und stellen Sie sicher, dass der Rahmen vollständig eingerastet ist.

Vor der Verwendung

Prüfen Sie den Rahmen auf beschädigte Teile oder lose Verbindungen.
Stellen Sie sicher, dass alle Räder fest eingerastet sind.
Überprüfen Sie, ob die Bremsen korrekt funktionieren.
Stellen Sie sicher, dass der Sicherheitsgurt ordnungsgemäß angelegt ist.
Vergewissern Sie sich, dass die grünen Indikatoren am Rahmen sichtbar sind.

Technische Daten in der Praxis

Maximale Traglast pro Kind: 45 lbs (20,41 kg)
Gesamttraglast (mit Zubehör): 94 lbs (42,63 kg)
Traglast Eltern-Organizer: 2 lbs (0,90 kg)
Traglast Seitentaschen: 1 lb (0,45 kg)

Abbildungen und Diagramme

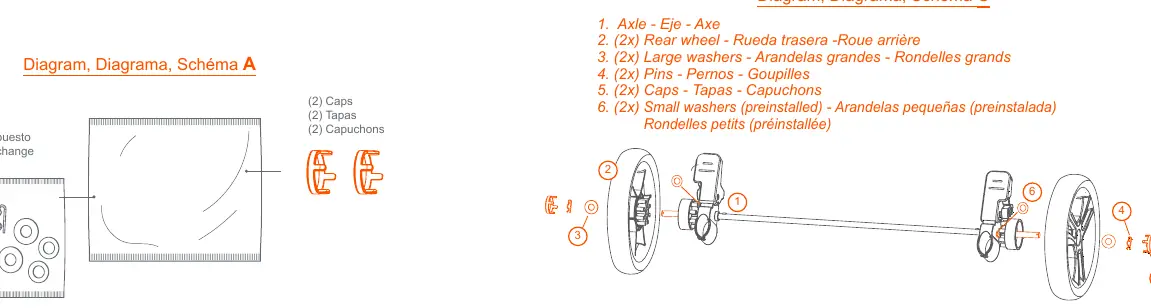

Diagramm A, B, C: Zeigt die korrekte Reihenfolge der Hinterradmontage inklusive Unterlegscheiben und Stiften.
Fig 1a-1c: Zeigt das Entfalten des Rahmens und die grünen Verriegelungsindikatoren.
Fig 10: Zeigt die korrekte Nutzung des Sicherheitsgurts.

Modellkompatibilität

Nur für bis zu 2 Kinder geeignet.
Kinder müssen mindestens 6 Monate alt sein und selbstständig sitzen können.
