Installationsanleitung für AWE 0FG Auspuffanlage
Detaillierte Installationsanleitung für die AWE 0FG Auspuffanlage für den 4. Gen Chevy Silverado ZR2 und GMC Sierra AT4X. Enthält Schritte zur Demontage, zum präzisen Schneiden der Rohre, zur Montage der neuen Komponenten und zur...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der AWE 0FG Auspuffanlage für den 4. Gen Chevy Silverado ZR2 und GMC Sierra AT4X. Vor Beginn der Arbeiten ist es zwingend erforderlich, alle Teile auf Vollständigkeit und Beschädigungen zu prüfen. Da es sich um ein großes System handelt, wird die Unterstützung durch eine zweite Person dringend empfohlen. Beachten Sie, dass das Schneiden der originalen Auspuffrohre erforderlich ist; präzise Messungen sind hierbei entscheidend für die Passgenauigkeit.
Sicherheitshinweise
- Lassen Sie das Auspuffsystem vollständig abkühlen, bevor Sie mit der Demontage beginnen, um Verbrennungen zu vermeiden.
- Verwenden Sie Kriechöl für alle Schrauben und Gummiaufhängungen, um die Demontage zu erleichtern.
- Beachten Sie die Drehmomentvorgaben des Fahrzeugherstellers für alle OEM-Befestigungselemente.

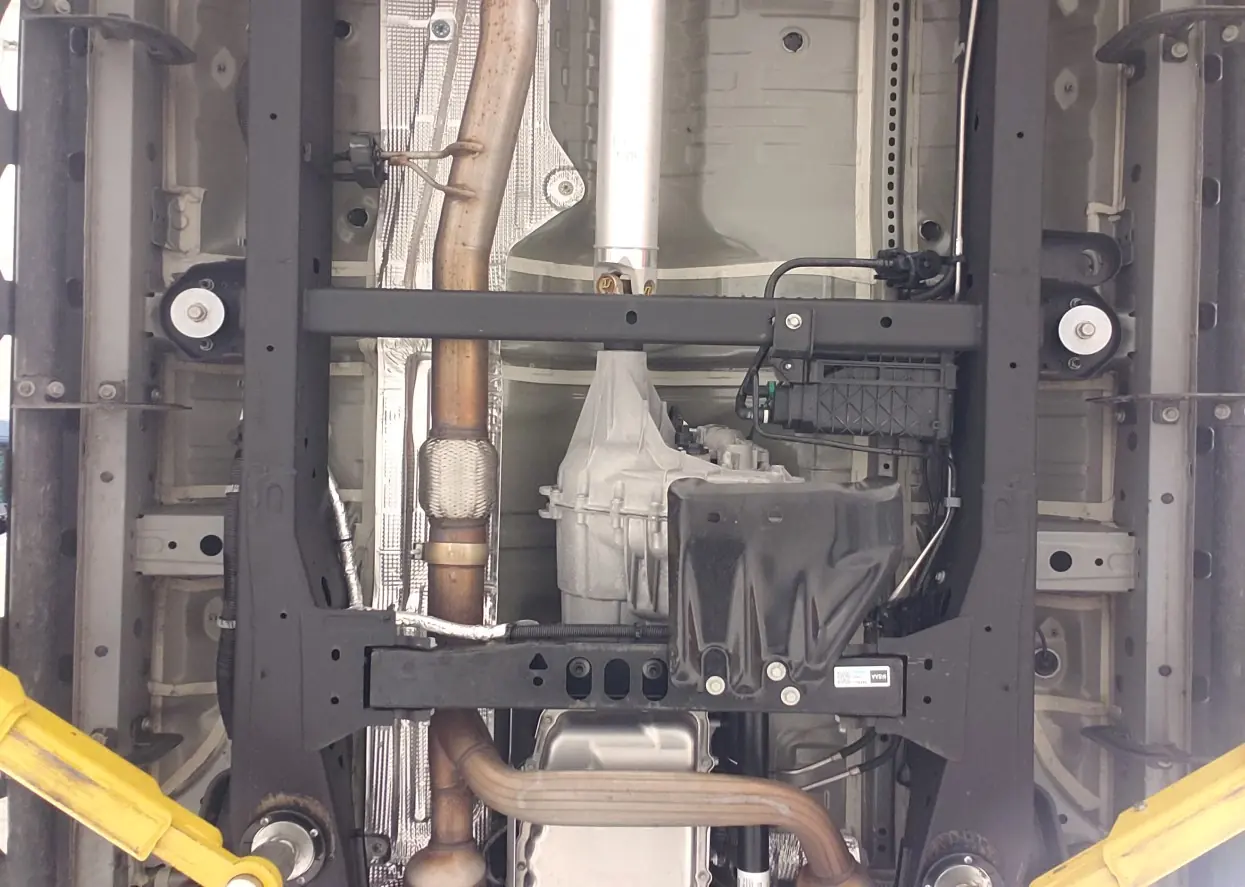

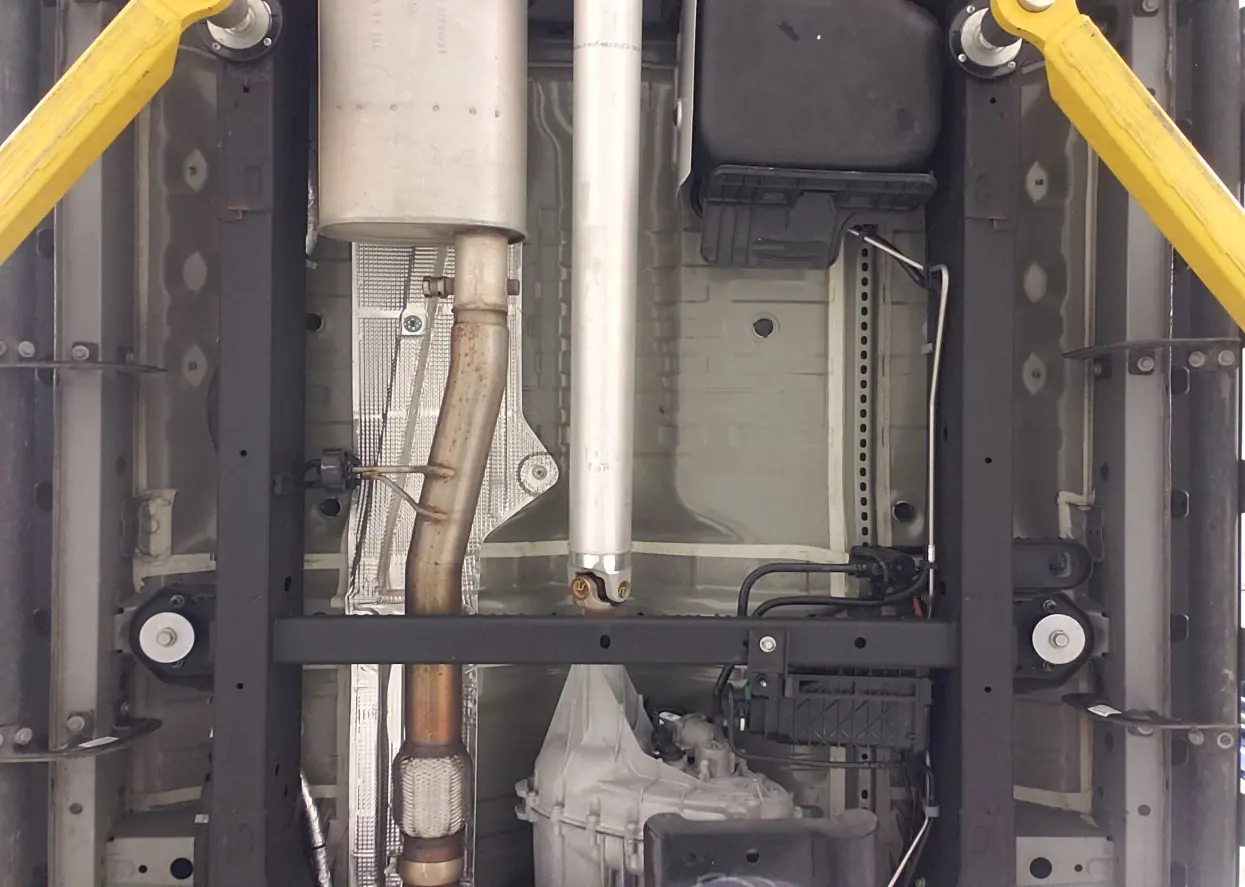

Demontage des originalen Auspuffs
- Entfernen Sie das Reserverad.

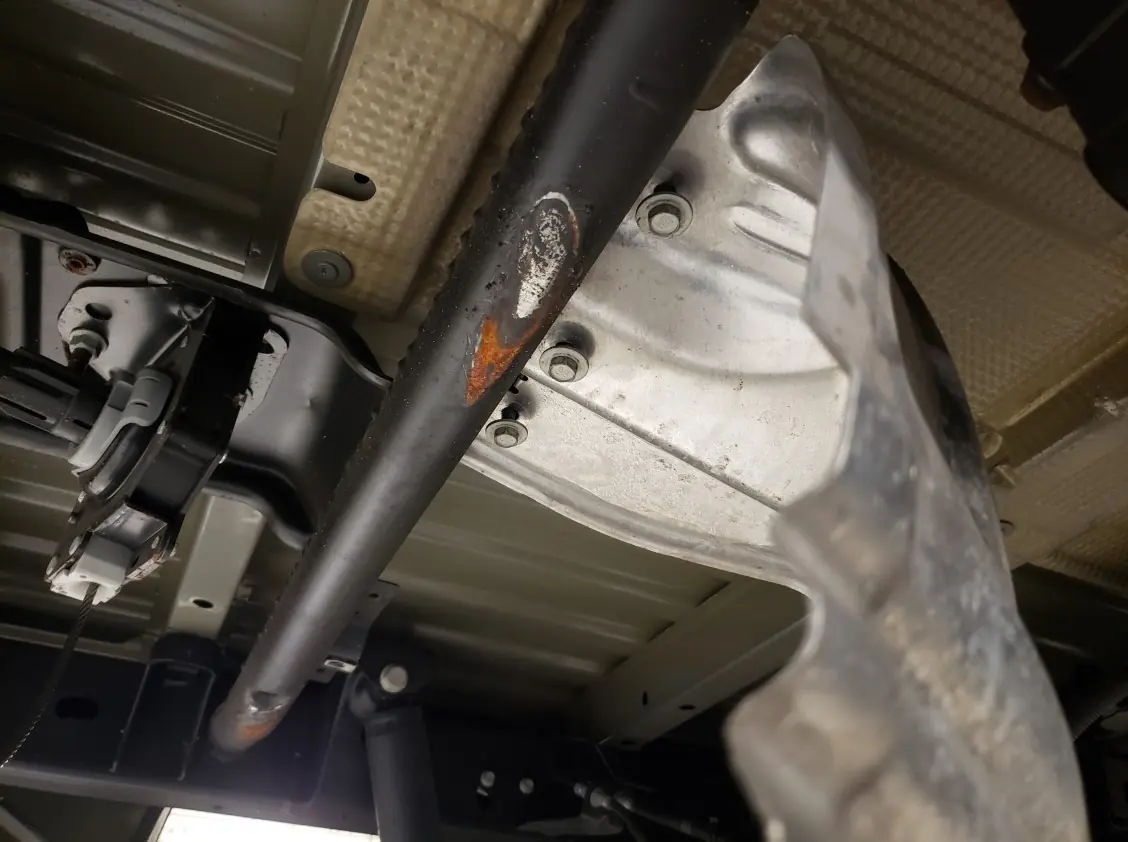

- Demontieren Sie das Hitzeschild (dieses wird später wieder installiert).
- Lösen Sie die Kugelgelenkschelle des originalen Auspuffs.
- Entfernen Sie die 5 Auspuffaufhängungen und nehmen Sie das komplette System ab.
Installation der AWE Auspuffanlage
Die Installation erfolgt in umgekehrter Reihenfolge unter Verwendung der mitgelieferten Schellen. Wichtige Schritte umfassen:

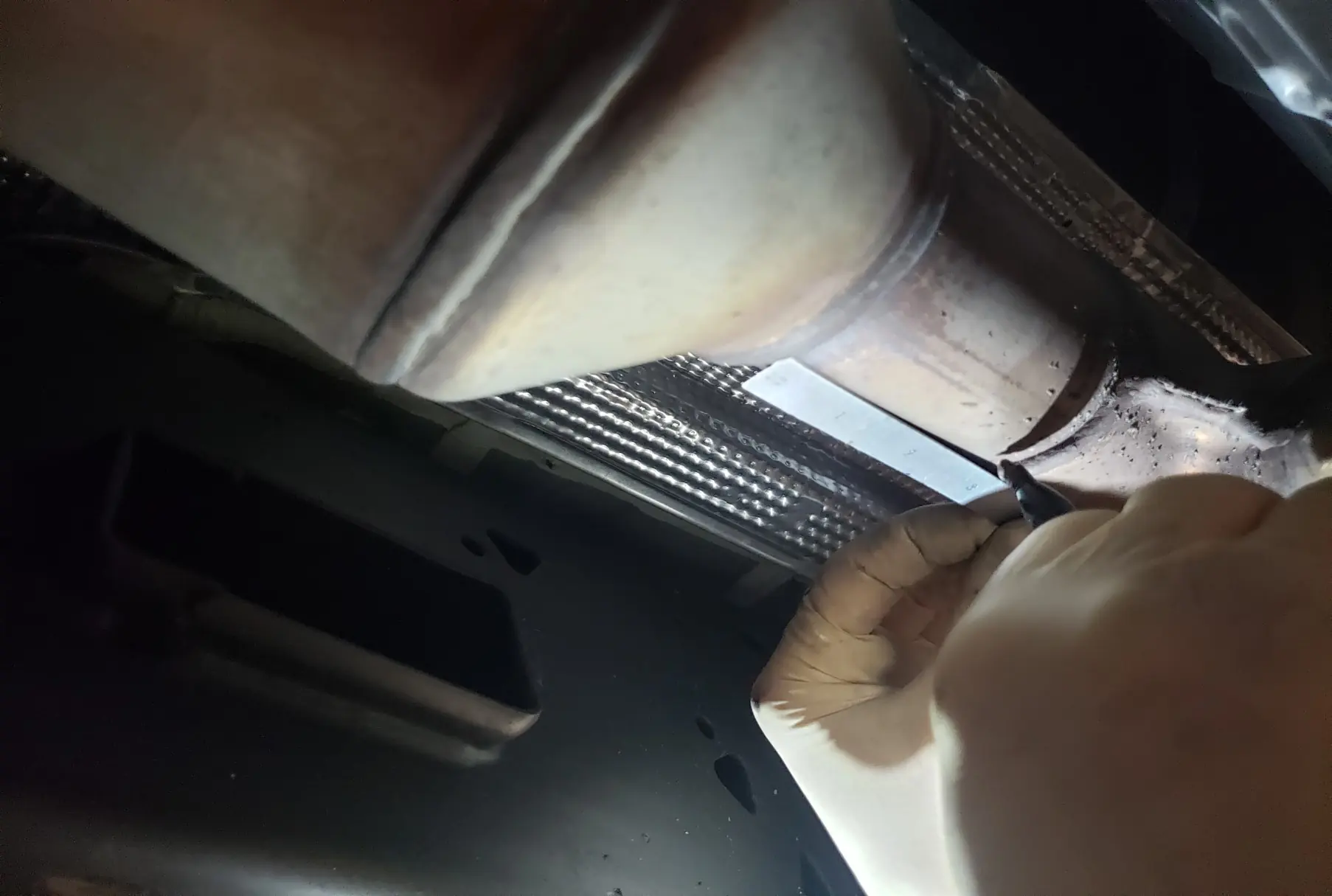

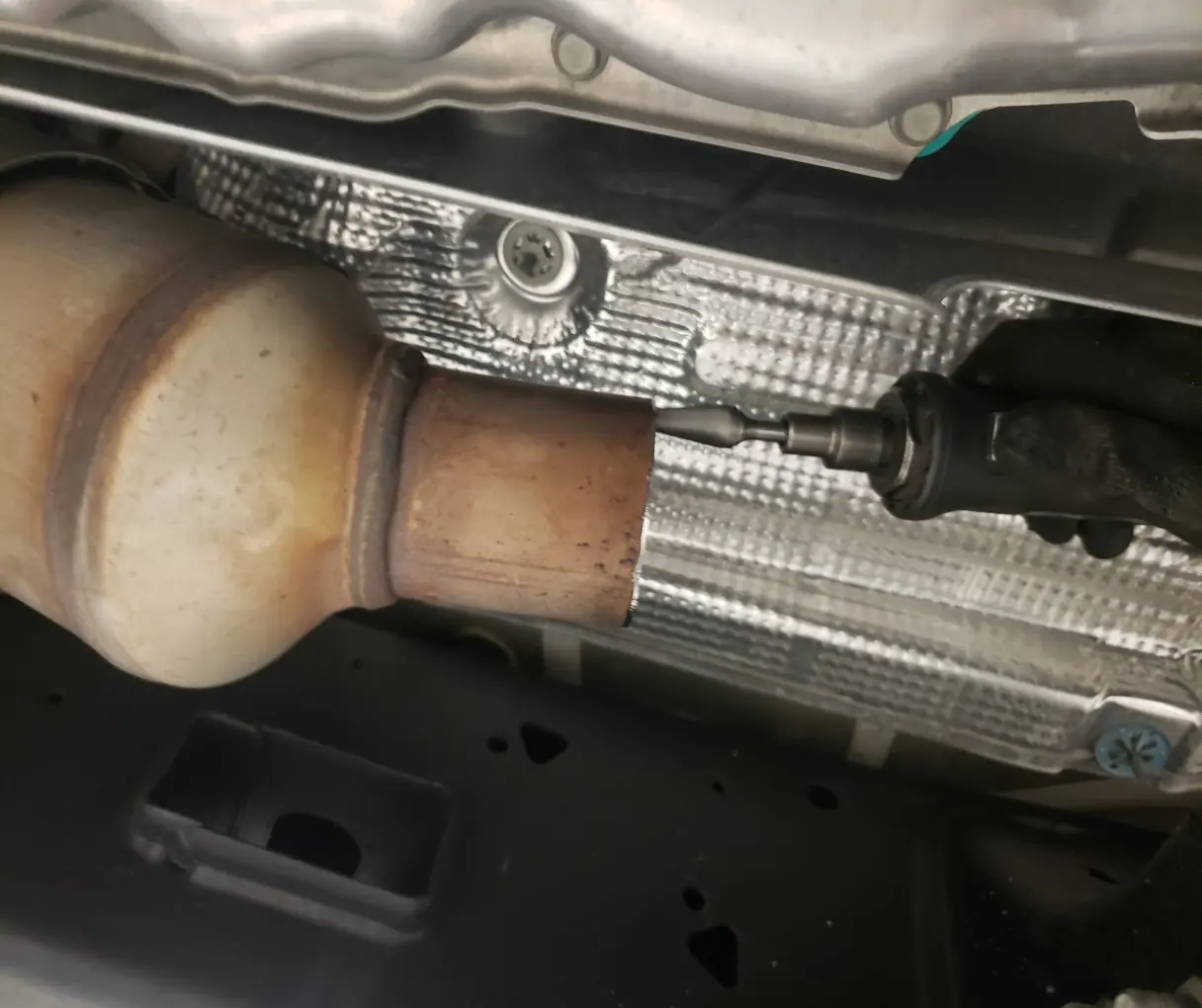

- Schneiden der Rohre: Messen Sie die Schnittpunkte hinter den Katalysatoren präzise ab (Fahrerseite: 2 5/16 Zoll, Beifahrerseite: 2 3/4 Zoll von der Schweißnaht). Entgraten Sie die Schnittkanten sorgfältig.
- Montage: Installieren Sie die AWE-Frontabschnitte und das H-Rohr. Achten Sie darauf, dass die Auslässe parallel verlaufen.
- Ausrichtung: Ziehen Sie die Schellen erst dann vollständig fest, wenn das gesamte System installiert und ausgerichtet ist.
Fehlerbehebung und Wartung

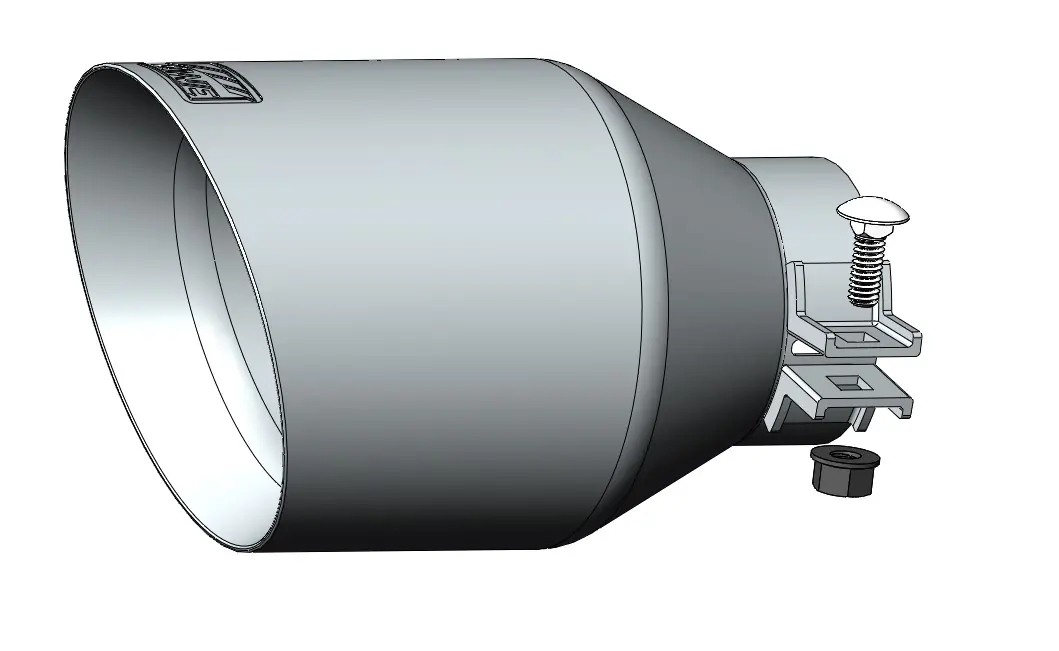

Sollte das System nicht korrekt passen, liegt dies meist an einer unzureichenden Ausrichtung. Überprüfen Sie die Positionierung der Rohre und stellen Sie sicher, dass kein Kontakt zum Fahrgestell besteht. Nach der Installation ist eine Einlaufphase von 800-1000 Meilen normal, in der sich der Klang stabilisiert. Reinigen Sie die Auspuffendrohre regelmäßig mit milder Seifenlauge, um Korrosion durch Streusalz zu vermeiden.
Herstellerinformationen
AWE Tuning
Praktische Hilfe
Typische Probleme
Auspuff passt nicht korrekt
Meist liegt dies an einer ungenauen Ausrichtung. Prüfen Sie auf Kontakt zum Fahrgestell und justieren Sie die Rohre erneut.
Fehlende oder beschädigte Teile
Überprüfen Sie die Teileliste sofort nach Erhalt und kontaktieren Sie den Verkäufer, falls Teile fehlen.
Vor der Verwendung
- Prüfen Sie alle Teile auf Vollständigkeit gemäß Teileliste.
- Stellen Sie sicher, dass beide Kartons geliefert wurden.
- Besorgen Sie Kriechöl für Schrauben und Aufhängungen.
- Halten Sie eine zweite Person zur Unterstützung bereit.
- Stellen Sie sicher, dass das Fahrzeug abgekühlt ist.
Technische Daten in der Praxis
- Mindestdrehmoment für Schellen
- 60 ft/lbs
Abbildungen und Diagramme

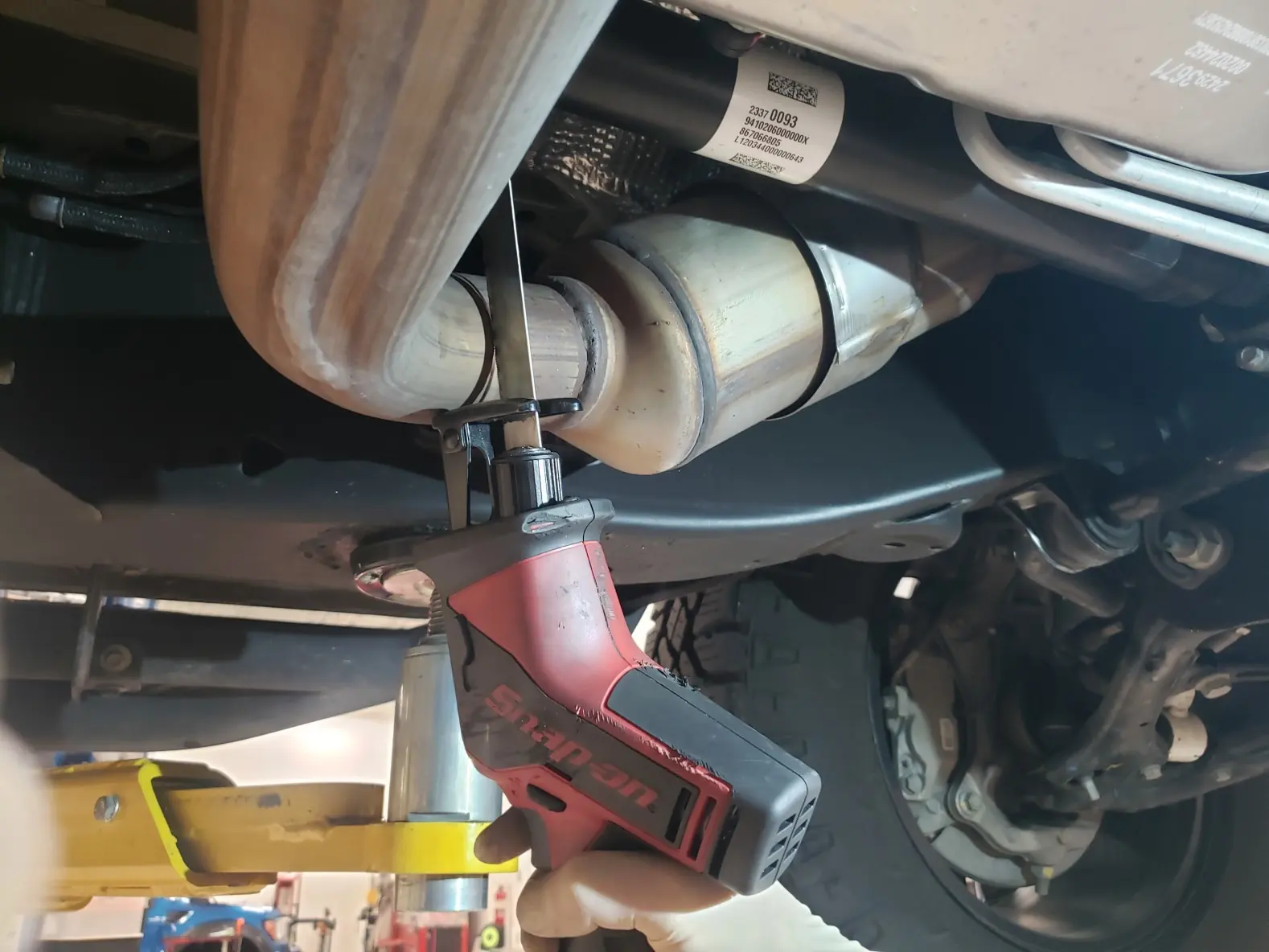

- Figure 3-1/3-2: Markierung der Schnittpunkte hinter den Katalysatoren.

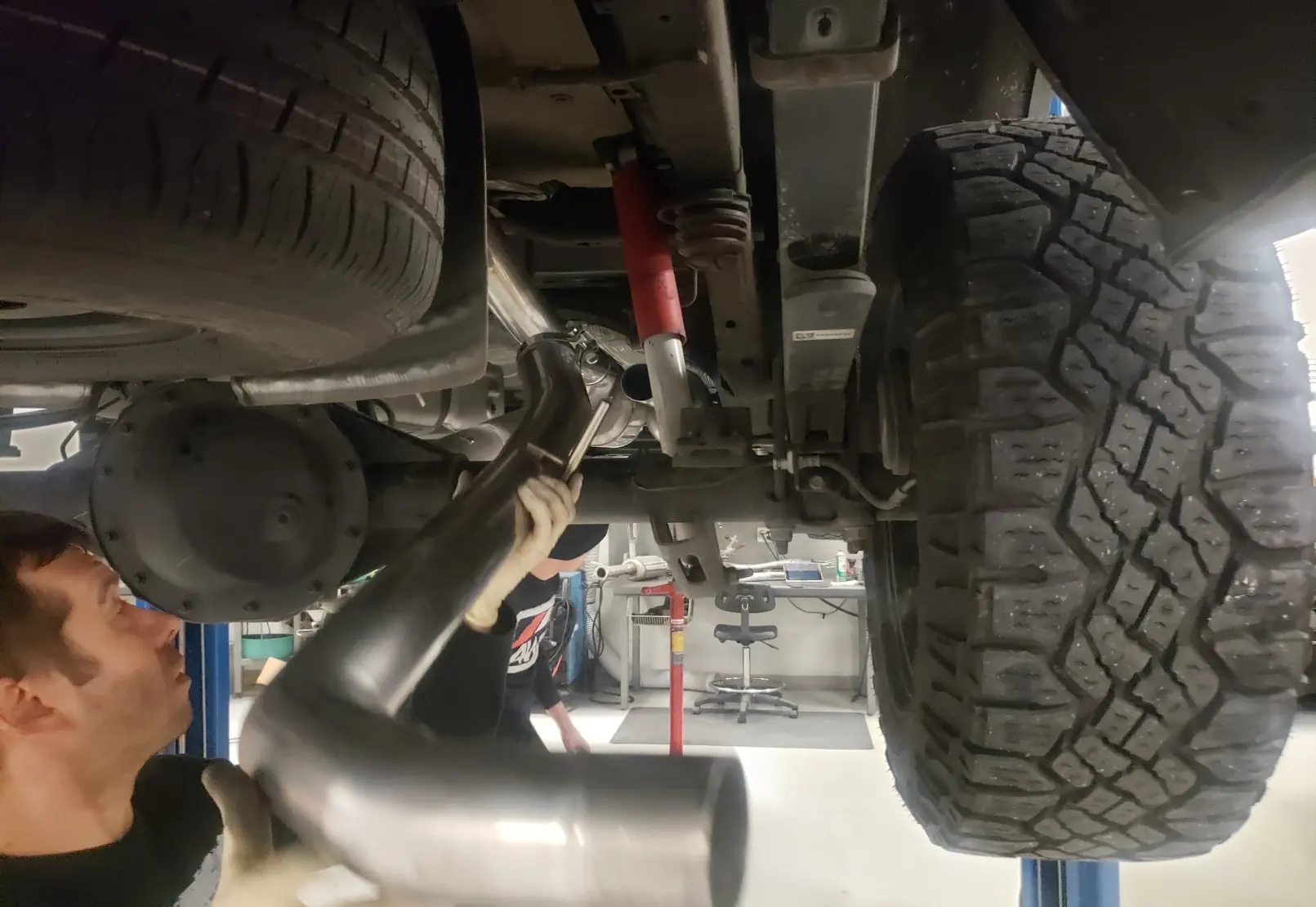

- Figure 12: Korrekte Montage der Auspuffschellen (A: Positionierung, B: Überlappung, C: Kantenabschluss).

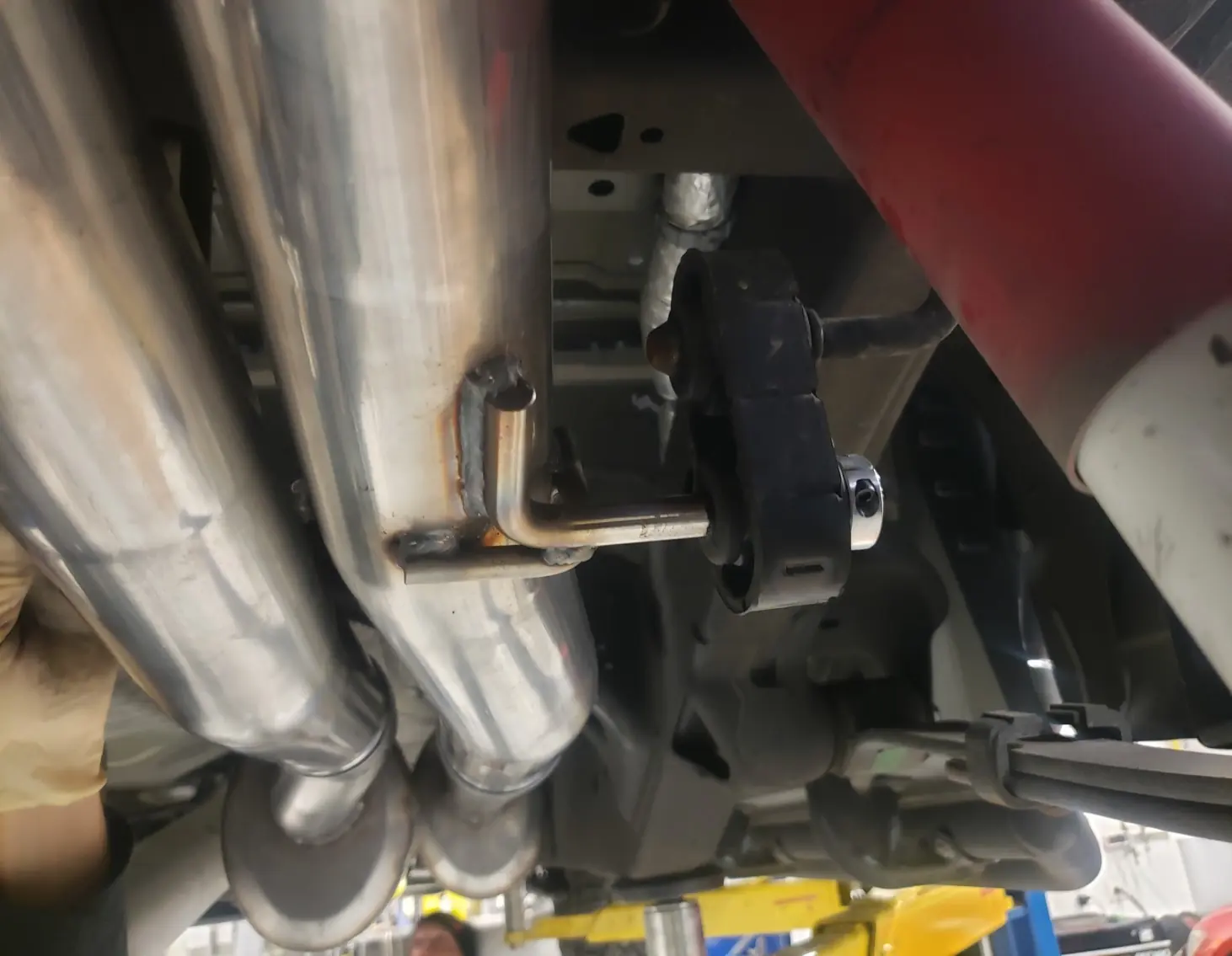

- Figure 19/23: Montage der Auspuffaufhängungs-Split-Collar-Schellen.
Modellkompatibilität
- Geeignet für 4. Gen Chevy Silverado ZR2 und GMC Sierra AT4X (6.2L).
- Nicht für andere Motorisierungen oder Fahrzeuggenerationen geeignet.
