Bedienungsanleitung für Avantco 177IC3500 Induktionskochfeld

Erfahren Sie, wie Sie das Avantco 177IC3500 Induktionskochfeld sicher bedienen, reinigen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Fehlercodes und Betriebsschritte.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Avantco 177IC3500 ist ein 3500W Induktionskochfeld. Zum Betrieb: Gerät anschließen, ON/OFF drücken, Temp/Heating wählen und mit +/- Tasten Leistung oder Temperatur anpassen. S. 7

Wichtigste Schritte

  • Einschalten und Heizen S. 7
  • Reinigung S. 10

Erste Inbetriebnahme

  • Gerät aufstellen, magnetisches Kochgeschirr mittig platzieren, an 208-240V Steckdose anschließen, ON/OFF drücken. S. 5, 7

Probleme und Lösungen

E0

Kein Kochgeschirr auf dem Kochfeld.

S. 9
E1

Temperatursensor überhitzt.

S. 9
E2

Kochgeschirr zu heiß.

S. 9

Fehlercodes

Code Bedeutung Maßnahme Seiten
E0 Kein Kochgeschirr erkannt Kochgeschirr aufstellen S. 9
E1 Sensor überhitzt Abkühlen lassen S. 9
E2 Kochgeschirr zu heiß Abkühlen lassen S. 9
E3 Überspannung Warten bis Spannung normal S. 9

Wartung und Reset

  • Gerät nach Gebrauch ausschalten, abkühlen lassen und mit feuchtem Tuch reinigen. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 3500W Maximale Leistungsaufnahme S. 2
Spannung 208-240V Erforderliche Eingangsspannung S. 2
Temperaturbereich 140-460°F Einstellbare Temperatur S. 2

Wo es im PDF steht

  • Spezifikationen S. 2
  • Sicherheitshinweise S. 3
  • Bedienung S. 7
  • Fehlercodes S. 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Avantco 177IC3500 Induktionskochfeld Seite 1 Technische Zeichnung Seite 8 Bedienfeld des Induktionskochfelds Seite 9

Wichtige Informationen aus der Anleitung

Das Avantco 177IC3500 ist ein 3500W Induktionskochfeld für den gewerblichen Einsatz. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Gerät darf nur mit magnetischem Kochgeschirr verwendet werden. Bei Beschädigungen der Glaskeramikoberfläche darf das Gerät nicht mehr betrieben werden.

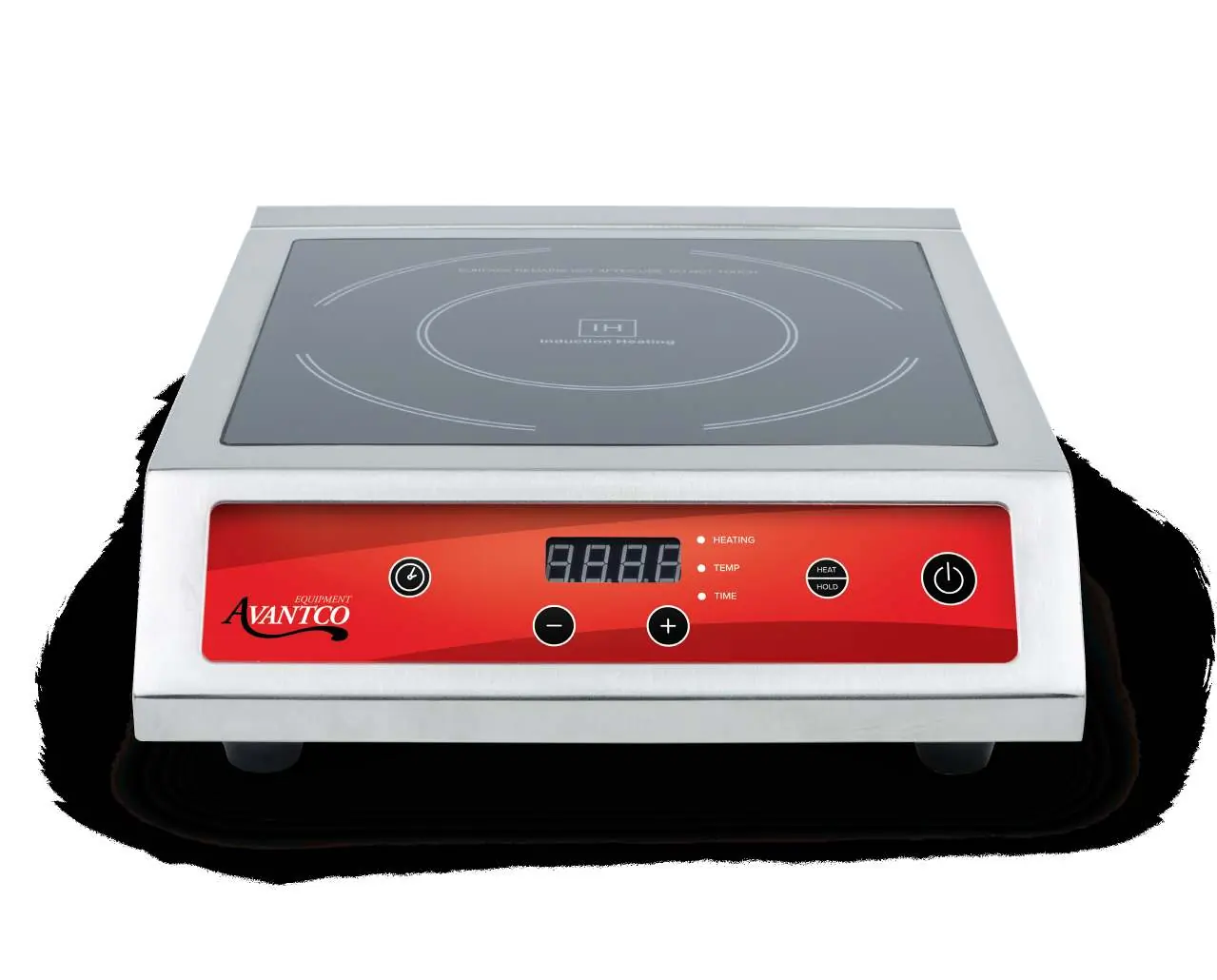

Avantco 177IC3500 Induktionskochfeld
Avantco 177IC3500 Induktionskochfeld

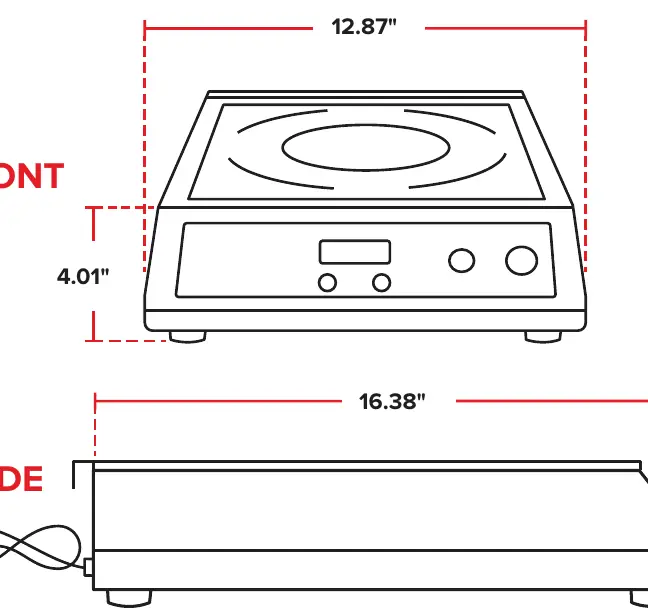

Technische Zeichnung
Technische Zeichnung

Sicherheitshinweise

  • Elektrische Sicherheit: Das Gerät benötigt eine geerdete Steckdose mit 208-240V. Verwenden Sie keine Mehrfachsteckdosen.
  • Flüssigkeiten: Tauchen Sie das Gerät oder das Kabel niemals in Wasser oder andere Flüssigkeiten.
  • Oberflächen: Die Glasoberfläche kann durch heißes Kochgeschirr heiß werden. Berühren Sie diese nicht.
  • Umgebung: Stellen Sie das Gerät auf eine stabile, trockene und hitzebeständige Oberfläche. Blockieren Sie nicht die Belüftungsschlitze.
  • Kinder: Halten Sie das Gerät von Kindern fern.

Betrieb des Induktionskochfelds

Bedienfeld des Induktionskochfelds
Bedienfeld des Induktionskochfelds
  1. Stellen Sie geeignetes, magnetisches Kochgeschirr mittig auf die Kochfläche.
  2. Schließen Sie das Gerät an die Stromversorgung an. Ein akustisches Signal ertönt.
  3. Drücken Sie die ON/OFF-Taste, um das Gerät in den Standby-Modus zu versetzen.
  4. Drücken Sie die Temp/Heating-Taste. Das Gerät startet im Leistungsmodus (Standard 1200W).
  5. Verwenden Sie die + oder - Tasten, um die Leistung (500W - 3500W) oder die Temperatur (140°F - 460°F) anzupassen.
  6. Optional: Drücken Sie die Timer-Taste und stellen Sie mit + oder - die Zeit (0-180 Minuten) ein.

Geeignetes Kochgeschirr

Verwenden Sie nur Kochgeschirr mit magnetischem Boden (ferromagnetisch), wie z.B. emaillierten Stahl, Gusseisen oder Edelstahl mit Sandwichboden. Testen Sie die Eignung mit einem Magneten. Verwenden Sie kein Kochgeschirr aus Glas, Keramik oder Aluminium.

Reinigung und Wartung

  • Schalten Sie das Gerät aus und ziehen Sie den Netzstecker vor jeder Reinigung.
  • Lassen Sie das Gerät vollständig abkühlen.
  • Wischen Sie die Oberfläche mit einem leicht feuchten Tuch ab.
  • Verwenden Sie keine Scheuermittel, scharfen Gegenstände oder Metallschwämme, um die Glasoberfläche nicht zu zerkratzen.
  • Reinigen Sie das Gerät niemals in der Spülmaschine.

Fehlerbehebung

Das Gerät verfügt über eine Fehleranzeige im LED-Display:

  • E0: Kein Kochgeschirr erkannt. Stellen Sie einen Topf auf die Platte.
  • E1: Temperatursensor überhitzt oder defekt. Gerät abkühlen lassen.
  • E2: Kochgeschirr zu heiß (Trockengehschutz). Gerät abkühlen lassen.
  • E3: Überspannungsschutz. Gerät kehrt bei normaler Spannung automatisch zurück.

Praktische Hilfe

Typische Probleme

Gerät heizt nicht (E0)

Stellen Sie sicher, dass magnetisches Kochgeschirr mittig auf der Kochfläche steht.

Gerät schaltet ab (E1/E2)

Überhitzungsschutz oder Trockengehschutz aktiv. Gerät ausschalten, abkühlen lassen und sicherstellen, dass Flüssigkeit im Topf ist.

Gerät zeigt E3

Stromspannung prüfen. Das Gerät kehrt in den Normalbetrieb zurück, sobald die Spannung stabil ist.

Vor der Verwendung

  • Stellen Sie sicher, dass das Kochgeschirr magnetisch ist (Test mit Magnet).
  • Platzieren Sie das Gerät auf einer stabilen, flachen und trockenen Oberfläche.
  • Prüfen Sie, ob die Steckdose die korrekte Spannung (208-240V) liefert.
  • Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind.

Technische Daten in der Praxis

Temperaturbereich
140°F bis 460°F einstellbar.

Abbildungen und Diagramme

  • Das Bedienfeld enthält Tasten für Timer, Leistung/Temperatur, Ein/Aus sowie ein LED-Display zur Statusanzeige.

Modellkompatibilität

  • Nur für magnetisches Kochgeschirr geeignet.
  • Nicht geeignet für Glas, Keramik oder Aluminium.
  • Bodendurchmesser des Kochgeschirrs sollte zwischen 4¾" und 10¼" liegen.
