Bedienungsanleitung für AV Access 8K KVM Extender 8KEX100-KVM

Schnellstartanleitung und Benutzerhandbuch für den AV Access 8K KVM Extender 8KEX100-KVM. Erfahren Sie mehr über Installation, DIP-Schalter-Konfigurationen und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der AV Access 8K KVM Extender (8KEX100-KVM) ermöglicht die Übertragung von 8K-Videosignalen und USB 2.0-Daten über eine Distanz von bis zu 100 Metern mittels eines Cat 6/6A/7-Kabels. Das System unterstützt HDMI 2.1, HDCP 2.3 und HDR10. Dank der PoC-Funktion (Power over Cable) ist nur ein Netzteil am Empfänger erforderlich, um beide Einheiten mit Strom zu versorgen.

Lieferumfang

  • Extender-Set (Sender und Empfänger)
  • Netzteil (DC 12V 3A)
  • USB 2.0 Typ-A auf Typ-B Kabel
  • Phoenix-Stecker (3-polig und 5-polig)
  • Montagewinkel mit Schrauben

Geräteübersicht

Der Sender verfügt über einen HDMI-Eingang, einen USB-Host-Anschluss, einen HDBT-Ausgang und eine RS-232-Schnittstelle. Der Empfänger bietet einen HDMI-Ausgang, einen Audio-Ausgang, vier USB-Geräteanschlüsse und einen HDBT-Eingang. Die Status-LEDs geben Auskunft über die Stromversorgung, den Betriebsstatus und die Link-Verbindung.

Sender-Panel Anschlüsse
Sender-Panel Anschlüsse

Installation und Anwendung

Verbinden Sie die HDMI-Quelle mit dem Sender und das Display mit dem Empfänger. Nutzen Sie ein Cat 6/6A/7-Kabel für die HDBT-Verbindung zwischen Sender und Empfänger. Schließen Sie das Netzteil an den Empfänger an, um das gesamte System zu betreiben.

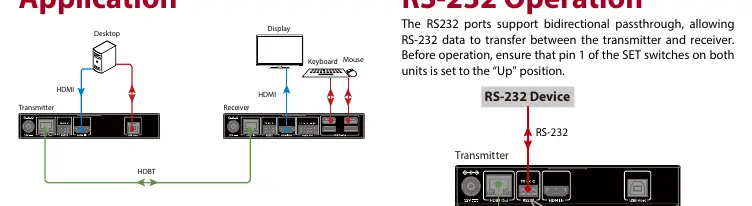

Anwendungsdiagramm
Anwendungsdiagramm
Zusätzliches Montagefoto von Seite 20
Zusätzliches Montagefoto von Seite 20

DIP-Schalter-Konfigurationen

Die DIP-Schalter am Sender ermöglichen die Konfiguration von RS-232-Modus, HDCP und EDID. Am Empfänger dient der DIP-Schalter primär der RS-232-Konfiguration. Stellen Sie sicher, dass die Schalter gemäß den Anforderungen Ihrer Anwendung korrekt eingestellt sind (Standardeinstellung ist "Up").

DIP-Schalter-Einstellungen
DIP-Schalter-Einstellungen

Technische Daten

  • Maximale Auflösung: 8K@60Hz 4:2:0, 8K@30Hz 4:4:4, 4K@120Hz
  • Übertragungsdistanz: Bis zu 100m (Cat 6/6A/7)
  • Stromversorgung: DC 12V 3A (PoC unterstützt)
  • Audio: Unterstützt PCM 7.1, Dolby Atmos, DTS:X
  • Betriebstemperatur: 0°C bis 45°C

Praktische Hilfe

Typische Probleme

Link-LED blinkt oder ist aus

Überprüfen Sie die Kabelverbindung zwischen Sender und Empfänger. Stellen Sie sicher, dass ein Cat 6/6A/7-Kabel verwendet wird.

Status-LED ist aus

Das Gerät funktioniert nicht ordnungsgemäß. Überprüfen Sie die Stromversorgung.

Vor der Verwendung

  • Verwenden Sie ein Cat 6/6A/7-Kabel (T568B Standard empfohlen).
  • Schließen Sie das Netzteil am Empfänger an (PoC versorgt den Sender mit).
  • Stellen Sie sicher, dass HDMI-Quelle und Display bereit sind.
  • Verbinden Sie das USB-Host-Kabel für die USB-Funktionalität.
  • Überprüfen Sie die DIP-Schalter-Einstellungen vor der Inbetriebnahme.

Technische Daten in der Praxis

8K@60Hz 4:2:0
Maximale unterstützte Auflösung bei 60Hz Bildwiederholrate.

Abbildungen und Diagramme

  • Sender-Panel: Zeigt Anschlüsse für Strom, HDBT, RS-232, HDMI In und USB Host.
  • Empfänger-Panel: Zeigt Anschlüsse für Strom, HDBT, RS-232, HDMI Out, Audio Out und USB Device.

Modellkompatibilität

  • Unterstützt HDMI 2.1 und HDCP 2.3.
  • Maximale Reichweite 100m über Cat 6/6A/7.
  • USB 2.0-Unterstützung mit bis zu 255Mbps.
