Bedienungsanleitung Auriol Zoom-Fernglas 10-30x60
Schnelle Hilfe und Bedienungsanleitung für das Auriol Zoom-Fernglas 10-30x60. Erfahren Sie, wie Sie das Fernglas fokussieren, den Zoom einstellen, ein Stativ verwenden und das Gerät richtig pflegen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungs- und Sicherheitshinweise für das Auriol Zoom-Fernglas 10-30x60. Das Fernglas ist für die vergrößerte Beobachtung von entfernten Objekten im Freien konzipiert. Bitte beachten Sie, dass das Fernglas nicht für den gewerblichen Einsatz bestimmt ist und niemals direkt in die Sonne gerichtet werden darf, um Augenschäden zu vermeiden.
Produktbeschreibung
Das Fernglas besteht aus folgenden Hauptkomponenten:
- Augenmuscheln (1)
- Dioptrieeinstellung (2)
- Zoom-Hebel (3)
- Mitteltrieb zur Schärfeeinstellung (5)
- Fernglaskörper (6)
- Gewinde-Stativhalterung (7)
- Vergrößerungs-Anzeige (14)
Inbetriebnahme
Schärfe einstellen: Schließen Sie das rechte Auge. Drehen Sie den Mitteltrieb (5), bis das Bild für das linke Auge klar und scharf ist.
Dioptrie einstellen: Öffnen Sie das rechte Auge und schließen Sie das linke. Drehen Sie an der Dioptrieeinstellung (2), bis das Objekt für das rechte Auge scharf erscheint. Merken Sie sich diese Einstellung.
Augenabstand anpassen: Halten Sie das Fernglas mit beiden Händen und bewegen Sie die Fernglaskörper (6), bis beide Kreise im Sichtfeld zu einem einzigen Kreis verschmelzen.
Bedienung
Vergrößerungsfaktor: Drehen Sie am Zoom-Hebel (3), um den Vergrößerungsfaktor (10-30) anzupassen. Der aktuelle Wert ist an der Vergrößerungs-Anzeige (14) ablesbar.
Brillenträger: Stülpen Sie die Augenmuscheln (1) um, um das Sichtfeld zu vergrößern.
Stativ verwenden: Ein Stativ und ein Stativadapter sind nicht im Lieferumfang enthalten. Entfernen Sie die Stativkappe (15) von der Gewinde-Stativhalterung (7) und schrauben Sie den Stativadapter ein.
Reinigung und Pflege
Reinigen Sie die Linsen nur mit dem mitgelieferten Reinigungstuch (16) oder einem weichen, fusselfreien Tuch ohne starken Druck. Bei hartnäckigem Schmutz kann das Tuch mit etwas reinem Alkohol befeuchtet werden. Decken Sie die Linsen bei Nichtgebrauch immer mit den Abdeckungen (12, 13) ab, um Kratzer zu vermeiden.
Entsorgung
Verpackungsmaterialien sollten gemäß der örtlichen Abfalltrennung entsorgt werden. Das Produkt selbst ist recycelbar und sollte getrennt entsorgt werden.
Garantie und Service
Auf dieses Produkt gewährt der Hersteller 5 Jahre Garantie ab Kaufdatum. Bewahren Sie den Kassenbon als Kaufnachweis auf. Bei Funktionsfehlern kontaktieren Sie bitte den Service unter den in der Anleitung angegebenen Telefonnummern oder E-Mail-Adressen.
Herstellerinformationen
Auriol
Praktische Hilfe
Typische Probleme
Bild ist unscharf
Stellen Sie die Dioptrieneinstellung (2) und den Mitteltrieb (5) erneut ein.
Zwei Kreise im Sichtfeld
Bewegen Sie die Fernglaskörper (6) zueinander, bis nur noch ein Kreis sichtbar ist.
Stativ passt nicht
Stativ und Stativadapter sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
Vor der Verwendung
- Entfernen Sie alle Abdeckungen von den Linsen.
- Stellen Sie den Augenabstand ein.
- Stellen Sie die Dioptrien für Ihr Auge ein.
- Stellen Sie die Schärfe mit dem Mitteltrieb ein.
- Prüfen Sie, ob die Umhängekordel sicher befestigt ist.
Abbildungen und Diagramme

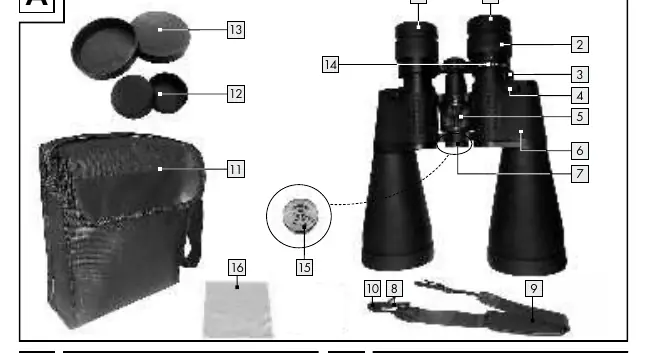

- Abbildung A: Übersicht der Teile und Zubehör.
- Abbildung B & C: Einstellung des Augenabstands für ein einzelnes, klares Bild.

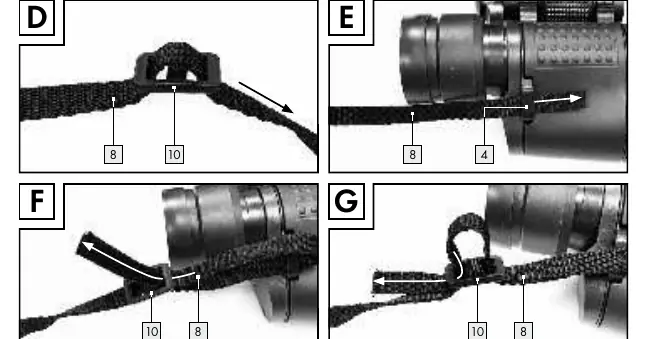

- Abbildung D-G: Montage des Umhängekordels.
Modellkompatibilität
- Stativ und Stativadapter sind nicht im Lieferumfang enthalten.
