Anleitung zum Akku-Upgrade für AtGames Sega Genesis Portable
Erfahren Sie, wie Sie die Akkulaufzeit Ihres AtGames Sega Genesis Portable durch ein 1500mAh-Upgrade verbessern. Diese Anleitung beschreibt den Modifikationsprozess mit einem NP-60 Akku.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anleitung beschreibt, wie man die Akkulaufzeit des AtGames Sega Genesis Portable durch den Einbau eines 1500mAh NP-60 Akkus mittels eines angepassten Flachbandkabels verlängert. S. 1
Wichtigste Schritte
- Flachbandkabel zuschneiden und Kontakte freilegen S. 4, 5
- Kabel mit Klebeband am Akku fixieren S. 5, 6
Probleme und Lösungen
Kurzschluss durch freiliegende Drähte
Isolieren Sie die Kontakte sorgfältig und lassen Sie so wenig ungeschützte Fläche wie möglich frei.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 1500mAh | Erhöhte Kapazität für längere Spielzeit | S. 1 |
Wo es im PDF steht
- Vorbereitung und Material S. 1, 2, 3
- Modifikationsschritte S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Modifikation
Diese Anleitung beschreibt, wie Sie die Akkulaufzeit Ihres AtGames Sega Genesis Portable durch den Einbau eines 1500mAh NP-60 Lithium-Ionen-Akkus verbessern können. Warnung: Die Modifikation von Lithium-Ionen-Akkus ist gefährlich. Unsachgemäße Handhabung kann zu Schwellungen, Auslaufen oder Explosionen führen. Führen Sie diese Arbeiten nur durch, wenn Sie über entsprechende Erfahrung verfügen.
Vorbereitung
Für dieses Projekt benötigen Sie folgende Materialien:
- Einen kompatiblen 1500mAh NP-60 Lithium-Ionen-Akku.

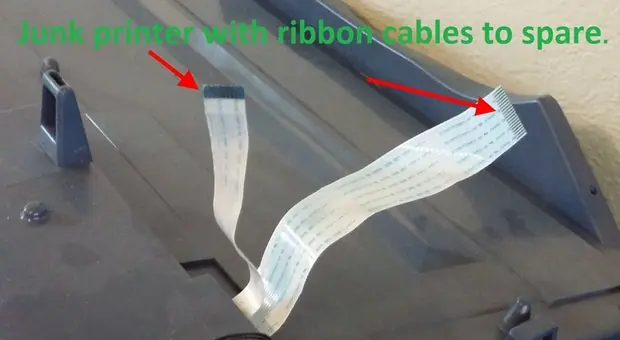

- Ein Flachbandkabel (kann z. B. aus einem alten Drucker entnommen werden).
- Ein sehr scharfes Skalpell oder Bastelmesser.
- Klares Klebeband (Scotch-Tape).
- Optional: Eine Lupe oder eine beleuchtete Kopflupe für präzises Arbeiten.
Schritt-für-Schritt-Anleitung
1. Akku vorbereiten

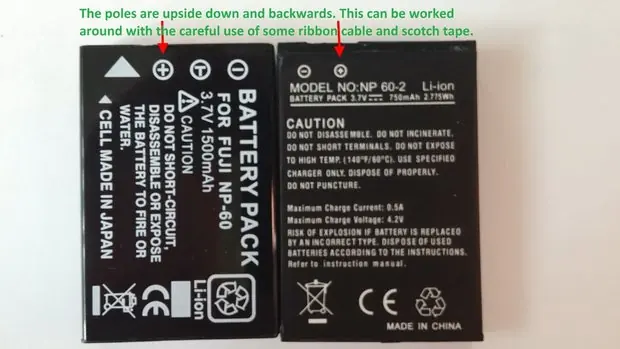

Wählen Sie einen passenden NP-60 Akku. Da die Anschlusspole bei Ersatzakkus oft spiegelverkehrt oder anders angeordnet sind, müssen Sie diese mit einem Flachbandkabel und Klebeband anpassen.
2. Flachbandkabel anpassen

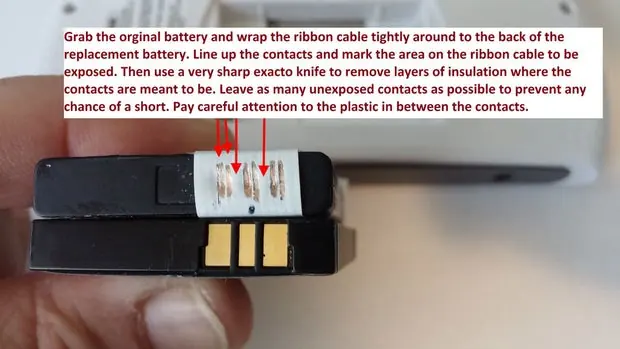

Schneiden Sie das Flachbandkabel so zu, dass es in die Kontakte des Akkus passt. Achten Sie darauf, das Kabel einzukerben, um Kurzschlüsse zu vermeiden. Entfernen Sie vorsichtig die Isolierung an den Stellen, an denen die Kontakte liegen sollen. Seien Sie extrem vorsichtig, um die Drähte nicht zu beschädigen.
3. Verbindung herstellen
Legen Sie die zugeschnittenen Flachbandkabel-Tabs auf die Akku-Kontakte. Die Tabs sollten fest in der Kunststoffumgebung der Kontakte sitzen. Es ist kein Löten erforderlich. Fixieren Sie alles sicher mit klarem Klebeband.
4. Installation im Gerät

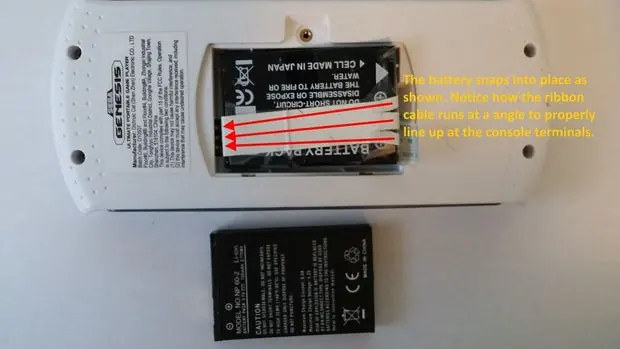

Führen Sie das Flachbandkabel so um den Akku, dass es beim Einsetzen in das Gerät korrekt mit den Konsolen-Terminals ausgerichtet ist. Das Kabel sollte in einem Winkel verlaufen, um den Kontakt zu gewährleisten. Fixieren Sie den Akku im Batteriefach.
Sicherheitshinweise
Achten Sie penibel darauf, dass keine ungeschützten Kontakte Kurzschlüsse verursachen können. Messen Sie mehrfach, bevor Sie das Kabel endgültig zuschneiden. Wenn ein Tab bricht, müssen Sie den Vorgang neu beginnen.
Praktische Hilfe
Typische Probleme
Kurzschlussgefahr
Stellen Sie sicher, dass nur die notwendigen Kontaktflächen freigelegt sind und isolieren Sie alle anderen Bereiche gründlich mit Klebeband.
Kabel bricht oder reißt
Flachbandkabel sind spröde. Biegen Sie sie nicht zu stark und arbeiten Sie mit einem sehr scharfen Messer, um die Isolierung zu entfernen.
Akku passt nicht
Das Kabel muss so verlegt werden, dass es beim Einsetzen des Akkus in das Batteriefach unter leichtem Druck steht und die Kontakte der Konsole berührt.
Vor der Verwendung
- Kompatibler 1500mAh NP-60 Akku
- Scharfes Skalpell/Bastelmesser
- Flachbandkabel mit intakten Enden
- Klares Klebeband
- Gute Beleuchtung oder Lupe
Abbildungen und Diagramme
- Die Bilder zeigen das Zuschneiden des Flachbandkabels und die Ausrichtung der Kontakte.
- Achten Sie auf die Markierungen im Bild, die zeigen, wie das Kabel um den Akku gewickelt wird.
Modellkompatibilität
- Die Modifikation ist spezifisch für den AtGames Sega Genesis Portable.
- Die Polung des Ersatzakkus muss manuell durch das Flachbandkabel angepasst werden.
