Bedienungsanleitung für AstroAI 150PSI Tragbarer Luftkompressor

Schnelle Anleitung für den AstroAI 150PSI Luftkompressor: Bedienung, Druckeinstellungen, Sicherheitshinweise und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der AstroAI 150PSI Luftkompressor ist ein tragbares Gerät für 12V-Anschlüsse, das Reifen automatisch auf einen voreingestellten Druck aufpumpt und sich danach selbstständig abschaltet. S. 2, 5

Wichtigste Schritte

  • Anschluss an 12V-Steckdose S. 5
  • Druck einstellen S. 5

Erste Inbetriebnahme

  • Motor starten, Gerät anschließen, Druck einstellen, Schlauch verbinden, Schalter auf '-' stellen. S. 5

Probleme und Lösungen

Gerät läuft nicht

Sicherung prüfen, 12V-Verbindung prüfen, Fahrzeugmotor starten.

S. 7

Wartung und Reset

  • Reinigung nur mit mildem Seifenwasser und Tuch; keine chemischen Reinigungsmittel. S. 4

Technische Daten

Parameter Wert Hinweis Seiten
Max. Druck 150 PSI Maximaler Arbeitsdruck S. 8
Spannung DC 12V Betriebsspannung S. 8

Wo es im PDF steht

  • Produktübersicht S. 4
  • Bedienungsanleitung S. 5, 6
  • Technische Daten S. 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Diagramm der Komponenten des Luftkompressors Seite 4 Installation der Adapter Seite 6

Wichtige Informationen aus der Anleitung

Dieser Luftkompressor ist für den Betrieb an einer 12V-Gleichstromquelle (Zigarettenanzünder im Auto) ausgelegt. Er verfügt über eine digitale Anzeige und eine automatische Abschaltfunktion bei Erreichen des voreingestellten Drucks. Bitte beachten Sie folgende Sicherheitshinweise:

  • Maximale kontinuierliche Betriebszeit: 15 Minuten.
  • Nach Gebrauch 10 Minuten abkühlen lassen.
  • Nicht bei Regen oder in der Nähe von Flüssigkeiten verwenden.
  • Nur für Schrader-Ventile geeignet.
  • Nicht unbeaufsichtigt lassen, wenn Kinder in der Nähe sind.
  • Nicht an 24V-Anschlüssen verwenden.

Produktübersicht

Das Gerät besteht aus folgenden Hauptkomponenten:

Diagramm der Komponenten des Luftkompressors
Diagramm der Komponenten des Luftkompressors
  • 12V-DC Zigarettenanzünder-Stecker
  • Austauschbare 15A-Sicherung
  • Schnellanschluss
  • LCD-Digitalanzeige
  • Ein-/Ausschalter
  • LED-Taschenlampenschalter und LED-Taschenlampe
  • Tragegriff
  • Verschiedene Adapter (Nadelventil, Kegeladapter)

Bedienung

  1. Stellen Sie sicher, dass der Automotor läuft, bevor Sie das Gerät anschließen.
  2. Stecken Sie den Stecker sicher in die 12V-Steckdose des Fahrzeugs.
  3. Verwenden Sie die Taste "R", um die gewünschte Druckeinheit (KPA, PSI, BAR, KG/CM²) auszuwählen.
  4. Stellen Sie mit den Tasten "▲" und "▼" den gewünschten Zieldruck ein.
  5. Entfernen Sie die Ventilkappe vom Reifen und schrauben Sie den Luftschlauch auf das Ventil.
  6. Schalten Sie den Kompressor ein, indem Sie den Schalter auf "-" stellen.
  7. Das Gerät schaltet sich automatisch ab, wenn der voreingestellte Druck erreicht ist.

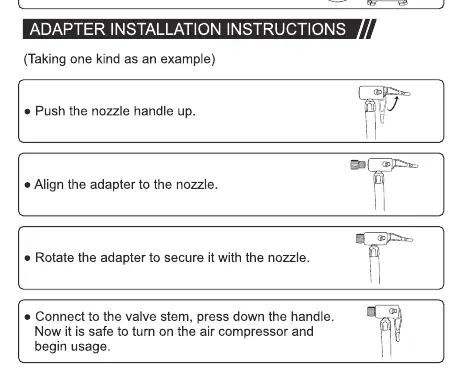

Adapterinstallation

Um Zubehör wie Bälle oder aufblasbare Gegenstände zu verwenden:

Installation der Adapter
Installation der Adapter
  • Drücken Sie den Griff des Schnellanschlusses nach oben.
  • Richten Sie den passenden Adapter am Anschluss aus.
  • Drehen Sie den Adapter, um ihn zu sichern.
  • Verbinden Sie ihn mit dem Ventil und drücken Sie den Griff nach unten, um den Anschluss zu sichern.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Gerät startet nicht: Prüfen Sie die 12V-Verbindung, die Sicherung im Stecker und die Fahrzeugsicherung (muss 10A oder höher sein).
  • Luft entweicht: Stellen Sie sicher, dass die Verbindung zwischen Schlauch und Ventil fest ist.
  • Aufpumpen ist langsam: Die Aufpumpzeit hängt von der Reifengröße ab. Übermäßige Nutzung führt zu Hitzeentwicklung; lassen Sie das Gerät abkühlen.

Technische Daten

  • Betriebsspannung: DC 12V
  • Maximale Stromstärke: 15A
  • Leistung: 120-180W
  • Maximaler Arbeitsdruck: 150 PSI
  • Maximale kontinuierliche Betriebszeit: 15 Minuten
  • Kabellänge: 3 Meter

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht einschalten

Prüfen Sie die 12V-Steckdose, die Sicherung im Stecker und ob der Motor läuft.

Luft entweicht am Ventil

Stellen Sie sicher, dass der Schnellanschluss fest und korrekt auf dem Ventil sitzt.

Kompressor schaltet sich plötzlich ab

Das Gerät ist überhitzt. Lassen Sie es mindestens 10 Minuten abkühlen.

Vor der Verwendung

  • Motor des Fahrzeugs starten
  • Reifendruckvorgaben des Fahrzeugherstellers prüfen
  • Passenden Adapter für das Ventil wählen
  • Sicheren Sitz des 12V-Steckers prüfen
  • Druckeinheit (PSI/BAR/etc.) korrekt einstellen

Abbildungen und Diagramme

  • Der Schnellanschluss (3) wird direkt auf das Reifenventil geschraubt.
  • Die Sicherung (2) befindet sich im Zigarettenanzünder-Stecker und ist austauschbar.
  • Die Tasten am Display dienen zur Einstellung des Zieldrucks und der Einheiten.

Modellkompatibilität

  • Nur für Schrader-Ventile geeignet.
  • Nicht für Hochdruck- oder Großvolumenanwendungen geeignet.
  • Nur für 12V-DC-Anschlüsse (Zigarettenanzünder).
