Installationsanleitung für Artika Bloom LED-Wandleuchte 0375-WD

Schnellstartanleitung für die Installation und Einrichtung der Artika Bloom LED-Wandleuchte. Enthält Montageschritte, Verdrahtungshinweise, Einstellung der Farbtemperatur und Sicherheitshinweise.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Artika Bloom LED-Wandleuchte. Die Leuchte ist für den Innen- und Außenbereich geeignet und darf nur in Wohngebäuden verwendet werden. Die Installation sollte von einem zertifizierten Elektriker gemäß den örtlichen Bauvorschriften durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden.

Lieferumfang

Montagehalterung (A)
Anschlusskasten-Schrauben (B)
Drahtverbinder (C)
Gehäuseschrauben (D)
Gummiunterlegscheiben (E)
LED-Wandleuchte (F)

Installation

Für die Installation benötigen Sie einen Schraubendreher und Dichtungsmasse. Stellen Sie sicher, dass die Montagehöhe mindestens 120 cm beträgt.

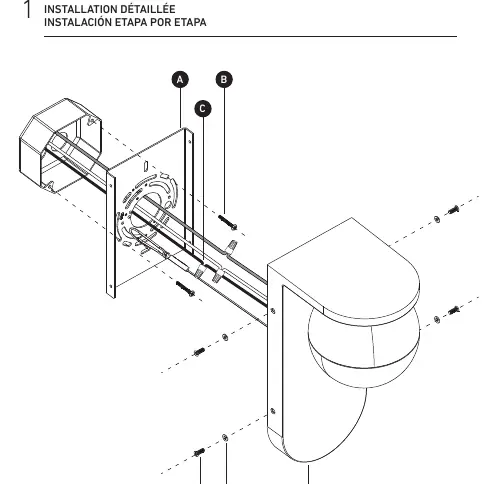

Montage der Montageplatte an der Anschlussdose und Verbindung der elektrischen Leitungen.

Montagehalterung: Befestigen Sie die Montagehalterung (A) mit den Schrauben (B) am Anschlusskasten.
Verdrahtung: Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln des Hauses unter Verwendung der Drahtverbinder (C). Achten Sie auf die korrekte Zuordnung von Erdung, Neutralleiter (Weiß) und Phase (Schwarz).
Farbtemperatur einstellen: Vor der endgültigen Montage können Sie die gewünschte Farbtemperatur (3000K, 4000K oder 5000K) über den Schalter an der Leuchte wählen.
Leuchte anbringen: Setzen Sie die Leuchte (F) auf die Montagehalterung und befestigen Sie sie mit den Gehäuseschrauben (D) und Gummiunterlegscheiben (E).
Abdichtung: Tragen Sie Dichtungsmasse um das Gehäuse auf, um das Eindringen von Wasser zu verhindern. Lassen Sie die Unterseite unversiegelt, um einen Wasserabfluss zu ermöglichen.

Sicherheit und Wartung

Bei Verwendung eines Dimmers muss dieser zwingend mit LED-Leuchten kompatibel sein. Die Leuchte ist wartungsfrei, sollte jedoch bei Bedarf mit einem weichen Tuch gereinigt werden. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.

Herstellerinformationen

Artika For Living Inc.

Markenprofil

Herstellerwebsite https://artika.com Support https://artika.com/pages/help-center Herstellerhandbücher https://artika.com/pages/product-instruction-manuals

Praktische Hilfe

Typische Probleme

Leuchte flackert oder funktioniert nicht bei Verwendung eines Dimmers.

Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten geeignet ist.

Wasser dringt in das Gehäuse ein.

Stellen Sie sicher, dass die Unterseite der Leuchte nicht versiegelt wurde, um einen Wasserabfluss zu gewährleisten.

Vor der Verwendung

Strom am Sicherungskasten ausschalten.
Kompatibilität des Dimmers prüfen (falls vorhanden).
Montagehöhe von mindestens 120 cm einplanen.
Benötigtes Werkzeug (Schraubendreher, Dichtungsmasse) bereitlegen.

Technische Daten in der Praxis

Farbtemperatur (CCT): Einstellbar zwischen 3000K (warmweiß), 4000K (neutralweiß) und 5000K (tageslichtweiß).
Einsatzbereich: Geeignet für den Innen- und Außenbereich in Wohngebäuden.

Abbildungen und Diagramme

Die Abbildungen zeigen die schrittweise Montage der Halterung, den Anschluss der Kabel mittels Drahtverbindern und die finale Befestigung der Leuchte.
Ein Diagramm verdeutlicht die empfohlene Montagehöhe von 120 cm.

Modellkompatibilität

Nur für den privaten Wohngebrauch bestimmt.
Dimmer muss LED-kompatibel sein.
