Bedienungsanleitung für die Pendelleuchte Artemide Stellar Nebula

Erfahren Sie, wie Sie die Pendelleuchte Artemide Stellar Nebula sicher installieren und anschließen. Diese Anleitung enthält Details zur Verkabelung für Phase-Cut- und 0-10V-Dimmsysteme sowie wichtige Pflegehinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

Seite 5

Seite 6

Wichtige Informationen aus der Anleitung

Die Artemide Stellar Nebula ist eine Pendelleuchte für den Innenbereich. Die Montage erfordert zwingend zwei Personen, um die Leuchte sicher zu handhaben. Vor der Installation muss die Stromzufuhr unterbrochen werden. Die Leuchte unterstützt zwei verschiedene Dimm-Optionen, abhängig von der elektrischen Installation vor Ort.

Installation

Die Montage erfolgt in mehreren Schritten:

Befestigen Sie die Montageplatte an der Decke. Der Abstand der Befestigungslöcher beträgt 114 mm.
Führen Sie die Kabel durch die Montageplatte.
Schließen Sie die elektrischen Leitungen gemäß dem zutreffenden Schaltplan an.

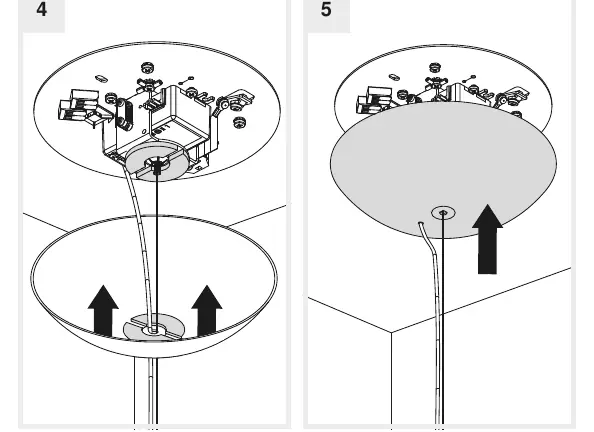

Setzen Sie die Leuchtenabdeckung auf die Montageplatte und sichern Sie diese.

Elektrischer Anschluss

Es gibt zwei Anschlussmöglichkeiten, je nach verwendetem Dimmsystem:

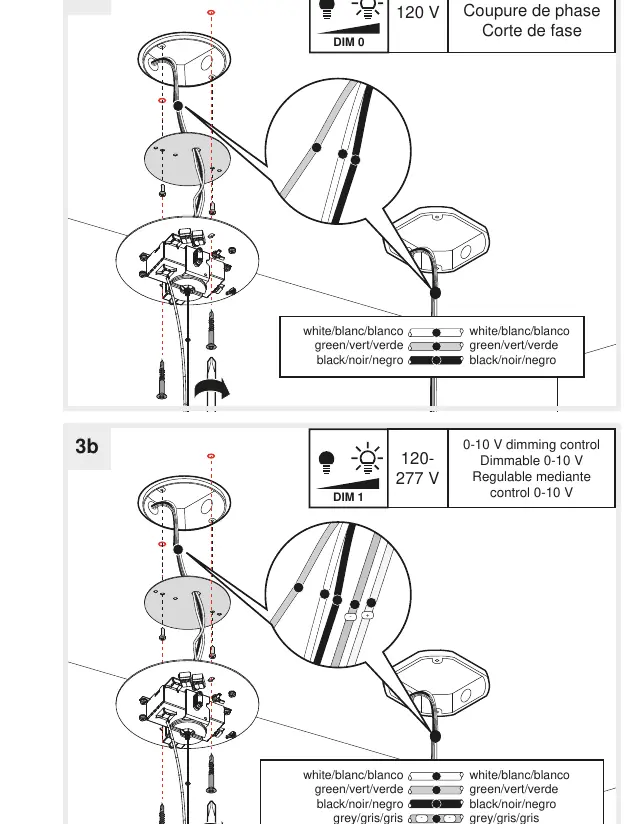

Phase-Cut (120 V): Verwenden Sie den Schaltplan 3a. Schließen Sie die Leitungen entsprechend der Farbcodierung an (Weiß, Grün, Schwarz).
0-10 V Dimming (120-277 V): Verwenden Sie den Schaltplan 3b. Hierbei werden zusätzlich die grauen und violetten Leitungen für die Steuerung angeschlossen.

Reinigung und Pflege

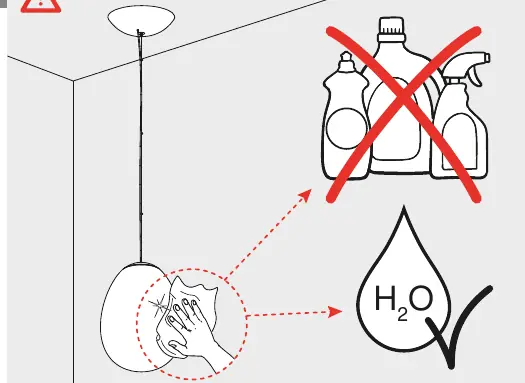

Zur Reinigung der Leuchte darf ausschließlich Wasser verwendet werden. Die Verwendung von chemischen Reinigungsmitteln, Scheuermitteln oder Lösungsmitteln ist streng untersagt, da diese die Oberfläche beschädigen können.

Herstellerinformationen

Artemide

Markenprofil

Herstellerwebsite https://www.artemide.com Herstellerhandbücher https://www.artemide.com/en/downloads

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht dimmen

Überprüfen Sie, ob das korrekte Dimmsystem (Phase-Cut oder 0-10V) gemäß dem Schaltplan angeschlossen wurde.

Oberfläche der Leuchte ist verschmutzt

Verwenden Sie nur Wasser zur Reinigung. Keine aggressiven Reinigungsmittel oder Chemikalien verwenden.

Vor der Verwendung

Stellen Sie sicher, dass zwei Personen für die Montage verfügbar sind.
Überprüfen Sie die Spannung Ihres Stromnetzes (120V oder 120-277V).
Wählen Sie den passenden Schaltplan (Phase-Cut oder 0-10V) basierend auf Ihrem Dimmer.
Unterbrechen Sie die Stromzufuhr vor Beginn der Arbeiten.
