Installationsanleitung für Armstrong Easy Elegance Deckenpaneele
Detaillierte Installationsanleitung für Armstrong Easy Elegance Deckenpaneele. Erfahren Sie, wie Sie das Raster planen, Wandleisten anbringen, das Aufhängesystem installieren und die Paneele korrekt einsetzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Armstrong Easy Elegance Deckenpaneele sind für die Installation in einem abgehängten Raster (Armstrong Prelude 15/16-Zoll) konzipiert. Beachten Sie vor der Installation folgende Anforderungen:
- Freiraum (Clearance): Sie benötigen ca. 6 Zoll Freiraum über dem Raster für tiefe Kassettenpaneele, 3 Zoll für flache Kassettenpaneele und 2,5 Zoll für flache Paneele.
- Wärmequellen: Die Paneele dürfen keinen Temperaturen über 130°F (ca. 54°C) ausgesetzt werden.
- Beleuchtung: Lassen Sie einen Abstand von 1/8 Zoll zwischen dem Einbauleuchtengehäuse und dem Paneel.
- Zuschnitt: Das Zuschneiden von Kassettenpaneelen wird nicht empfohlen; verwenden Sie für Randbereiche flache Paneele.
Materialien und Werkzeuge
Stellen Sie sicher, dass Sie alle benötigten Materialien und Werkzeuge vor Beginn der Arbeiten bereithalten:
- Materialien: 12-Gauge Aufhängedrähte, Prelude Hauptschienen und Querträger, UHDC Universal-Halteklammern, Wandleisten (7800R), MBAC/DWAC-Clips für Trockenbau.
- Werkzeuge: Schutzbrille, schnittfeste Handschuhe, Schlagschnur, Maßband, Hammer, Bleistift, Universalmesser, Blechschere, Wasserwaage oder Laser, Bohrer, Schnur, Klemmen.
Schritt 1: Layout planen
Bestimmen Sie die Größe der Randpaneele für ein sauberes Erscheinungsbild. Armstrong empfiehlt Randpaneele von mindestens 1 Fuß Breite. Messen Sie die Raumabmessungen und berechnen Sie die Anzahl der Paneele, indem Sie die Wandlänge in 2-Fuß-Schritte unterteilen. Die Hauptschienen verlaufen immer entgegengesetzt zu den Deckenbalken.
Schritt 2: Wandleisten installieren
Markieren Sie die gewünschte Deckenhöhe an den Wänden. Bringen Sie die Wandleisten (7800R) an allen Wänden an. Bei massiven Beton- oder Steinwänden kann ein Abschnitt der Hauptschiene als Ersatz für die Wandleiste verwendet werden.
Schritt 3: Aufhängesystem installieren
Markieren Sie die Positionen für die Hauptschienen im Abstand von 4 Fuß. Installieren Sie die Aufhängedrähte und biegen Sie diese vor, um eine ebene Decke zu gewährleisten. Für eine einfachere Installation in Wohnräumen kann das QuickHang-System verwendet werden.
Schritt 4: Paneele installieren
Schneiden Sie die Paneele bei Bedarf zu, insbesondere für die Integration von Beleuchtung. Achten Sie auf den 1/8-Zoll-Abstand zu Leuchten. Setzen Sie die Paneele in das Raster ein. Verwenden Sie bei Bedarf UHDC Universal-Halteklammern, um ein Verrutschen der Paneele zu verhindern.
Wartung und Sicherheit
Die Paneele sind feuchtigkeitsbeständig und können einfach mit einem feuchten Tuch gereinigt werden. Sicherheitshinweis: Das Produkt enthält Titandioxid und Ruß. Vermeiden Sie beim Sägen oder Schleifen das Einatmen von Staub. Tragen Sie Schutzkleidung und sorgen Sie für gute Belüftung am Arbeitsplatz.
Praktische Hilfe
Typische Probleme
Verwenden Sie UHDC Universal Hold Down Clips, um die Paneele zu fixieren.
Lassen Sie einen 1/8-Zoll-Abstand zwischen Paneel und Leuchtengehäuse. Bei tiefen Kassettenpaneelen ist eventuell eine Höhenverlängerung für die Leuchten erforderlich.
Messen Sie die Diagonalen der 2x4-Fuß-Öffnungen. Wenn die Maße nicht gleich sind, kürzen Sie eine der Hauptschienen, bis die Diagonalen übereinstimmen.
Vor der Verwendung
- Raummaße genau messen
- Erforderlichen Freiraum über der Decke prüfen (6, 3 oder 2,5 Zoll)
- Schutzfolie von den Paneelen entfernen
- Sicherstellen, dass keine Wärmequellen über 130°F vorhanden sind
- Schutzausrüstung (Brille, Handschuhe) bereitstellen
Technische Daten in der Praxis
- Heat Source Limit
- Die Paneele dürfen keinen Temperaturen über 130°F (ca. 54°C) ausgesetzt werden.
Abbildungen und Diagramme
- Illustration 1 & 6: Zeigen das Rasterlayout, die Anordnung der Hauptschienen und Querträger.
- Illustration 3: Zeigt die Installation der Aufhängedrähte und das Vorbiegen.

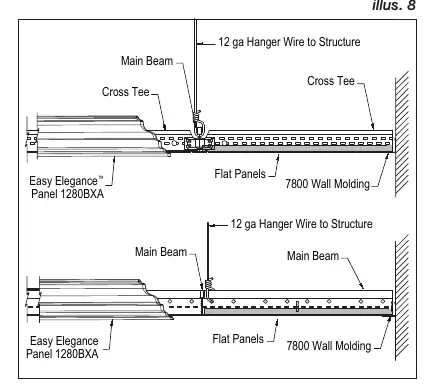

- Illustration 8: Zeigt den korrekten Einbau der Paneele in das Raster mit den Halteklammern.
Modellkompatibilität
- Nur für den Einsatz in Wohnräumen (Residential Use Only).
- Nicht für die Montage an fertigen Trockendecken geeignet (QuickHang).
- Kompatibel mit Armstrong Prelude 15/16-Zoll Raster.
