Installationsanleitung für AQUA ROYALE-GD Wandwaschtischarmatur

Erfahren Sie alles über die AQUA ROYALE-GD Wandwaschtischarmatur. Diese Anleitung enthält technische Zeichnungen, Installationsmaße, Materialspezifikationen und Zertifizierungen für eine fachgerechte Montage.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die AQUA ROYALE-GD ist eine wandmontierte Waschtischarmatur mit zwei Griffen, Keramikkartusche und Druckregelsystem. Die Anleitung enthält technische Zeichnungen für die Installation. S. 1, 2

Wichtigste Schritte

Installation der Armatur unter Beachtung der Maße in der technischen Zeichnung. S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Durchflussrate	1.2 GPM	Wasserdurchfluss pro Minute	S. 1

Wo es im PDF steht

Produktübersicht und Spezifikationen S. 1
Technische Zeichnung und Maße S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

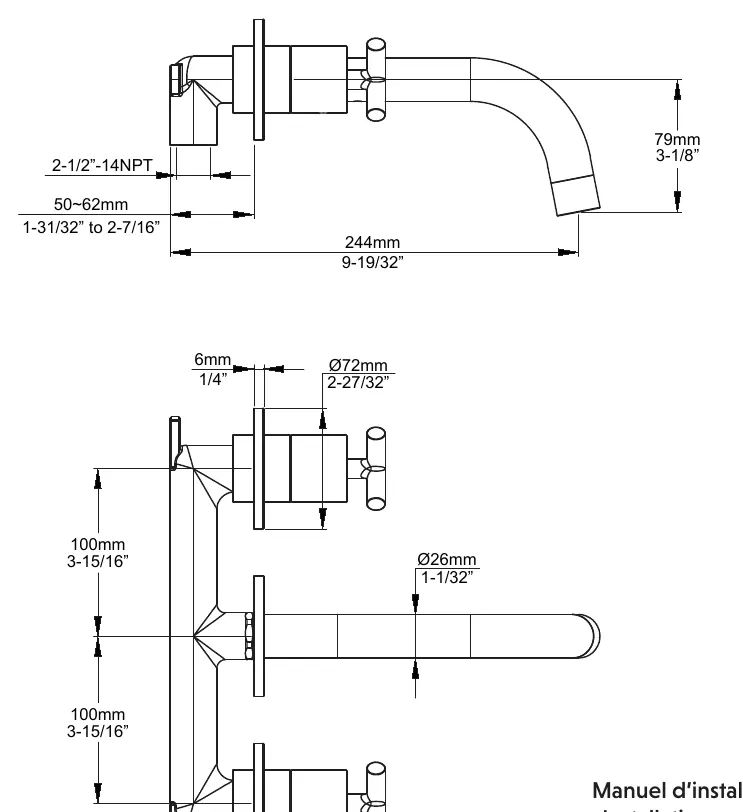

Technische Zeichnung mit Installationsmaßen

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der Installation und technischen Spezifikation der AQUA ROYALE-GD Wandwaschtischarmatur. Sie enthält wichtige Maßangaben für die Wandmontage sowie Informationen zu Material und Zertifizierungen. Bitte beachten Sie, dass die beiliegenden technischen Zeichnungen nicht maßstabsgetreu sind und die Maße um bis zu 6 mm variieren können.

Produktbeschreibung

Die AQUA ROYALE-GD ist eine wandmontierte Waschtischarmatur mit zwei Griffen. Sie zeichnet sich durch folgende Merkmale aus:

Massive Messingkonstruktion
Gebürstetes Messing-Finish
Keramikkartusche
Integriertes System zur Druckregulierung
Korrosionsbeständig

Technische Spezifikationen

Durchflussrate: 1.2 GPM
Anschluss: 1/2 Zoll Schläuche
Montageart: Wandmontage

Installationshinweise

Die Installation sollte unter Berücksichtigung der technischen Zeichnung erfolgen. Die Abstände zwischen den Griffen und dem Auslauf betragen jeweils 100 mm. Die Einbautiefe der Anschlüsse liegt im Bereich von 50 bis 62 mm. Da die Zeichnungen nicht maßstabsgetreu sind, wird empfohlen, die Maße vor Ort zu prüfen.

Garantie und Zertifizierungen

Das Modell erfüllt die Anforderungen der Standards CSA (B125.1-18) und CUPC (ASME A112.18.1). Es besteht eine lebenslange Garantie auf die Kartusche sowie eine 15-jährige Garantie auf das Finish.

Praktische Hilfe

Vor der Verwendung

Prüfen Sie die Wandanschlüsse auf Kompatibilität mit 1/2 Zoll Schläuchen.
Stellen Sie sicher, dass die Wandstruktur für die Montage der Armatur geeignet ist.
Berücksichtigen Sie bei der Planung eine Toleranz von +/- 6 mm bei den Installationsmaßen.
Überprüfen Sie die Ausrichtung der Anschlüsse gemäß der technischen Zeichnung.

Technische Daten in der Praxis

Durchflussrate: 1.2 GPM (Gallonen pro Minute) für einen effizienten Wasserverbrauch.
